Требования к монтажу взрывозащищённых соединительных коробок
Соединительная взрывозащищённая коробка используется для размещения кабельных соединений и клемм в зонах, где возможно образование смеси горючих газов, паров или пыли с воздухом. Корпус, кабельные вводы, уплотнения и внутренние элементы такого оборудования образуют единую защитную систему. Ошибка при установке любого компонента может нарушить предусмотренный вид взрывозащиты.
Монтаж нельзя сводить к закреплению корпуса и подключению проводников. До начала работ проверяют соответствие соединительной коробки проекту, характеристикам зоны, параметрам кабеля и условиям окружающей среды. Во время установки важно сохранить конструкцию корпуса, правильно установить вводы, загерметизировать свободные отверстия и выполнить соединения без чрезмерного натяжения жил.
Требования к проектированию, выбору, установке и первоначальной проверке электрооборудования во взрывоопасных средах рассматриваются в IEC 60079-14. Они дополняют общие правила устройства электрических установок и учитывают особенности Ex-оборудования.
Что нужно проверить до начала монтажа
Подготовка начинается не на месте установки, а с изучения проектной и эксплуатационной документации. На корпусе коробки должна сохраняться читаемая маркировка, позволяющая определить вид взрывозащиты, допустимую область применения и основные условия эксплуатации.
Проверяют:
соответствие оборудования классу и характеристикам взрывоопасной зоны;
вид взрывозащиты;
группу газов или пыли, для которой предназначено изделие;
температурный класс либо допустимую температуру поверхности;
степень защиты от проникновения воды и твёрдых частиц;
диапазон рабочих температур;
материал и антикоррозионное исполнение корпуса;
количество, расположение и размер кабельных вводов;
допустимые параметры установленных клемм;
наличие необходимых сертификатов и эксплуатационных документов.
Нельзя выбирать коробку только по размеру корпуса или степени IP. Обозначение IP характеризует защиту оболочки от пыли и воды, но само по себе не подтверждает возможность применения изделия во взрывоопасной зоне. Взрывозащищённое исполнение определяется отдельной маркировкой и конструктивными особенностями оборудования.
Маркировку коробки сопоставляют не только с проектом, но и с характеристиками вводов, заглушек и переходников. Комплектующие должны быть совместимы с видом защиты оболочки. Установка обычного сальника в сертифицированный Ex-корпус не позволяет считать получившийся узел взрывозащищённым.
Выбор коробки с учётом схемы подключения
Внутренний объём корпуса должен соответствовать количеству кабелей, клемм и проводников. Слишком компактная коробка затрудняет укладку жил, увеличивает механическую нагрузку на клеммы и не позволяет соблюдать допустимые радиусы изгиба кабелей.
Перед монтажом определяют назначение изделия. Соединительная коробка может использоваться для сращивания кабеля, подключения проводников через клеммы или организации ответвления линии. Конструкция и внутренняя комплектация зависят от выбранной схемы.
При подборе учитывают:
число входящих и отходящих кабелей;
количество рабочих и защитных проводников;
сечение и наружный диаметр кабелей;
наличие брони, экрана или металлической оплётки;
тип клеммных зажимов;
необходимость резервных вводов;
направление подхода кабельной трассы;
возможность безопасного обслуживания соединений.
О различиях между соединительными, распределительными, клеммными и коммутационными исполнениями, а также особенности материалов, вводов и маркировки можно узнать больше на сайте производителя. Эти параметры следует определить до подготовки монтажных отверстий и прокладки кабеля.
Подготовка места установки
Коробку размещают так, чтобы к ней сохранялся доступ для осмотра, подтяжки соединений и проверки состояния кабельных вводов. Установка в закрытой полости без ревизионного доступа осложняет обслуживание и не позволяет своевременно обнаружить повреждения.
Место монтажа выбирают с учётом возможного воздействия:
осадков и струй воды;
производственной пыли;
вибрации;
ударов и других механических нагрузок;
нагретых поверхностей;
агрессивных химических веществ;
скопления конденсата;
прямого солнечного излучения;
движения техники и оборудования.
Корпус не должен использоваться как опора для кабельной трассы. Вес кабеля и усилия, возникающие при его перемещении, не должны передаваться на вводы и клеммы. Рядом с коробкой предусматривают крепления, которые удерживают кабель и снижают нагрузку на место ввода.
Следует учитывать положение корпуса относительно возможного скопления влаги. Направленные вверх вводы без конструктивной необходимости повышают риск попадания воды по оболочке кабеля. Конкретная ориентация определяется конструкцией изделия, проектом и инструкцией производителя.
Осмотр коробки перед установкой
Перед закреплением оборудование осматривают при достаточном освещении. Корпус не должен иметь трещин, глубоких вмятин, следов коррозии и повреждений резьбы. Проверяют состояние крышки, крепёжных деталей, прокладок, внутренних шин и клеммных блоков.
Особого внимания требуют сопрягаемые поверхности. У коробок с видом защиты Ex d конструкция оболочки рассчитана на локализацию внутреннего взрыва и предотвращение передачи воспламенения наружу. Повреждение предусмотренных конструкцией соединений, резьб или поверхностей прилегания способно изменить защитные характеристики изделия. Вид Ex d основан на способности оболочки выдерживать внутренний взрыв и препятствовать воспламенению окружающей атмосферы.
Во время осмотра нельзя:
зачищать сопрягаемые поверхности грубым абразивом;
расширять отверстия без предусмотренной производителем процедуры;
удалять штатные уплотнения;
заменять крепёж случайными болтами;
окрашивать резьбу и рабочие поверхности прилегания;
устанавливать самодельные прокладки;
восстанавливать повреждённый корпус сваркой на месте монтажа.
Изменение конструкции сертифицированного оборудования без документально подтверждённого решения может нарушить его характеристики. Коробку с повреждениями, влияющими на целостность оболочки, герметичность или крепление крышки, до установки не допускают.
Крепление корпуса
Основание должно выдерживать массу коробки, кабелей и монтажных элементов. Для крепления используют штатные кронштейны, монтажные лапы или предусмотренные в конструкции отверстия. Сверлить корпус в произвольных местах недопустимо.
Коробку устанавливают без перекоса. Деформация основания при затягивании крепежа может привести к нарушению прилегания крышки или повреждению уплотнения. Если монтаж выполняется на металлоконструкции, подбирают крепёж с учётом вибрации, коррозии и температурных изменений.
После закрепления проверяют:
устойчивость корпуса;
отсутствие деформации стенок;
доступность крышки;
возможность подвести кабели без резких изгибов;
удобство работы с внутренними клеммами;
сохранность маркировочной таблички;
отсутствие нагрузки на кабельные вводы.
Крышка должна открываться и закрываться без приложения нехарактерного усилия. Если после установки корпуса её положение изменилось, необходимо проверить основание и крепёж, а не пытаться компенсировать перекос усиленной затяжкой болтов.
Установка кабельных вводов
Кабельный ввод обеспечивает механическое крепление кабеля, герметизацию места входа и сохранение предусмотренного вида защиты. Его выбирают по типу кабеля, наружному диаметру, наличию брони и условиям эксплуатации.
Диапазон уплотнения ввода должен соответствовать фактическому диаметру наружной оболочки. Использование ввода большего размера с дополнительной подмоткой кабеля не создаёт контролируемого уплотнения. Слишком маленький ввод может повредить оболочку или не позволить правильно собрать узел.
Для бронированного кабеля применяют конструкцию, рассчитанную на фиксацию брони. При необходимости обеспечивают электрическую непрерывность металлических элементов и их присоединение к системе уравнивания потенциалов. Схема зависит от типа кабеля, ввода, корпуса и проектных решений.
Резьбовое соединение
Резьба кабельного ввода должна соответствовать отверстию в коробке. Нельзя соединять метрическую и трубную резьбу без сертифицированного переходного элемента. Похожий наружный диаметр не означает совместимость деталей.
Перед установкой проверяют чистоту резьбы. На ней не должно быть стружки, грязи, повреждений и толстого слоя краски. Ввод вкручивают без перекоса, соблюдая требования изготовителя к глубине соединения, уплотнительным элементам и моменту затяжки.
Самовольное применение ленты, герметика или резьбового клея может быть недопустимо для конкретного исполнения. Материал уплотнения выбирают только в соответствии с документацией на коробку и ввод.
Свободные отверстия
Все неиспользуемые отверстия закрывают подходящими взрывозащищёнными заглушками. Они должны поддерживать требуемый вид защиты и степень IP. Обычная пластиковая пробка, болт с шайбой или самодельная металлическая вставка для этой задачи не подходят.
IECEx указывает, что неиспользуемые вводы оболочек должны закрываться соответствующими заглушающими элементами, сохраняющими необходимую степень защиты.
Заглушку устанавливают в предназначенное для неё отверстие и затягивают предусмотренным способом. После монтажа проверяют её фиксацию и отсутствие зазоров.
Подготовка кабеля
Кабель подводят к коробке без натяжения и скручивания. Перед разделкой определяют длину, необходимую для подключения всех жил с небольшим монтажным запасом. Чрезмерный запас затрудняет укладку, а слишком короткие жилы создают нагрузку на клеммы.
Наружную оболочку снимают аккуратно, не повреждая изоляцию проводников, экран и броню. Место разделки должно располагаться так, чтобы кабельный ввод уплотнял неповреждённый участок оболочки. Нельзя размещать под уплотнением участок с порезами, сильными царапинами, маркировочной лентой или остатками защитной оплётки.
После установки ввода кабель не должен свободно перемещаться вдоль оси или проворачиваться. При этом чрезмерная затяжка также нежелательна: она способна деформировать оболочку и повредить внутренние элементы кабеля.
Рядом с коробкой кабель закрепляют на трассе. Крепление должно воспринимать его массу и возможные механические усилия, не передавая их на ввод.

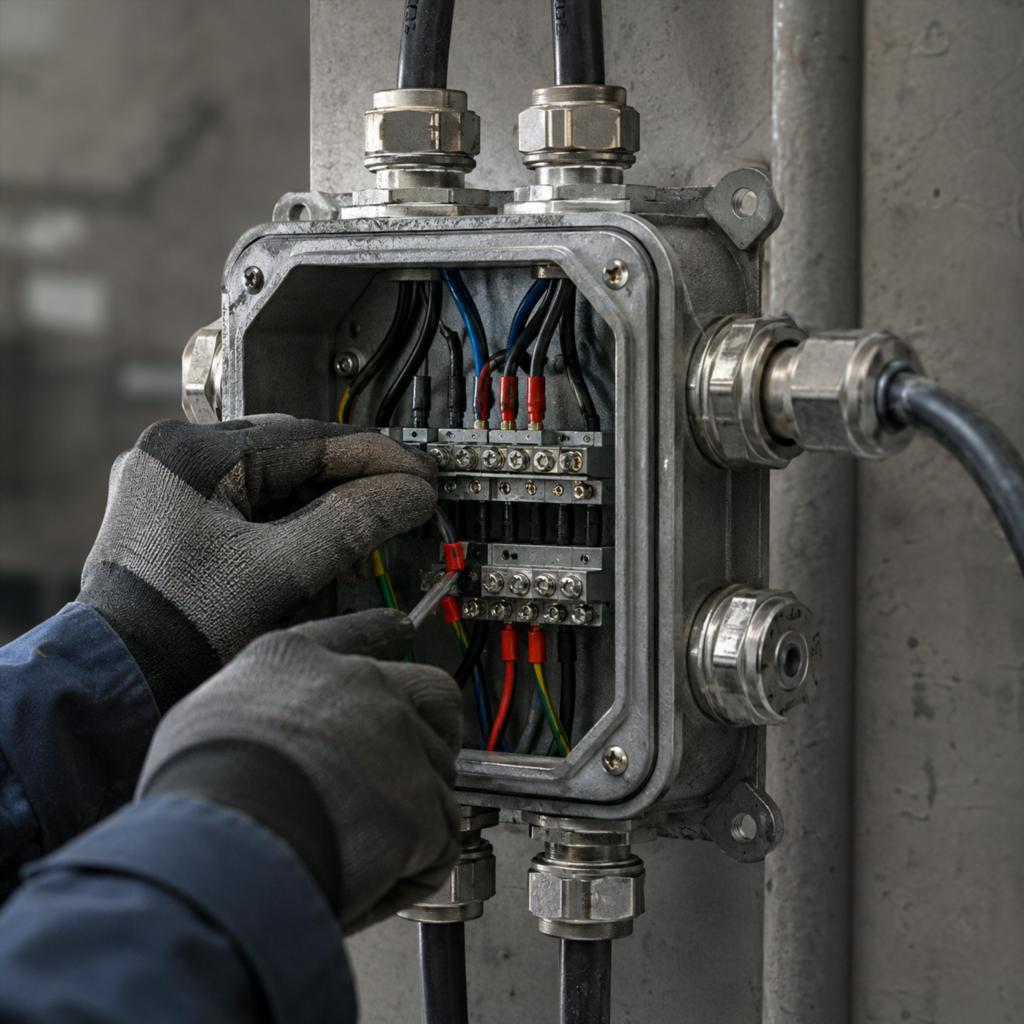

Подключение проводников
Работы внутри корпуса выполняют при снятом напряжении и после применения предусмотренных процедур защиты от ошибочной подачи питания. Перед подключением проверяют отсутствие напряжения и соответствие кабеля схеме.
Длину снятия изоляции выбирают по конструкции клеммы. Оголённая часть проводника не должна выступать за пределы токоведущего зажима. Попадание изоляции под контактную поверхность также недопустимо, поскольку это уменьшает площадь соединения.
При подключении соблюдают несколько условий:
каждая жила устанавливается в предназначенную клемму;
наконечники соответствуют типу и сечению проводника;
многопроволочные жилы не лудят, если такой способ прямо не предусмотрен документацией;
защитные проводники имеют надёжное присоединение;
экраны и дренажные жилы подключаются по проектной схеме;
между проводниками отсутствует механическое натяжение;
маркировка жил остаётся читаемой;
металлическая стружка и обрезки провода удаляются из корпуса.
В одну клемму нельзя помещать несколько проводников, если её конструкция не рассчитана на такое соединение. Сдвоенные наконечники применяют только там, где это допускается параметрами клеммного зажима и проектом.
Затяжку выполняют инструментом, позволяющим контролировать усилие, когда это предусмотрено документацией. Недостаточно затянутый контакт может нагреваться, а чрезмерное усилие способно повредить клемму, резьбу или проводник. Универсального момента затяжки для всех коробок и клемм не существует.
Размещение жил внутри корпуса
Проводники укладывают без острых перегибов и давления на крышку. Жилы не должны попадать между корпусом и уплотнением, перекрывать крепёжные элементы или мешать осмотру клемм.
Силовые, управляющие и искробезопасные цепи размещают в соответствии с проектом и требованиями к выбранному виду защиты. Простого разделения пучков кабельными стяжками может быть недостаточно, если документацией предусмотрены расстояния, перегородки или отдельные вводы.
Стяжки не затягивают до деформации изоляции. Их обрезанные края не должны повреждать проводники или мешать закрытию крышки.
Заземление и уравнивание потенциалов
Металлический корпус присоединяют к системе защитного заземления или уравнивания потенциалов по принятой на объекте схеме. Для этого используют штатные внутренние и наружные зажимы. Подключать проводник к случайному винту крышки или монтажной лапе нельзя.
Контактные поверхности очищают в объёме, допустимом документацией, не повреждая защитные покрытия на других участках. Соединение защищают от ослабления и коррозии. Наконечник должен соответствовать сечению проводника и размеру заземляющего зажима.
После монтажа проверяют:
наличие защитного проводника;
надёжность его крепления;
отсутствие краски и загрязнений в точке электрического контакта;
защиту соединения от самоотвинчивания;
непрерывность предусмотренной цепи;
подключение брони и экранов по проектной схеме.
Наличие металлического кабельного ввода не всегда заменяет отдельное заземляющее соединение корпуса. Решение зависит от конструкции оборудования, кабельной системы и требований проекта.
Закрытие крышки
Перед закрытием из корпуса удаляют обрезки жил, стружку, пыль и остатки изоляции. Проверяют положение проводников, затяжку клемм и отсутствие посторонних предметов.
Уплотнительная прокладка должна находиться в штатном пазу и не иметь разрывов, заломов или участков, вышедших за край. Заменять её материалом похожего размера нельзя. Даже небольшое отличие по толщине и упругости может изменить прилегание крышки.
Болты затягивают равномерно. Не следует притягивать один край крышки полностью, оставляя противоположный незакреплённым. Для изделий с установленным порядком затяжки соблюдают схему изготовителя.
После закрытия оценивают:
равномерность прилегания крышки;
положение прокладки;
наличие всего штатного крепежа;
затяжку кабельных вводов и заглушек;
отсутствие защемлённых жил;
читаемость маркировки;
отсутствие следов повреждения корпуса.
Нельзя эксплуатировать коробку с отсутствующим болтом, сорванной резьбой или неполностью закрытой крышкой. Внешне небольшой дефект может влиять на герметичность и взрывозащитные свойства оболочки.
Первоначальная проверка после монтажа
Завершение подключения не означает готовность оборудования к включению. Электроустановка во взрывоопасной зоне подлежит первоначальной проверке. IEC 60079-14 охватывает не только проектирование и монтаж, но и первоначальную инспекцию Ex-оборудования.
Объём проверки определяется проектом, нормативными требованиями и документацией оборудования. Обычно контролируют:
соответствие установленной коробки проекту;
правильность маркировки и зоны применения;
состояние корпуса и крышки;
наличие всех крепёжных элементов;
установку подходящих вводов и заглушек;
соответствие вводов диаметру и типу кабелей;
качество заземления;
правильность подключения клемм;
затяжку соединений;
отсутствие повреждений изоляции;
герметичность мест ввода;
состояние маркировки кабелей и цепей;
доступность оборудования для последующих осмотров.
Результаты фиксируют в принятой на объекте документации. Это позволяет подтвердить исходное состояние коробки и использовать сведения при дальнейшем техническом обслуживании.
Ошибки, которые нарушают безопасность монтажа
Часть дефектов заметна сразу, другие обнаруживаются только во время проверки или эксплуатации. Наиболее распространённые нарушения связаны не с корпусом коробки, а с комплектующими и качеством сборки.
К критичным ошибкам относятся:
установка коробки с неподходящей Ex-маркировкой;
применение обычных кабельных сальников;
несовпадение диаметра кабеля с диапазоном уплотнения ввода;
использование несертифицированных переходников и заглушек;
сверление дополнительных отверстий на месте;
повреждение резьбы или сопрягаемых поверхностей;
оставление свободного отверстия незакрытым;
отсутствие крепления кабеля рядом с вводом;
подключение нескольких жил к неподходящей клемме;
чрезмерная или недостаточная затяжка контактов;
отсутствие защитного заземления;
защемление проводников крышкой;
замена штатной прокладки самодельной;
эксплуатация корпуса с неполным комплектом болтов.
Устранение подобных дефектов должно возвращать оборудование к состоянию, предусмотренному изготовителем и проектом. Самодельная доработка не считается равноценной заменой подходящей детали.
Требования к персоналу и организации работ
Работы с Ex-оборудованием требуют знания видов взрывозащиты, маркировки, правил кабельного ввода и особенностей первоначальной проверки. IECEx предусматривает отдельные требования к компетентности персонала, работающего с электрооборудованием для взрывоопасных сред.
Специалист должен уметь сопоставлять оборудование с характеристиками зоны, выявлять недопустимые повреждения и работать по документации конкретного изделия. Опыт монтажа обычных распределительных коробок не заменяет подготовку по взрывозащищённому оборудованию.
До начала работ также организуют безопасное состояние участка: отключают питание, исключают ошибочную подачу напряжения, оценивают состояние атмосферы и выполняют требования наряда-допуска, если он предусмотрен правилами объекта.
Что определяет качество монтажа
Надёжность соединительной взрывозащищённой коробки зависит от согласованности всех элементов. Подходящий корпус не компенсирует неправильно выбранный кабельный ввод, а высокая степень IP не устраняет ошибки в маркировке Ex. Аналогично качественные клеммы не обеспечат безопасную работу при повреждённой оболочке или незакрытом отверстии.
Правильно выполненный монтаж включает проверку оборудования до установки, прочное крепление корпуса, применение совместимых вводов и заглушек, аккуратную разделку кабеля, подключение проводников с контролируемой затяжкой, заземление и первоначальную инспекцию. Любые изменения конструкции допустимы только тогда, когда они предусмотрены документацией и не нарушают сертифицированное исполнение изделия.
