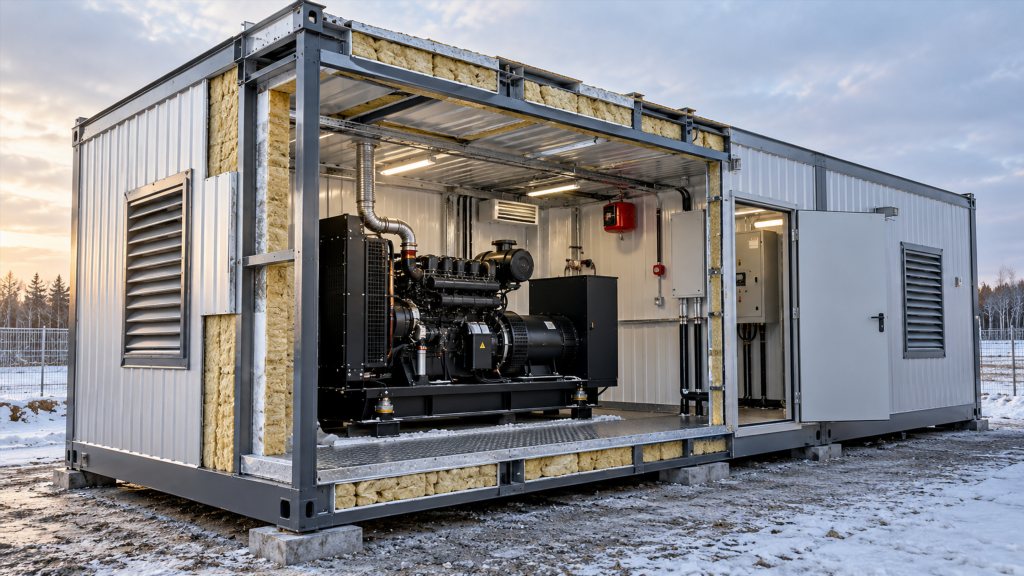

Технический блок-контейнер представляет собой не просто металлический короб, внутри которого размещают оборудование. Его конструкция должна одновременно воспринимать нагрузки, защищать технику от осадков и температурных перепадов, сохранять геометрию при перевозке и обеспечивать нормальные условия для обслуживания агрегатов. От устройства каркаса, пола, стен, кровли и проёмов напрямую зависит, насколько устойчиво сооружение будет работать после многократных перемещений и в условиях открытой площадки.
Такие модули применяют для размещения дизель-генераторных установок, насосного и компрессорного оборудования, распределительных устройств, автоматики и других инженерных систем. При этом требования к самому контейнеру определяются не только климатом, но и массой техники, вибрацией, способом монтажа, необходимым воздухообменом и количеством коммуникаций.
Силовой каркас как основа конструкции
Каркас формирует геометрию блок-контейнера и принимает основные нагрузки. На него опираются пол, стены и кровля, к нему крепятся двери, ворота, наружная обшивка и многие элементы внутреннего оснащения.
Обычно основу собирают из стального проката. В конструкции могут использоваться профильные трубы, швеллеры, уголки и другие элементы подходящего сечения. Конкретная схема зависит от размеров модуля, его назначения и массы оборудования.
Каркас должен выдерживать несколько разных типов воздействия:
- собственную массу контейнера и установленного оборудования
- нагрузки при подъёме и транспортировке
- снеговое давление на кровлю
- ветровую нагрузку
- локальные нагрузки от тяжёлых агрегатов
- вибрацию работающего оборудования
- нагрузки в местах крепления ворот, дверей и инженерных элементов
Особое значение имеет нижняя рама. На ней располагается всё содержимое контейнера, включая оборудование, которое может весить сотни килограммов или несколько тонн. Если основание недостаточно жёсткое, при транспортировке или эксплуатации может возникать деформация пола, перекос проёмов и нарушение взаимного положения агрегатов.
Почему одного металлического корпуса недостаточно
Иногда технический контейнер воспринимают как увеличенный металлический шкаф. Такое сравнение не совсем точное. Наружные листы прежде всего выполняют ограждающую функцию, а основную механическую работу принимает каркас.
Тонкая стальная обшивка хорошо защищает внутреннее пространство от осадков и механических воздействий, но сама по себе не рассчитана на значительные пространственные нагрузки. Если корпус не имеет достаточно жёсткой несущей схемы, его геометрия может меняться при подъёме краном или установке на неидеально ровное основание.
Силовой каркас связывает все части контейнера в единую пространственную систему. За счёт этого нагрузка распределяется между стойками, верхней и нижней обвязкой, поперечинами и другими несущими элементами.
Нижняя рама и устройство пола
Пол технического контейнера отличается от пола бытового помещения. Его задача заключается не только в создании ровной поверхности. Он должен воспринимать вес оборудования, не разрушаться от вибрации и сохранять устойчивость при локальных нагрузках.
На нижней раме устанавливают поперечные элементы, которые формируют основание пола. Расстояние между ними выбирают с учётом предполагаемой нагрузки. Под тяжёлыми агрегатами конструкцию при необходимости усиливают.
Внутреннее покрытие зависит от назначения сооружения. Это может быть металлический лист или другая износостойкая поверхность. Для помещений с генераторами и техническими жидкостями важно, чтобы пол позволял проводить уборку и не разрушался при случайном попадании топлива, масла или воды.
При эксплуатации в холодном климате в состав пола вводят теплоизоляционный слой. Он уменьшает теплопотери через нижнюю часть контейнера и помогает поддерживать необходимую температуру внутри.
Как размещают тяжёлое оборудование
Генератор, насос, компрессор или другое массивное оборудование желательно связывать не только с чистовым покрытием пола, но и с несущими элементами основания. Для этого предусматривают монтажные площадки, усиления или закладные детали.
Особенно важно учитывать динамические нагрузки. Работающий двигатель создаёт вибрацию, которая передаётся на основание. Если оборудование закреплено неправильно, соединения постепенно могут ослабевать, а вибрация распространяется на корпус.
В зависимости от типа агрегата используют виброопоры, амортизаторы и другие элементы, уменьшающие передачу колебаний на каркас.
Стены: обшивка, утепление и внутренняя отделка
Стена технического контейнера обычно имеет многослойное устройство. Наружная часть защищает от дождя, снега, ветра и механических воздействий. Внутри может располагаться утеплитель, после которого устанавливается внутренняя обшивка.
Один из распространённых вариантов — стальной профилированный лист снаружи и теплоизоляционный материал внутри каркасной системы. Подобный принцип применяется и в технических контейнерах типа «Север», предназначенных в том числе для размещения генераторного оборудования, ознакомиться с которыми можно на
https://мобильные-металлоконструкции-москва.рф/catalog/block-konteineri/blok-konteynery-standart-tipa-sever/.
Толщина и тип утепления выбираются с учётом условий эксплуатации. Контейнер, который используется только летом, и модуль для круглогодичной работы оборудования в мороз требуют разной конструкции ограждений.
Теплоизоляция выполняет сразу несколько задач. Она снижает потери тепла зимой, уменьшает нагрев помещения летом и частично влияет на распространение шума.
Важно учитывать и образование конденсата. Тёплый влажный воздух внутри контейнера при контакте с холодными металлическими поверхностями может приводить к появлению влаги. Конструкция стен должна учитывать температурный режим, вентиляцию и расположение слоёв, чтобы вода не накапливалась в ограждающих конструкциях.
Кровля должна не только защищать от дождя
Крыша технического контейнера работает одновременно как ограждающая и несущая часть сооружения. Она воспринимает снеговую нагрузку, воздействие ветра и собственную массу установленного на ней оборудования.
Кровельная конструкция обычно связана с верхней обвязкой каркаса. Наружный металлический слой защищает помещение от осадков, а внутри при необходимости размещается теплоизоляция.
Отдельное внимание уделяют герметичности мест, где через крышу или верхнюю часть стен проходят инженерные коммуникации. Через ограждение могут выводиться:
- вентиляционные каналы
- элементы выхлопной системы
- кабельные вводы
- трубопроводы
- антенны и датчики
- элементы системы пожаротушения
Каждый проход нарушает сплошность оболочки, поэтому места примыкания необходимо защищать от попадания воды.
Для контейнера с дизельным генератором особенно важен выхлоп. Горячие газы нельзя выводить непосредственно в помещение. Трасса должна быть организована так, чтобы не перегревать соседние элементы конструкции и не создавать опасных зон около контейнера.
Двери, ворота и технологические проёмы
Количество и размеры проёмов определяются не только удобством входа персонала. Техническому оборудованию требуется возможность монтажа, замены и ремонта.
Если крупный генератор устанавливается внутри ещё на производственной площадке, это не означает, что широкий проём больше не потребуется. Через несколько лет двигатель, радиатор или весь агрегат может понадобиться демонтировать.
По этой причине в технических контейнерах часто предусматривают распашные ворота или съёмные панели. Обычная дверь используется для доступа обслуживающего персонала.
Каркас вокруг крупных проёмов усиливают. Вырез под ворота уменьшает жёсткость стены, поэтому нагрузка должна перераспределяться через стойки и верхние элементы обвязки.
Дверные конструкции также должны учитывать условия эксплуатации. Для уличного оборудования важны защита от осадков, устойчивость к деформации и возможность нормального открывания после сезонных изменений температуры.
Вентиляция как часть конструкции контейнера
Работающее оборудование выделяет тепло. Для дизельного двигателя требуется ещё и значительный объём воздуха, необходимого для сгорания топлива и охлаждения.
Плотно закрытый утеплённый контейнер без рассчитанного воздухообмена быстро перегревается. Даже зимой внутреннее тепловыделение мощной установки может быть значительным.
Система вентиляции должна обеспечивать:
- поступление наружного воздуха
- удаление нагретого воздуха
- нормальную работу системы охлаждения оборудования
- допустимую температуру внутри помещения
- защиту вентиляционных проёмов от осадков и посторонних предметов
Воздухозаборные и вытяжные отверстия размещают с учётом направления воздушного потока внутри контейнера. Простое наличие решётки в стене не гарантирует нормального охлаждения.
Для мощных установок может использоваться принудительная вентиляция. В холодное время режим воздухообмена иногда приходится регулировать, чтобы не переохлаждать неработающее оборудование.
Почему вентиляционные проёмы влияют на каркас
Крупные решётки и жалюзийные клапаны занимают заметную площадь стены. Если вырез приходится на участок, где должна находиться стойка, конструктивную схему необходимо изменить.
По этой причине размещение вентиляции желательно определять ещё при проектировании каркаса. То же относится к воротам, кабельным вводам и другим крупным технологическим отверстиям.
Когда все проёмы добавляют уже после изготовления корпуса, существует риск ослабить отдельные участки конструкции.
Утепление не заменяет систему отопления
Теплоизоляция снижает скорость охлаждения помещения, но не создаёт тепло самостоятельно. Если оборудование длительное время не работает при отрицательной наружной температуре, внутри утеплённого контейнера температура постепенно приблизится к температуре окружающего воздуха.
Для поддержания заданного режима устанавливают отопительные приборы. Их мощность рассчитывают с учётом площади ограждающих конструкций, качества утепления, наружной температуры, вентиляции и внутренних тепловыделений.
Для генераторного оборудования поддержание температуры может быть связано не только с комфортом персонала. Холод влияет на аккумулятор, вязкость эксплуатационных жидкостей и условия запуска двигателя.
При выборе системы отопления учитывают пожарную безопасность и расположение оборудования. Нагревательные элементы не должны мешать обслуживанию или находиться рядом с материалами и жидкостями, чувствительными к высокой температуре.
Электроснабжение и внутренняя проводка
Даже если основное оборудование само вырабатывает электрическую энергию, контейнеру обычно требуется собственная электрическая система.
Она может обеспечивать освещение, отопление, вентиляцию, автоматику, зарядные устройства, розетки для обслуживания и системы безопасности.
Кабельные трассы прокладывают так, чтобы они были защищены от механических повреждений и не находились в местах постоянного воздействия высокой температуры. Желательно сохранять доступ к соединениям и распределительным устройствам для проверки и ремонта.
Отдельно предусматривается заземление металлического корпуса и оборудования. Система должна соответствовать электрической схеме объекта и условиям подключения контейнера.
Пожарная безопасность и контроль состояния
Техническое помещение часто содержит оборудование, способное нагреваться во время работы. В контейнерах с двигателями внутреннего сгорания к этому добавляются топливо, масло, электрические цепи и горячая выхлопная система.
Набор защитных средств зависит от назначения модуля. Внутри могут размещаться датчики дыма и температуры, пожарная сигнализация, средства автоматического отключения оборудования и системы пожаротушения.
Автоматика также используется для контроля рабочих условий. Датчики могут отслеживать температуру помещения, состояние вентиляции, наличие напряжения, открытие дверей и другие параметры.
Такой подход превращает контейнер из простой оболочки в часть инженерной системы объекта.
Что необходимо учитывать ещё до изготовления контейнера
Размеры сооружения нельзя определять только по габаритам агрегата. Между оборудованием и стенами требуется пространство для движения воздуха, прокладки коммуникаций и работы обслуживающего персонала.
До изготовления желательно определить:
- точные размеры и массу оборудования
- расположение точек крепления
- зоны регулярного обслуживания
- направление открытия сервисных панелей
- необходимый объём воздуха
- положение воздухозабора и выброса воздуха
- трассу выхлопной системы
- места подключения кабелей и труб
- размеры монтажных проёмов
- требования к отоплению и пожарной безопасности
Если контейнер спроектирован практически вплотную к агрегату, доступ к фильтру, аккумулятору или радиатору может оказаться затруднённым. Увеличение корпуса на несколько десятков сантиметров иногда существенно упрощает дальнейшую эксплуатацию.
Почему конструкция должна рассматриваться как единая система
Нельзя отдельно спроектировать каркас, затем произвольно вырезать в нём вентиляцию, после этого установить тяжёлый генератор и только в конце решить, где провести выхлоп. Все элементы влияют друг на друга.
Большой проём меняет работу каркаса. Тяжёлый агрегат требует усиления основания. Дополнительное утепление уменьшает полезный внутренний объём. Мощная вентиляция влияет на тепловой режим зимой. Выхлопная система требует безопасных проходов через ограждения. Ворота должны позволять извлечь оборудование, не разбирая половину корпуса.
Именно силовой каркас объединяет эти элементы. Он обеспечивает геометрическую стабильность контейнера, воспринимает нагрузки от оборудования и создаёт основу для монтажа ограждений и инженерных систем.
Правильно устроенный технический блок-контейнер представляет собой небольшое инженерное сооружение, рассчитанное под конкретную задачу. Металлический каркас отвечает за прочность, стены и кровля отделяют оборудование от внешней среды, утепление помогает поддерживать температурный режим, пол воспринимает массу агрегатов, а вентиляция, отопление, электрика и системы безопасности обеспечивают условия для их работы. Такой подход позволяет учитывать не только размещение техники сегодня, но и её обслуживание, ремонт и возможную замену в дальнейшем.
