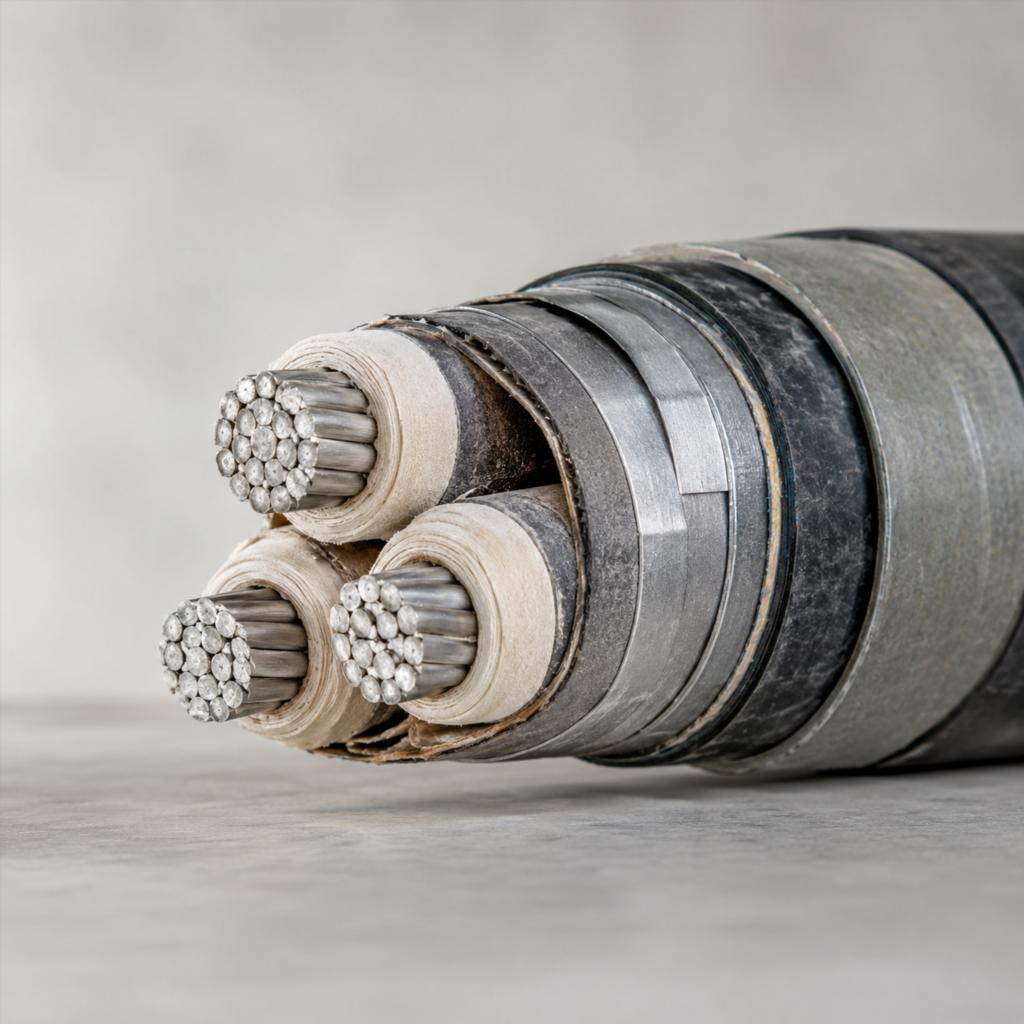

Как устроены силовые кабели с бумажной пропитанной изоляцией
Силовые кабели с бумажной пропитанной изоляцией десятилетиями применяются в распределительных сетях, на промышленных объектах, подстанциях и городских кабельных линиях. Их конструкция рассчитана на длительную передачу электрической энергии в стационарных установках, где важны электрическая прочность, герметичность и устойчивость к механическим воздействиям.
В основе такого кабеля находится не отдельный изоляционный слой, а многослойная система. Токопроводящие жилы обматываются кабельной бумагой, материал сушится и пропитывается специальным диэлектрическим составом. Затем изолированные жилы объединяются, закрываются общей поясной изоляцией, металлической оболочкой и защитными покровами. Состав наружных слоев зависит от марки кабеля и предполагаемых условий прокладки.
Кабели этого типа выпускаются с медными или алюминиевыми жилами, свинцовыми либо алюминиевыми оболочками, ленточной или проволочной броней. Конкретная конструкция подбирается с учетом напряжения сети, механической нагрузки, перепада высот на трассе, состояния грунта и вероятности контакта с влагой. ГОСТ 18410-73 распространяется на силовые кабели с бумажной изоляцией, пропитанной вязким или нестекающим составом, предназначенные для стационарных сетей переменного тока напряжением до 35 кВ.
Токопроводящая жила как основа кабеля
Токопроводящая жила принимает на себя рабочую электрическую нагрузку. Для ее изготовления используют медь или алюминий. Материал влияет на электрическое сопротивление, массу, размеры, допустимую токовую нагрузку и особенности соединения кабеля.
Медная жила при одинаковом сечении проводит ток лучше алюминиевой, отличается меньшим электрическим сопротивлением и высокой механической стойкостью. Алюминий легче и позволяет уменьшить массу протяженной линии, однако требует внимательного отношения к соединениям и контактным поверхностям.
Жила может быть:
круглой или секторной;
однопроволочной или многопроволочной;
уплотненной или неуплотненной;
одинакового либо уменьшенного сечения по отношению к другим жилам.
Секторная форма часто используется в многожильных кабелях большого сечения. Несколько секторных жил после скрутки образуют сравнительно компактный сердечник, внутри которого остается меньше свободного пространства. Это помогает ограничить наружный диаметр кабеля и расход материалов на последующие слои.
Однопроволочная жила состоит из цельного металлического проводника. Многопроволочная набирается из отдельных проволок, скрученных между собой. Такая конструкция обладает большей гибкостью, хотя силовые кабели с бумажной изоляцией в целом не предназначены для постоянных изгибов и подвижного подключения оборудования.
Из чего изготовлена бумажная изоляция
Для изолирования жил применяется специальная кабельная бумага. Обычная бумага для этой задачи не подходит, поскольку в ней могут присутствовать неоднородности, включения, избыточная влажность и участки разной толщины. Электроизоляционный материал должен иметь стабильную структуру, достаточную механическую прочность и способность равномерно впитывать пропиточный состав.
Бумагу накладывают на жилу узкими лентами по спирали. Каждый последующий виток частично перекрывает предыдущий, а соседние слои располагаются таким образом, чтобы зазоры между лентами не совпадали. Получается плотная многослойная изоляция без прямого сквозного пути от токопроводящей жилы к наружным элементам кабеля.
Толщина изоляции зависит от рабочего напряжения. Чем выше напряжение сети, тем более жесткие требования предъявляются к расстоянию между проводящими элементами и равномерности электрического поля. Простое увеличение числа бумажных лент не решает все задачи: значение имеют качество намотки, плотность прилегания, отсутствие складок, чистота материала и состояние пропитки.
Для чего бумагу пропитывают
Сухая бумага содержит микроскопические воздушные промежутки и легко поглощает влагу. Воздух и вода ухудшают электрические характеристики изоляции. В местах неоднородности повышается напряженность электрического поля, из-за чего возрастает риск частичных разрядов и постепенного разрушения материала.
После наложения бумажных лент кабельную заготовку сушат, удаляя влагу и воздух. Освободившиеся поры заполняются диэлектрическим пропиточным составом. Он повышает электрическую прочность изоляции, уменьшает количество воздушных включений и препятствует проникновению влаги внутрь бумажных слоев.
Для пропитки применяются вязкие и нестекающие составы. Вязкая пропитка хорошо заполняет структуру бумаги, но может перемещаться внутри кабеля при заметном перепаде высот. Нестекающий состав сохраняет положение стабильнее, что важно для вертикальных и крутонаклонных трасс.
Выбор пропитки связан не только с направлением прокладки. Учитываются рабочая температура, напряжение линии, длина участка, конструкция оболочки и режим нагрузки. Если кабель выбран без учета профиля трассы, пропиточный состав может постепенно перемещаться в нижнюю часть линии. В верхней зоне появляются участки с недостаточным заполнением изоляции, а в нижней возрастает внутреннее давление.
Скрутка изолированных жил и заполнение промежутков
После изолирования отдельные жилы скручиваются в общий сердечник. Скрутка удерживает их взаимное положение, делает конструкцию стабильной и позволяет равномерно распределить механические нагрузки при транспортировке и монтаже.
Между круглыми или секторными жилами остаются свободные промежутки. Их заполняют бумажными жгутами и другими предусмотренными конструкцией материалами. Заполнение необходимо для придания сердечнику округлой формы и создания опоры для следующих слоев.
Без заполнителей наружная поверхность скрученных жил была бы неровной. Поясная изоляция, металлическая оболочка и защитные покровы испытывали бы локальные деформации. На выступающих участках возникало бы повышенное давление, а над пустотами слои могли бы прогибаться.
Заполненный сердечник лучше сохраняет геометрию во время наложения оболочки, намотки на барабан и прокладки. По требованиям стандарта изолированные жилы многожильных кабелей скручиваются с заполнением промежутков между ними.
Поясная изоляция
Поверх скрученных и заполненных жил накладывается общая поясная изоляция. Она также выполняется из пропитанной кабельной бумаги и охватывает весь сердечник.
Поясная изоляция решает несколько задач:
отделяет изолированные жилы от металлической оболочки;
выравнивает наружную поверхность сердечника;
повышает общую электрическую прочность;
удерживает заполнители между жилами;
объединяет элементы кабеля в единую конструкцию.
В кабелях на разные классы напряжения устройство изоляционной системы может отличаться. Меняются толщина бумажных слоев, наличие экранов, форма жил и требования к выравниванию электрического поля. Конструкцию нельзя определять только по внешнему диаметру или числу жил.
Металлическая оболочка
Пропитанная бумага должна быть надежно отделена от внешней среды. Для этого поверх поясной изоляции накладывается сплошная металлическая оболочка. В зависимости от марки кабеля она изготавливается из свинца или алюминия.
Главная функция оболочки — герметизация. Она защищает бумажную изоляцию от воды, влажного воздуха, грунтовой влаги, масел и других веществ, способных проникнуть внутрь сердечника. Даже небольшое нарушение герметичности со временем может привести к увлажнению бумаги и снижению сопротивления изоляции.
Свинцовая оболочка
Свинец пластичен, устойчив к ряду химических воздействий и позволяет получить сплошную герметичную оболочку. Он хорошо переносит деформации при изгибе кабеля в допустимых пределах. Вместе с тем свинцовая оболочка увеличивает массу изделия и сама нуждается в защите от механических повреждений.
При монтаже важно не допускать вмятин, трещин и сильного местного давления. Повреждение может оставаться незаметным снаружи, особенно если поверх оболочки расположены подушка, броня и наружный покров.
Алюминиевая оболочка
Алюминий имеет меньшую массу и хорошую механическую прочность. Такая оболочка обеспечивает герметичность и одновременно участвует в защите сердечника от внешних воздействий. Ее поведение при изгибе отличается от поведения свинца, что учитывается при определении допустимого радиуса и технологии монтажа.
Металлическую оболочку нельзя считать полноценной заменой брони. Она герметизирует сердечник и воспринимает часть механической нагрузки, но не рассчитана на все возможные удары, давление грунта и повреждения монтажным инструментом.
Подушка под броню
Если кабель имеет броню, между металлической оболочкой и стальными лентами размещается защитная подушка. Она предотвращает прямой контакт твердых кромок брони с герметичной оболочкой.
Подушка может включать битумные составы, кабельную бумагу, волокнистые материалы и полимерные ленты. Точное сочетание слоев определяется типом защитного покрова. Подушка распределяет давление, компенсирует небольшие перемещения брони и снижает риск повреждения свинца или алюминия.
Особенно важна ее целостность во время изгиба. Стальные ленты при изменении формы кабеля немного смещаются относительно друг друга. Если между броней и оболочкой отсутствует достаточный промежуточный слой, кромка ленты может продавить или надрезать металл.
Броня и наружный защитный покров
Ленточная броня обычно состоит из двух стальных лент, наложенных с перекрытием зазоров. Она защищает кабель от ударов, давления грунта и случайных механических повреждений при земляных работах. Такая броня подходит для линий, которые не испытывают значительных растягивающих усилий.
Для трасс с растяжением, сложным рельефом или вертикальными участками могут применяться другие конструкции, включая проволочную броню. Ее элементы лучше воспринимают продольную нагрузку, но увеличивают массу и наружный диаметр кабеля.
Наружный покров защищает металлические элементы от коррозии и отделяет броню от грунта. В традиционных конструкциях он выполняется из битумных составов, пропитанной пряжи и покрытий, препятствующих слипанию витков на барабане. В более современных исполнениях используются полимерные шланги и ленты.
Защитные покровы накладываются поверх металлической или неметаллической оболочки и предназначены для защиты кабеля от механических повреждений и коррозии. Их конструкция должна соответствовать условиям, в которых будет работать линия.
Как читать обозначение кабеля
Маркировка позволяет определить основные элементы конструкции без разрезания оболочки. Буквы сообщают материал жил, тип металлической оболочки и исполнение защитных покровов. Цифры после марки указывают количество и номинальное сечение жил, а отдельное обозначение задает класс напряжения.
Например, кабель АСБ2л 3х120 имеет три алюминиевые токопроводящие жилы номинальным сечением 120 мм² каждая. Буква «А» обозначает алюминий жил, «С» — свинцовую оболочку, «Б» — броню из стальных лент. Обозначение «2л» относится к усиленной подушке под броней с двумя лентами в ее составе. Защитный покров этого типа включает подушку, двухленточную стальную броню и наружные слои, предохраняющие броню от коррозионного воздействия.
Одной записи «3х120» недостаточно для выбора изделия. Кабели одинакового сечения могут выпускаться на разное номинальное напряжение, иметь неодинаковую толщину изоляции, наружный диаметр и массу. При составлении спецификации требуется полное обозначение с указанием напряжения и нормативного документа.
Почему кабель состоит из большого количества слоев
Каждый элемент выполняет ограниченный набор функций. Токопроводящая жила передает электроэнергию, бумага изолирует проводник, пропиточный состав заполняет поры, металлическая оболочка обеспечивает герметичность, броня воспринимает механические воздействия, наружный покров защищает металл от коррозии.
Объединить все свойства в одном материале невозможно. Хороший проводник не может одновременно служить надежной изоляцией. Бумага обладает нужными диэлектрическими характеристиками, но без оболочки впитывает влагу. Свинец герметичен, однако легко деформируется при местном ударе. Стальная броня прочна, но подвержена коррозии.
Многослойность позволяет распределить функции между материалами. Повреждение наружного покрова еще не означает немедленного пробоя изоляции, но запускает постепенное разрушение защитной системы. Коррозия достигает брони, затем металлической оболочки, после чего влага получает доступ к бумаге.
Сильные стороны бумажной пропитанной изоляции
При правильном изготовлении и соблюдении условий эксплуатации такая изоляция обладает высокой электрической прочностью. Многослойная структура хорошо работает в стационарных сетях, а герметичная металлическая оболочка защищает сердечник от длительного контакта с влагой.
К преимуществам конструкции относятся:
стабильные электрические характеристики;
возможность применения в сетях среднего напряжения;
механическая защита бронированных исполнений;
стойкость металлической оболочки к проникновению воды;
длительный срок службы при исправном состоянии оболочки и муфт;
возможность прокладки в грунте и кабельных сооружениях при соответствии марки условиям трассы.
Кабельные линии с такой изоляцией нередко продолжают работать спустя десятилетия после монтажа. Их фактическое состояние зависит не только от возраста. Большую роль играют нагрузка, качество соединительных муфт, отсутствие увлажнения, температура жил и число аварийных перегревов.
Ограничения конструкции
Бумажная пропитанная изоляция чувствительна к разгерметизации. Полимерная изоляция способна некоторое время сопротивляться локальному воздействию влаги, тогда как бумага впитывает ее и постепенно теряет электрическую прочность.
Кабель также имеет большую массу и наружный диаметр. Свинцовая оболочка, стальная броня и многослойные покровы усложняют транспортировку, раскатку и разделку концов. Для монтажа требуются подходящие ролики, тяговые приспособления и соблюдение допустимого радиуса изгиба.
Среди характерных ограничений выделяют:
недопустимость резких перегибов и заломов;
необходимость герметизации разделанных концов;
зависимость выбора пропитки от перепада высот;
сложную технологию монтажа муфт;
риск повреждения металлической оболочки;
значительную массу строительной длины;
повышенные требования к хранению барабанов.
Разделанный конец нельзя надолго оставлять открытым. Влага может проникать вдоль бумажных лент в глубину кабеля, и простое удаление небольшого наружного участка не всегда восстанавливает пригодное состояние изоляции.
Роль кабельных муфт
Соединительная или концевая муфта должна восстановить свойства всех нарушенных при разделке слоев. Недостаточно электрически соединить жилы. Требуется выровнять изоляцию, герметизировать место монтажа, обеспечить необходимое расстояние между проводящими частями и защитить соединение от механических воздействий.
Ошибки при монтаже муфт остаются одной из частых причин повреждения линий. Опасность создают влага, загрязнение бумажной изоляции, воздушные пустоты, острые кромки соединителей и нарушение технологии герметизации.
Перед установкой муфты проверяют состояние оболочки и изоляции. Потемнение бумаги, следы влаги, необычный запах пропитки, коррозия металла или вытекание состава требуют дополнительной оценки. Закрывать дефект новым комплектом без определения его границ нельзя.
Что учитывать при выборе кабеля
Подбор начинается не с привычной марки или доступного сечения, а с характеристик проектируемой линии. Специалисту необходимо знать напряжение, расчетный ток, возможную перегрузку, способ прокладки, температуру окружающей среды и длину трассы.
Также оцениваются:
коррозионная активность грунта;
вероятность механических повреждений;
наличие растягивающих нагрузок;
перепад высот между концами линии;
число поворотов и радиусы изгиба;
условия теплоотвода;
требования к пожарной безопасности;
совместимость с существующими муфтами и оборудованием.
Бронированное исполнение не является универсальным решением для любой трассы. Ленточная броня защищает от поперечных механических воздействий, но не рассчитана на значительное растяжение. Свинцовая оболочка обеспечивает герметичность, однако требует защиты от ударов и продавливания. Вязкая пропитка эффективна на трассах с допустимым перепадом уровней, а для иных условий требуется другая конструкция.
Состояние кабеля важнее его внешнего вида
Наружные слои не всегда позволяют оценить состояние бумажной изоляции. Кабель может выглядеть целым, но иметь повреждение металлической оболочки под броней. Возможна и обратная ситуация: поверхностное нарушение наружного покрова еще не затронуло герметичную оболочку.
При обследовании проверяют целостность покровов, сопротивление изоляции, состояние оболочки и наличие признаков перегрева. Для действующих линий применяются электрические испытания и диагностические методы, выбранные с учетом напряжения, возраста и режима работы кабеля.
Особое внимание уделяется соединениям, участкам ввода в сооружения, местам пересечения коммуникаций и зонам с подвижным грунтом. Именно там конструкция чаще подвергается изгибу, вибрации, местному давлению и воздействию влаги.
Заключение
Силовой кабель с бумажной пропитанной изоляцией представляет собой последовательность взаимосвязанных слоев. В центре расположены токопроводящие жилы, окруженные многослойной бумажной изоляцией. Пропиточный состав заполняет поры и повышает электрическую прочность материала. Заполнители и поясная изоляция формируют общий сердечник, металлическая оболочка обеспечивает герметичность, а подушка, броня и наружный покров защищают конструкцию от механических и коррозионных воздействий.
Надежность такой линии определяется сохранностью всей системы. Даже качественная бумажная изоляция не сможет работать при нарушенной герметичности, а прочная броня не компенсирует неправильно выбранную пропитку или поврежденную муфту. Соответствие марки условиям трассы, аккуратный монтаж и контроль состояния защитных слоев позволяют кабелю сохранять рабочие характеристики в течение продолжительного времени.
