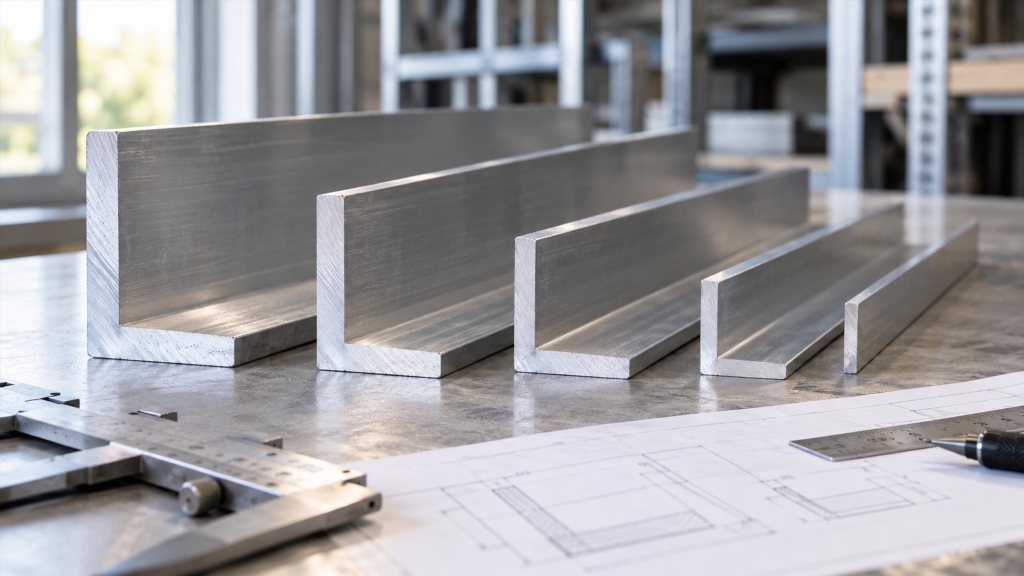

Как выбрать толщину алюминиевого уголка для разных задач
Толщина алюминиевого уголка — одна из основных характеристик, определяющих его механические свойства и возможности применения. От неё зависят жёсткость профиля, сопротивление деформации, масса и надёжность крепёжных соединений. При этом увеличение толщины не всегда обеспечивает необходимую прочность конструкции, поскольку поведение материала под нагрузкой зависит от совокупности геометрических и технических параметров.
При выборе алюминиевого уголка необходимо учитывать ширину полок, марку сплава, характер действующих нагрузок и условия эксплуатации. Существенное значение имеют способ крепления, расположение опор и длина свободных участков профиля. Правильное сочетание этих характеристик позволяет обеспечить достаточную жёсткость конструкции без неоправданного увеличения массы и расхода металла.
Как толщина влияет на свойства алюминиевого уголка
Уголковый профиль имеет Г-образное поперечное сечение, состоящее из двух полок. Его геометрические характеристики определяются шириной каждой полки, толщиной стенок и формой внутреннего угла.
При увеличении толщины возрастает количество металла в поперечном сечении. Это влияет на массу изделия и его способность сопротивляться различным видам деформации.
Жёсткость на изгиб
Жёсткость характеризует сопротивление элемента изменению формы под нагрузкой. Для металлического профиля она зависит от модуля упругости материала и геометрических характеристик поперечного сечения.
У алюминиевых сплавов модуль упругости составляет примерно 69–72 ГПа. Это означает, что при сопоставимых условиях алюминиевые элементы обычно деформируются сильнее стальных аналогичной геометрии.
Увеличение толщины уголка повышает жёсткость сечения, но степень изменения зависит от направления изгиба и положения профиля. Уголковое сечение несимметрично относительно большинства рабочих направлений, поэтому одна и та же деталь может по-разному сопротивляться нагрузке при изменении ориентации.
Особенно важно различать изгиб всего профиля и местный изгиб его полки. В последнем случае толщина оказывает гораздо более выраженное влияние. При прочих равных условиях изгибная жёсткость плоской полки приблизительно пропорциональна кубу её толщины.
Например, увеличение толщины свободного участка полки с 2 до 3 мм может повысить его местную изгибную жёсткость примерно в 3,4 раза, если ширина, материал и условия закрепления остаются неизменными. Для жёсткости уголка как целого такая пропорция уже не действует.
Сопротивление местным деформациям
В местах расположения крепежа металл испытывает сосредоточенные нагрузки. Болты, заклёпки и другие соединительные элементы передают усилия через сравнительно небольшие участки поверхности.
Если стенка слишком тонкая, возможны:
изгиб полки возле крепёжного отверстия;
смятие металла в зоне контакта с крепежом;
вытягивание отверстия при переменных нагрузках;
остаточная деформация при чрезмерной затяжке;
повреждение края профиля при недостаточном расстоянии до отверстия.
Увеличение толщины обычно повышает сопротивление таким воздействиям. Однако прочность крепления определяется не только параметрами уголка. Имеют значение диаметр крепежа, размер шайбы, расстояние между отверстиями и свойства основания.
Масса профиля
Толщина непосредственно влияет на расход металла. При одинаковой ширине полок более толстый уголок имеет большую площадь поперечного сечения, а значит, и большую массу.
Для приблизительной оценки площади равнополочного уголка без учёта радиусов закругления можно использовать выражение:
S = 2bt − t², где:
S — площадь поперечного сечения, мм².
b — ширина полки, мм.
t — толщина стенки, мм.
Рассмотрим уголок с полками 25×25 мм. При плотности алюминия около 2700 кг/м³ получаются следующие ориентировочные значения:
Толщина
Площадь сечения
Масса 1 метра
2 мм
96 мм²
0,259 кг
3 мм
141 мм²
0,381 кг
4 мм
184 мм²
0,497 кг
5 мм
225 мм²
0,608 кг
Значения приблизительные. Реальная масса прессованного профиля зависит от радиусов сопряжения полок, точной геометрии и плотности сплава.
Переход с толщины 2 мм на 4 мм почти вдвое увеличивает массу метра такого уголка. При изготовлении крупной конструкции изменение общего веса может оказаться существенным, особенно если используются десятки метров профиля.
Как нагрузка определяет необходимую толщину
Выбор толщины начинается с оценки того, какие усилия будет воспринимать уголок. Одинаковые профили могут работать совершенно по-разному в зависимости от способа установки.
Необходимо различать статические, динамические и сосредоточенные нагрузки. Статическая нагрузка практически не меняется во времени. Динамическая сопровождается колебаниями или повторяющимися воздействиями. Сосредоточенная передаётся на ограниченный участок конструкции.
Декоративные элементы и защита кромок
В отделочных работах уголки часто устанавливают для защиты наружных углов стен, обрамления панелей и закрытия торцов материалов.
Такие элементы обычно не воспринимают значительных эксплуатационных нагрузок. Основные требования касаются точности формы, качества поверхности и устойчивости к случайным механическим воздействиям.
Для подобных задач применяют сравнительно тонкие профили. Например, уголки толщиной 1–1,5 мм могут использоваться в декоративной отделке, если размеры и условия монтажа позволяют обеспечить достаточную жёсткость.
Увеличивать толщину без необходимости не всегда целесообразно. Массивная полка может выступать над облицовкой, затруднять сопряжение материалов и создавать заметный перепад на поверхности.
Однако на участках, подверженных регулярным ударам, тонкая полка может деформироваться. Для защиты кромок в проходных зонах важны не только толщина, но и способ крепления, а также наличие опоры под всей поверхностью профиля.
Крепление листовых и панельных материалов
При монтаже облицовки уголок может выполнять роль прижимного или соединительного элемента. Нагрузка в таком узле зависит от размеров панели, её массы и расположения креплений.
Если профиль закреплён по всей длине с небольшим шагом, условия его работы отличаются от ситуации, когда тот же уголок удерживается только на концах.
Особенно внимательно следует оценивать толщину при использовании саморезов, винтов и заклёпок. Тонкая стенка может деформироваться под головкой крепёжного элемента или в зоне отверстия.
При выборе проверяют достаточность толщины для конкретного способа соединения, а также расстояние между крепёжными точками. Иногда увеличение количества креплений позволяет уменьшить локальные нагрузки, но не заменяет проверку прочности самого профиля.
Опорные элементы полок и стеллажей
В стеллажных конструкциях уголок может использоваться как опора для горизонтальной площадки. Здесь толщина влияет на прогиб и устойчивость элемента.
Если профиль закреплён по всей длине на жёстком основании, значительная часть нагрузки передаётся непосредственно через крепления. Когда между опорами имеется свободный пролёт, уголок начинает работать на изгиб.
При увеличении пролёта прогиб возрастает особенно быстро. Для простой балки на двух опорах под равномерно распределённой нагрузкой максимальный прогиб пропорционален четвёртой степени длины пролёта, если остальные параметры остаются постоянными.
Это означает, что увеличение расстояния между опорами вдвое при той же нагрузке на единицу длины способно увеличить прогиб в 16 раз.
При выборе толщины алюминиевого уголка важно учитывать не только предполагаемую нагрузку, но и геометрию самого профиля. В технических материалах АНЭП Металл обращается внимание на то, что Г-образное сечение образует ребро жёсткости, повышающее сопротивление конструкции механическим воздействиям.
Однако увеличение толщины стенки не всегда позволяет устранить чрезмерный прогиб. Если уголок используется в качестве длинной опоры, значительно повлиять на результат могут расстояние между креплениями и ширина полок. В таких случаях установка дополнительной опоры или изменение сечения иногда оказывается эффективнее простого увеличения толщины металла.
Детали, испытывающие вибрацию
Вибрационные нагрузки встречаются в креплениях оборудования, защитных кожухах и вспомогательных металлических конструкциях.
При периодических колебаниях опасность связана не только с максимальной величиной усилия, но и с количеством циклов нагружения. В местах отверстий, острых переходов и повреждений поверхности могут возникать зоны повышенных напряжений.
Более толстая стенка способна уменьшить деформации, но сама по себе не исключает усталостного повреждения материала.
Для таких узлов учитывают частоту и амплитуду колебаний, способ закрепления, свойства сплава и наличие концентраторов напряжений.
Толщина уголка и надёжность крепёжных соединений
При работе с алюминиевыми профилями значительная часть повреждений возникает не на свободных участках, а в местах соединения деталей.
Здесь одновременно действуют несколько факторов: давление крепежа на металл, усилие сдвига, возможный изгиб полки и концентрация напряжений возле отверстий.
Болтовые соединения
Болтовое крепление позволяет соединять профиль с металлическими и другими достаточно прочными основаниями. Однако затяжка болта создаёт сжимающее усилие, которое воспринимается поверхностями соединяемых деталей.
При недостаточной толщине полка может заметно прогибаться, особенно если под головкой болта находится небольшая опорная поверхность.
Распределить давление помогают шайбы подходящего диаметра. Но увеличение площади контакта не всегда компенсирует недостаточную толщину стенки.
Для нагруженных соединений проверяют возможность смятия металла, вырыва крепежа, разрушения ослабленного отверстиями сечения и деформации полки.
Заклёпочные соединения
Заклёпки применяют при сборке корпусов, облицовочных элементов и некоторых лёгких каркасных конструкций.
При установке вытяжной заклёпки возникает усилие, необходимое для формирования замыкающей головки. Тонкая стенка может деформироваться, если выбранная заклёпка не соответствует толщине соединяемых материалов.
Особое значение имеет суммарная толщина пакета деталей. Под неё подбирают рабочий диапазон длины заклёпки.
Если при изменении толщины уголка оставить прежний крепёж, соединение может оказаться неплотным либо заклёпка не сформирует правильную замыкающую головку.
Резьбовые отверстия
Иногда винты устанавливают непосредственно в резьбу, нарезанную в алюминиевом профиле. Возможность такого решения зависит от толщины стенки, диаметра резьбы, марки сплава и требуемой прочности соединения.
В тонких полках число полноценных витков резьбы ограничено. При значительном усилии затяжки возможно повреждение резьбы или вырывание винта.
Увеличение толщины позволяет получить большую длину резьбового зацепления, но достаточность соединения необходимо проверять расчётом.
При малой толщине могут применяться гайки, резьбовые заклёпки или другие крепёжные решения, позволяющие избежать нарезания резьбы непосредственно в стенке уголка.
Почему нельзя выбирать толщину отдельно от марки сплава
Два алюминиевых уголка с одинаковыми наружными размерами и толщиной могут иметь разную прочность.
Причина заключается в составе сплава и состоянии материала. Легирующие элементы и термическая обработка влияют на предел текучести, временное сопротивление разрыву и пластичность.
Например, профиль из термически упрочнённого сплава может выдерживать более высокие напряжения до возникновения остаточной деформации, чем аналогичный профиль из менее прочного материала.
При этом модуль упругости большинства конструкционных алюминиевых сплавов отличается относительно незначительно. Следовательно, замена одного сплава другим не всегда приводит к заметному изменению упругого прогиба.
Это принципиальное различие между прочностью и жёсткостью.
Прочность характеризует способность материала сопротивляться разрушению и недопустимой остаточной деформации.
Жёсткость определяет, насколько сильно элемент деформируется под действием нагрузки.
Если уголок выдерживает нагрузку без остаточных повреждений, но слишком сильно прогибается, применение более прочного сплава той же геометрии может не решить проблему. Потребуется изменить толщину, размеры профиля, расстояние между опорами или конструктивную схему.
Как толщина влияет на обработку алюминиевого профиля
С увеличением толщины меняются условия резки, сверления и подготовки деталей к монтажу. Различия особенно заметны при изготовлении большого количества одинаковых элементов.
Резка и обработка торцов
Тонкостенные алюминиевые уголки сравнительно легко разрезаются подходящими пилами по металлу. Однако при неправильном закреплении профиль может вибрировать, а его полки — смещаться под действием режущего инструмента.
Толстостенные изделия обычно лучше сопротивляются местному деформированию при зажиме, но требуют соответствующего режущего инструмента и режима обработки.
На качество реза влияют острота режущей кромки, жёсткость фиксации и скорость подачи.
После раскроя на торцах могут оставаться заусенцы. Их удаляют, чтобы обеспечить плотное прилегание деталей и уменьшить риск повреждения при монтаже.
Сверление отверстий
При сверлении уголков разной толщины меняется глубина обработки и характер образования стружки.
Для тонкостенных профилей особенно важно надёжно закрепить заготовку. Выход сверла из металла может сопровождаться образованием заусенца или местной деформацией стенки.
При работе с толстыми полками необходимо обеспечивать своевременное удаление стружки и выбирать режим сверления с учётом конкретного сплава.
Толщина также влияет на конструкцию крепёжного узла. Например, при увеличении стенки с 2 до 5 мм необходимо проверить, подходит ли прежняя длина болта или заклёпки.
При сверлении алюминиевого уголка толщина стенки влияет на режим обработки, образование заусенцев и требования к закреплению заготовки. Тонкие полки могут деформироваться при недостаточно жёсткой фиксации, а толстостенные профили требуют соответствующего инструмента и своевременного удаления стружки. После обработки проверяют состояние отверстий и прилегающих поверхностей, поскольку повреждения металла способны снизить надёжность крепёжного соединения.
Особенно важно согласовывать изменения толщины до изготовления партии. Даже при сохранении ширины полок замена профиля может потребовать изменения крепежа, размеров сопрягаемых деталей и технологических зазоров.
Как учитывать толщину при эксплуатации на открытом воздухе
Алюминий отличается способностью образовывать на поверхности естественную оксидную плёнку. Она замедляет дальнейшее окисление металла при многих условиях эксплуатации.
Однако коррозионная стойкость зависит от состава сплава, воздействия окружающей среды и состояния поверхности.
Увеличение толщины не является универсальным способом защиты от коррозии. Если профиль подвергается воздействию агрессивной среды, локальное повреждение может возникнуть даже на массивной детали.
Влияние влаги и контакта с другими металлами
В местах соединения алюминия с некоторыми другими металлами при наличии электролита возможна контактная коррозия.
Риск особенно заметен в соединениях, где влага задерживается между поверхностями.
Для снижения вероятности повреждений применяют совместимые крепёжные материалы, защитные покрытия и изолирующие прокладки.
Увеличение толщины уголка может повысить запас металла на случай поверхностного износа или коррозионного повреждения, но не устраняет причину разрушения.
Температурные изменения
Алюминий имеет относительно высокий коэффициент температурного расширения. При нагревании длинные профили изменяют свои размеры заметнее, чем аналогичные стальные элементы.
Приблизительный коэффициент линейного расширения алюминиевых сплавов составляет 23 × 10⁻⁶ 1/°C.
Например, трёхметровый уголок при повышении температуры на 40 °C удлинится примерно на 2,8 мм, если его тепловому расширению ничто не препятствует.
Толщина стенки почти не влияет на величину свободного температурного удлинения. Однако она влияет на жёсткость элемента и усилия, возникающие при ограничении температурных перемещений.
Для длинных наружных конструкций необходимо предусматривать возможность компенсации расширения и сжатия.
Практический подбор толщины для разных конструкций
Универсальной толщины, подходящей для всех алюминиевых уголков, не существует. Даже в пределах одной области применения условия работы могут значительно различаться.
При предварительном выборе полезно учитывать назначение профиля.
Лёгкие декоративные конструкции
Для оформления наружных углов, защиты торцов и обрамления панелей часто используют относительно тонкие уголки.
В подобных конструкциях важны ровность полок, качество поверхности и отсутствие заметных выступов после монтажа.
Если уголок закрепляется на жёстком основании по всей длине, требования к его собственной изгибной жёсткости могут быть невысокими.
При эксплуатации в местах, где возможны случайные удары, необходимо дополнительно оценивать сопротивление местным вмятинам и повреждениям.
Сборные корпуса и кожухи
В металлических корпусах уголок может соединять листовые элементы, удерживать панели или формировать внутренние опоры.
Толщину подбирают с учётом массы соединяемых деталей и расположения крепежа.
Для таких конструкций важно соблюдать баланс между достаточной жёсткостью и ограничениями по массе. Чрезмерно толстые элементы увеличивают вес корпуса и могут занимать дополнительное пространство внутри него.
Стеллажи и опорные площадки
При использовании уголков в качестве опор необходимо учитывать нагрузку от размещаемых предметов и расстояние между точками закрепления.
Особенно внимательно оценивают конструкции с выступающими участками. Если уголок работает как консоль, изгибающий момент у места закрепления может оказаться значительным даже при сравнительно небольшой нагрузке.
В таких случаях определяющими становятся не только толщина, но и геометрия полок, ориентация профиля и способ фиксации.
Вспомогательные производственные конструкции
Для монтажных рам, кронштейнов и креплений оборудования толщину выбирают исходя из расчётных усилий.
Кроме постоянной нагрузки, могут учитываться вибрация, случайные удары и температурные воздействия.
Если конструкция относится к ответственным или её повреждение способно привести к травмам и серьёзному материальному ущербу, параметры профиля должны подтверждаться инженерным расчётом.
Применение уголка увеличенной толщины без проверки работы соединений не обеспечивает автоматически необходимую надёжность.
Ошибки при выборе толщины алюминиевого уголка
Ошибки возникают не только при использовании слишком тонкого профиля. Избыточная толщина также способна создать дополнительные сложности.
Наиболее распространённые проблемы связаны со следующими решениями:
Выбор по внешнему виду. Массивный уголок кажется более надёжным, хотя его геометрия может не соответствовать направлению нагрузки.
Игнорирование расстояния между опорами. Даже толстый профиль может чрезмерно прогибаться при большом свободном пролёте.
Замена сплава без проверки характеристик. Одинаковая толщина не гарантирует одинаковую прочность материалов.
Неправильный подбор крепежа. Изменение толщины требует проверки длины болтов, заклёпок и параметров резьбового соединения.
Отсутствие учёта массы. Увеличение толщины всех элементов каркаса приводит к росту веса конструкции и нагрузки на основания.
Недостаточное внимание к местным деформациям. Прочность уголка в целом не исключает повреждения полки возле отверстия.
Особенно нежелательно выбирать профиль с большим запасом толщины без оценки конструкции. Иногда такой подход увеличивает массу и затраты на обработку, но почти не влияет на характер деформации наиболее нагруженного участка.
Как определить подходящую толщину без лишнего запаса металла
При выборе алюминиевого уголка необходимо учитывать работу всей конструкции, а не только характеристики отдельного профиля.
Предварительная оценка включает несколько параметров:
назначение уголка и характер действующих нагрузок;
расстояние между опорами и крепёжными точками;
ширину полок и ориентацию сечения;
марку алюминиевого сплава и состояние материала;
способ крепления и размеры отверстий;
допустимые прогибы и условия эксплуатации.
Для декоративных деталей часто достаточно подобрать толщину по требованиям к местной жёсткости и качеству поверхности. Для монтажных элементов необходимо учитывать усилия, передаваемые через соединения. В опорных и несущих конструкциях требуется проверка прочности, жёсткости и устойчивости.
Если расчёт показывает недостаточную жёсткость, увеличение толщины является лишь одним из возможных решений. Изменение ширины полок, сокращение пролёта, добавление опоры или переход на профиль другого сечения могут дать более заметный результат при меньшем увеличении массы.
Толщина алюминиевого уголка должна соответствовать конкретным условиям работы детали. Для ненагруженных элементов чрезмерный запас металла обычно не имеет практического смысла, а для силовых соединений недостаточная толщина может стать причиной деформации даже при правильно выбранных наружных размерах. Надёжность конструкции определяется совместной работой профиля, крепежа и опор, поэтому окончательный выбор делают с учётом всех этих элементов.
