Дверной проём в инженерном или хозяйственном помещении должен обеспечивать не только повседневный проход персонала. Через него заносят оборудование, перемещают тележки, заменяют крупные узлы и получают доступ к коммуникациям во время ремонта. Если ширины стандартной одностворчатой конструкции недостаточно, предусматривают дверь с двумя полотнами.

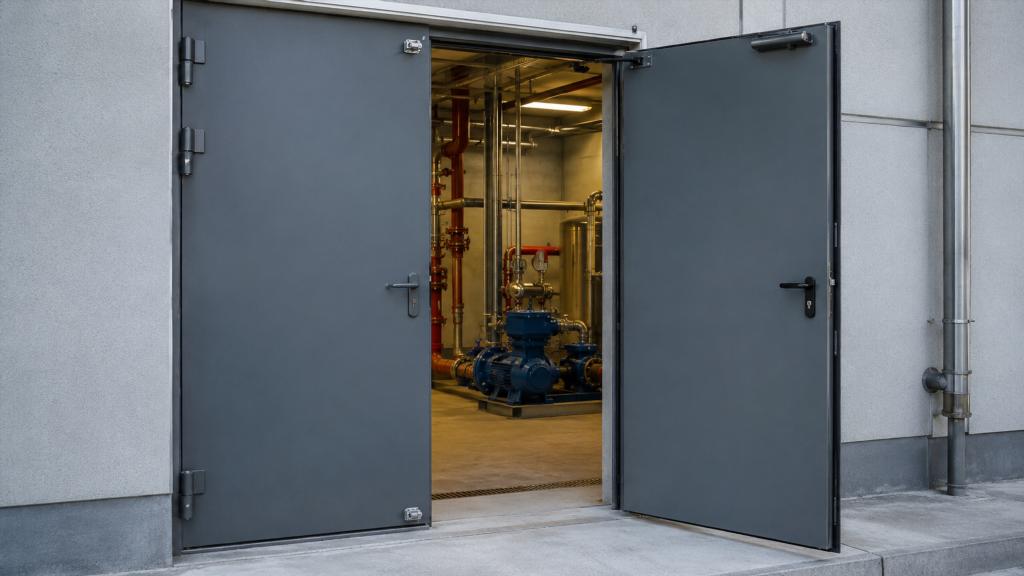

Технические двери двупольного типа устанавливают в котельных, электрощитовых, вентиляционных камерах, насосных, тепловых пунктах, серверных, мастерских, складских и производственных помещениях. Необходимость такой конструкции определяется размерами проёма, габаритами оборудования, режимом эксплуатации и требованиями проекта. Широкий проём сам по себе ещё не означает, что обе створки должны использоваться ежедневно.
Как устроена двупольная дверь
Двупольная конструкция состоит из коробки и двух отдельных полотен. Одна створка обычно является рабочей: её открывают при обычном входе в помещение. Другая остаётся зафиксированной и освобождается, когда требуется увеличить ширину прохода.
Створки могут быть одинаковыми или различаться по размеру. Конструкция с равными полотнами выглядит симметрично и обеспечивает два сопоставимых прохода. Асимметричная дверь включает широкую рабочую створку и более узкую дополнительную. Такой вариант удобен там, где сотрудники регулярно входят в помещение, а полный проём требуется только во время монтажа, ремонта или замены оборудования.
Неподвижную створку удерживают шпингалеты, ригели или специальные торцевые механизмы. Они фиксируют полотно в верхней и нижней частях коробки. После разблокировки створка открывается, и вместо обычного прохода образуется широкий свободный проём.
Активная и пассивная створки
Рабочую створку также называют активной. На ней размещают основную ручку, замок, защёлку и при необходимости доводчик. Пассивная створка в штатном режиме остаётся закрытой и служит опорой для запирания активного полотна.
На практике важно заранее определить, какая створка будет рабочей. На выбор влияют расположение оборудования, направление движения персонала, близость стен, трубопроводов, шкафов и других препятствий. Ошибка при проектировании может привести к тому, что открытое полотно перекроет проход или ограничит доступ к инженерным узлам.
В каких случаях двух створок действительно не хватает
Двупольную дверь выбирают не только ради увеличения ширины проёма. Она помогает организовать эксплуатацию помещения так, чтобы обычный доступ оставался удобным, а крупное оборудование можно было перемещать без демонтажа коробки или разрушения стены.
В помещение заносят крупное оборудование
Широкий проём нужен в помещениях, где размещают:
- электрические шкафы и распределительные панели;
- насосы, компрессоры и генераторы;
- вентиляционные установки и секции воздуховодов;
- теплообменники, котлы и водонагревательное оборудование;
- серверные стойки и телекоммуникационные шкафы;
- производственные станки и вспомогательные агрегаты;
- ёмкости, фильтры и элементы систем водоподготовки.
При выборе двери учитывают не только размеры оборудования в собранном виде. Некоторые установки заносят отдельными блоками, а другие поставляют на раме или поддоне. Дополнительное пространство требуется для упаковки, такелажных приспособлений, тележки и рук монтажников.
Если агрегат по ширине почти совпадает с проёмом, безопасно переместить его будет сложно. Выступающие детали могут повредить полотно, коробку, кабели или трубопроводы. Проход должен иметь монтажный запас, величина которого зависит от формы и массы перемещаемого объекта.
Оборудование периодически заменяют
Даже если помещение уже полностью оснащено, дверь проектируют с учётом будущего обслуживания. Насос, вентиляционный блок или распределительный шкаф может потребовать замены через несколько лет. Если оборудование нельзя вынести через существующий проём, ремонт здания заметно усложняется.
Двупольная конструкция позволяет сохранить удобную рабочую створку для повседневного доступа и открыть весь проём во время обслуживания. Пассивное полотно большую часть времени не мешает эксплуатации помещения и не занимает пространство при каждом проходе.
Особенно важно учитывать ремонтопригодность в помещениях, где оборудование встроено в общую инженерную систему здания. Демонтаж стены или дверной коробки ради замены агрегата способен затронуть отделку, коммуникации и соседние зоны.
Через проём перемещают грузы и тележки
В складских, хозяйственных и производственных помещениях через дверь регулярно проходят сотрудники с грузами. Стандартная створка может быть неудобной для широких тележек, контейнеров, длинномерных предметов и оборудования на колёсной платформе.
Постоянно держать обе створки открытыми обычно не требуется. Для обычного прохода используют активное полотно, а дополнительное освобождают при перемещении крупного груза. Такой режим уменьшает нагрузку на петли, упрощает запирание и помогает сохранять установленный микроклимат.
При частом движении тележек нижнюю часть полотен защищают металлическими накладками. Также предусматривают ограничители открывания, чтобы ручки и створки не ударялись о стены, оборудование или трубы.
Проём имеет большую ширину
Слишком широкое одностворчатое полотно получается тяжёлым и неудобным. Его сложнее открывать, удерживать и точно регулировать. Возрастает нагрузка на петли, коробку, доводчик и участок стены, к которому крепится конструкция.
Разделение широкого проёма на две створки позволяет уменьшить массу каждого полотна. Рабочая часть двери остаётся достаточно компактной для регулярного использования, а полная ширина доступна только при необходимости.
При этом двупольная конструкция должна быть правильно закреплена. Наличие двух полотен не компенсирует слабый проём, недостаточное количество точек фиксации или ошибки при установке коробки.
Этого требует организация эвакуационного выхода
В некоторых зданиях ширина и конструкция дверей связаны с расчётом путей эвакуации. Решение принимают по проектной документации с учётом назначения объекта, количества людей, категории помещений и действующих требований пожарной безопасности.
Нельзя автоматически считать любую двупольную техническую дверь эвакуационной или противопожарной. Это разные характеристики. Наличие двух створок указывает только на конструкцию, а огнестойкость и возможность применения на пути эвакуации должны подтверждаться исполнением конкретного изделия и проектным решением.
Если обе створки участвуют в обеспечении расчётной ширины выхода, механизмы фиксации и открывания подбирают так, чтобы они не мешали проходу в предусмотренном режиме. Обычные шпингалеты, требующие длительных действий или специальных инструментов, могут быть неприемлемы для такого применения.
Когда достаточно одностворчатой конструкции
Двупольная дверь не нужна только потому, что помещение относится к техническим. Для небольшой кладовой, компактной серверной или узла учёта может быть достаточно стандартного полотна.
Одностворчатая конструкция подходит, когда:
- ширина проёма обеспечивает проход персонала и перемещение оборудования;
- крупные агрегаты собирают внутри помещения из небольших компонентов;
- замена оборудования возможна через другой монтажный проём;
- дверь используется редко и не участвует в перемещении грузов;
- свободного места для открывания дополнительной створки нет;
- установка двух полотен не предусмотрена проектом.
Лишняя створка увеличивает количество петель, запирающих элементов, уплотнений и зон примыкания. Всё это требует регулировки и обслуживания. Если эксплуатационной необходимости в широком проходе нет, более простая дверь часто оказывается практичнее.
Как определить необходимую ширину проёма
Ориентироваться только на текущий дверной проём недостаточно. Его размеры могли быть приняты без учёта конкретного оборудования или измениться после отделочных работ.
Для расчёта собирают сведения о наиболее крупном объекте, который предстоит перемещать через дверь. Учитывают его ширину, высоту, глубину, массу, выступающие элементы и возможность поворота перед проёмом.
Что нужно измерить
Перед выбором конструкции проверяют:
- размеры дверного проёма без отделочных накладок;
- ширину и высоту оборудования в транспортном положении;
- габариты рамы, поддона или тележки;
- свободное пространство перед дверью и внутри помещения;
- возможность разворота длинного или широкого объекта;
- расположение ступеней, порогов, труб и кабельных трасс;
- толщину будущего напольного покрытия;
- направление открывания обеих створок.
Ширина полотен и фактическая ширина свободного прохода не совпадают. Часть пространства занимает коробка, петли, притвор и пассивная створка в открытом положении. Нужный размер проверяют по рабочим чертежам конкретной конструкции.
Если оборудование уже выбрано, полезно составить схему его перемещения от точки разгрузки до места установки. Широкая дверь не решит задачу, если на маршруте есть узкие коридоры, крутые повороты, низкие участки или перепады уровня пола.
Равнопольная или неравнопольная дверь
Равнопольная модель состоит из двух створок одинаковой или близкой ширины. Она подходит для проёмов, через которые регулярно проходит широкий поток людей или перемещаются крупные грузы. Обе части конструкции могут использоваться достаточно часто.
Неравнопольная дверь имеет широкую активную и узкую пассивную створку. Для большинства технических помещений это удобное решение: ежедневный проход не получается чрезмерно широким, а при необходимости проём раскрывается полностью.
Соотношение размеров выбирают исходя из режима эксплуатации. Рабочая створка должна быть удобной для сотрудника с инструментом, сумкой или небольшим грузом. Слишком узкое полотно затруднит проход, а чрезмерно широкое станет тяжёлым и потребует больше места для открывания.
Какие характеристики нужно учитывать
Двупольная дверь должна соответствовать условиям конкретного помещения. Универсальной конструкции для котельной, насосной, склада и серверной не существует.
Материал полотна и коробки
Для инженерных и производственных зон часто применяют металлические конструкции. Они устойчивы к ударам, подходят для интенсивной эксплуатации и позволяют устанавливать усиленную фурнитуру.
Толщина металла сама по себе не определяет надёжность двери. Значение имеют внутреннее усиление, конструкция коробки, качество сварных соединений, количество петель и способ крепления к стене.
Для сухих помещений с небольшой нагрузкой могут использоваться и другие материалы, если они соответствуют проекту и условиям эксплуатации. В зонах с высокой влажностью особое внимание уделяют защите поверхности и местам повреждения покрытия.
Направление открывания
Открытые створки не должны:
- перекрывать проходы и лестничные площадки;
- упираться в оборудование или коммуникации;
- закрывать доступ к выключателям и запорной арматуре;
- мешать работе соседних дверей;
- создавать опасные узкие участки;
- блокировать перемещение крупного агрегата.
Направление открывания проверяют одновременно для активного и пассивного полотна. Дополнительная створка может использоваться редко, но для неё всё равно требуется свободная зона.
Порог
Порог повышает герметичность, помогает ограничить проникновение пыли, воздуха и запахов. В отдельных помещениях он может участвовать в защите от растекания воды.
Одновременно высокий порог затрудняет перемещение тележек и тяжёлого оборудования. Колёса могут застревать или ударяться о выступ, а груз — терять устойчивость. Решение о наличии и форме порога принимают с учётом назначения помещения и требований к изоляции.
Для маршрутов с регулярным движением тележек рассматривают минимальный перепад уровня, съёмные элементы или специальные конструктивные решения. Самостоятельно убирать предусмотренный проектом порог нельзя, особенно у дверей со специальными характеристиками.
Уплотнение и теплоизоляция
В отапливаемом здании дверь может отделять помещение с другим температурным режимом. Для снижения сквозняков используют уплотнители по периметру створок и в зоне их соединения.
У двупольной двери больше линий примыкания, чем у одностворчатой. Кроме контакта полотен с коробкой, требуется герметизация центрального притвора. При неточной регулировке именно эта зона часто становится источником продувания, шума и проникновения пыли.
Если помещение неотапливаемое или выходит непосредственно наружу, оценивают утепление полотен, риск образования конденсата и устойчивость покрытия к перепадам температуры.
Вентиляционные решётки
Некоторым техническим помещениям требуется постоянный приток или переток воздуха. В таком случае в полотно может устанавливаться вентиляционная решётка.
Её расположение и площадь определяются расчётом вентиляции, а не только удобством изготовления двери. Решётка влияет на шумоизоляцию, герметичность и другие характеристики конструкции. Для помещений со специальными требованиями применяют изделия, предусмотренные проектом.
Замки и контроль доступа
Способ запирания зависит от того, кто и как часто входит в помещение. Это может быть обычный механический замок, система контроля доступа, электромеханическое устройство или комбинация нескольких решений.
Активная створка должна надёжно фиксироваться в пассивной или в элементах коробки. Пассивное полотно не должно самопроизвольно освобождаться при закрывании основной двери.
Если доступ требуется аварийным службам или нескольким эксплуатационным подразделениям, заранее определяют порядок хранения ключей и разблокировки системы.
Особенности противопожарного исполнения
Двупольная противопожарная дверь представляет собой сертифицированную конструкцию с установленным пределом огнестойкости. Нельзя получить такие свойства простой установкой термостойкого уплотнителя или заменой обычного полотна на более толстое.
Все основные элементы должны соответствовать испытанному исполнению:
- полотна и коробка;
- внутреннее заполнение;
- петли и замки;
- терморасширяющиеся уплотнители;
- доводчики;
- координатор закрывания;
- остекление и вентиляционные элементы, если они предусмотрены;
- способ монтажа.
Для двупольной модели важна последовательность закрывания створок. Если пассивное полотно должно закрыться раньше активного, устанавливают координатор. Без него створки могут встретиться в неправильном положении, из-за чего дверь не закроется полностью.
Заменять штатную фурнитуру на произвольные детали нежелательно. Изменение конструкции способно нарушить её рабочие характеристики.
Что важно при монтаже
Широкая коробка чувствительна к перекосам. Даже небольшое отклонение может привести к неравномерным зазорам, затруднённой работе замка и неправильному соединению створок.
Во время установки проверяют геометрию проёма, прочность основания и соответствие крепежа материалу стены. Коробку фиксируют так, чтобы нагрузка от тяжёлых полотен не вызывала постепенного смещения.
После монтажа обе створки должны двигаться без рывков и самопроизвольного открывания. Ригели пассивного полотна обязаны свободно входить в ответные отверстия. Активная створка должна закрываться без удара и чрезмерного усилия.
Отдельно проверяют полный свободный проход. Иногда открытая пассивная створка, выступающая ручка или ограничитель уменьшают доступную ширину и мешают перемещению оборудования.
Распространённые ошибки при выборе
Одна из частых ошибок — подбор двери только по ширине строительного проёма. После установки коробки и отделки полезный проход оказывается меньше ожидаемого.
Проблемы также возникают, когда размеры оборудования учитывают без упаковки, рамы и транспортной тележки. Ещё одна ситуация — широкий проём есть, но открыть створки полностью нельзя из-за стены, труб или стоящего рядом шкафа.
К другим ошибкам относятся:
- слишком узкая рабочая створка;
- отсутствие запаса для замены оборудования;
- слабое крепление тяжёлой коробки;
- неудобное расположение шпингалетов;
- высокий порог на пути тележек;
- отсутствие защиты полотна от ударов;
- неправильная последовательность закрывания створок;
- использование обычной двери там, где проектом предусмотрено специальное исполнение.
Исправление таких недочётов после завершения отделки часто требует демонтажа конструкции и доработки проёма.
Как понять, что двупольная дверь оправдана
Две створки нужны, когда широкий проход имеет конкретное эксплуатационное назначение. Это может быть монтаж крупного оборудования, регулярное движение грузов, будущая замена инженерных узлов или обеспечение предусмотренной проектом ширины выхода.
Перед выбором оценивают не только сам дверной проём, но и весь маршрут перемещения оборудования, свободное место для открывания полотен, характеристики стен и режим доступа в помещение. Для ежедневного использования обычно оставляют одну активную створку, а пассивную открывают во время ремонтных и монтажных работ.
Если стандартного прохода достаточно для людей, инструментов и всех элементов оборудования, двупольная конструкция может оказаться избыточной. Решение должно опираться на реальные размеры, условия эксплуатации и проектные требования, а не только на назначение помещения.
