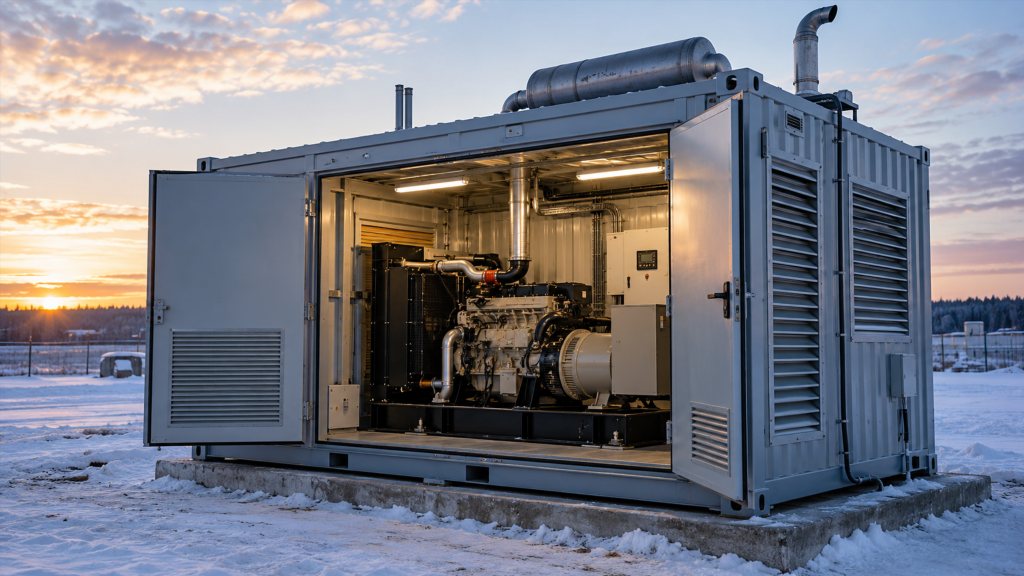

Для чего нужен блок-контейнер для ДГУ

Дизель-генераторная установка может работать как резервный или основной источник электроэнергии на промышленном объекте, строительной площадке, складе, в инженерной инфраструктуре и на удалённой территории. Сам генератор рассчитан на значительные нагрузки, однако его эксплуатация под открытым небом связана с воздействием осадков, низких температур, пыли и других внешних факторов. Одним из способов организовать защищённое размещение оборудования становятся блок-контейнеры, ознакомиться с которыми можно на https://zimcom.ru/catalog/block-konteineri/.

Они представляют собой не просто металлическую оболочку вокруг генератора. Это техническое помещение, конструкция и оснащение которого подбираются с учётом мощности ДГУ, климатических условий, режима эксплуатации и требований к обслуживанию. Внутри необходимо поддерживать условия, при которых двигатель, генератор, система охлаждения, автоматика и вспомогательные узлы могут стабильно работать и оставаться доступными для осмотра и ремонта.

Какие задачи решает блок-контейнер

Основная функция связана с изоляцией оборудования от внешней среды. Дизельная электростанция включает большое количество металлических, электрических и электронных компонентов. Хотя многие из них имеют собственную защиту, постоянное воздействие влаги, грязи и резких температурных изменений способно ускорить износ.

Блок-контейнер одновременно решает несколько задач:

защищает ДГУ от дождя, снега, ветра и прямого воздействия солнечных лучей
ограничивает попадание пыли и посторонних загрязнений
позволяет поддерживать допустимую температуру внутри помещения
создаёт контролируемые условия для вентиляции и отвода тепла
уменьшает распространение шума от работающего двигателя
препятствует свободному доступу посторонних к оборудованию
обеспечивает пространство для осмотра, обслуживания и ремонта
позволяет разместить вспомогательные инженерные системы рядом с генератором

Набор функций зависит от комплектации. Контейнер для небольшой резервной установки, запускающейся несколько раз в год, может заметно отличаться от модуля, внутри которого круглосуточно работает мощная электростанция.

Защита оборудования от погоды

Даже если отдельные компоненты генератора допускают эксплуатацию при низких температурах, размещение установки на открытом воздухе создаёт дополнительные риски. Осадки попадают на корпус, электрические соединения и элементы системы охлаждения. Ветер переносит пыль, песок, растительные остатки и мелкий мусор. При перепадах температуры внутри узлов и шкафов может образовываться конденсат.

Контейнер формирует физический барьер между оборудованием и окружающей средой. Наружная обшивка принимает на себя воздействие осадков, а конструкция стен и кровли ограничивает проникновение воды внутрь.

При этом полной герметичности техническому помещению не требуется. Работающий двигатель нуждается в большом объёме воздуха. Через контейнер постоянно проходит воздушный поток, необходимый для горения топлива и охлаждения установки. Задача конструкции заключается не в полной изоляции внутреннего пространства, а в управляемом воздухообмене без прямого попадания осадков на оборудование.

Защита от пыли и загрязнений

Запылённость особенно важна на строительных площадках, промышленных территориях, карьерах и грунтовых площадках. Воздушный поток, проходящий через систему охлаждения, способен переносить значительное количество мелких частиц.

Пыль оседает на радиаторе, электрических элементах и внутренних поверхностях. Загрязнение радиатора ухудшает теплообмен, а накопление пыли внутри электрооборудования создаёт дополнительные проблемы при эксплуатации.

Воздухозаборные проёмы блок-контейнера размещают с учётом направления движения воздуха через установку. В зависимости от условий применяются защитные жалюзи, сетки и другие элементы, ограничивающие попадание крупных загрязнений. Любое дополнительное сопротивление воздушному потоку учитывают при проектировании вентиляции.

Работа ДГУ при низкой температуре

Зимняя эксплуатация создаёт отдельную группу требований. При сильном охлаждении изменяется вязкость моторного масла, ухудшаются условия запуска двигателя, снижается эффективность аккумуляторных батарей. Состояние топлива также зависит от температуры.

Утеплённый блок-контейнер позволяет создать ограниченный внутренний объём, температуру которого проще контролировать, чем температуру самой установки на открытом воздухе.

Стены, крыша, двери и иногда пол выполняются с теплоизоляционным слоем. Этого недостаточно для поддержания положительной температуры без источника тепла, если на улице сильный мороз. В контейнере могут устанавливаться электрические обогреватели, а сама ДГУ оснащаться предпусковым подогревом охлаждающей жидкости.

Когда генератор остановлен, отопление не позволяет внутреннему пространству чрезмерно охлаждаться. После запуска ситуация меняется: двигатель выделяет большое количество тепла, и вместо обогрева требуется эффективное его удаление.

Получается технически важное сочетание противоположных режимов. На стоянке контейнер должен сохранять тепло, а при работе ДГУ быстро отводить его наружу.

Вентиляция и отвод тепла

Тепловой режим относится к наиболее значимым вопросам при проектировании контейнерной электростанции. Дизельный двигатель преобразует в электрическую энергию только часть энергии топлива. Значительное количество тепла уходит через систему охлаждения, выпускные газы и нагретые поверхности.

Радиатор ДГУ постоянно пропускает через себя воздух. Для его нормальной работы необходимо обеспечить поступление наружного воздуха и свободный выход нагретого потока.

Размер вентиляционных проёмов нельзя определять только по площади самого контейнера. Учитываются характеристики конкретной установки, мощность двигателя, параметры вентилятора радиатора, допустимое аэродинамическое сопротивление и температура наружного воздуха.

Что происходит при недостаточной вентиляции

Если горячий воздух не успевает выходить из контейнера, температура внутри начинает повышаться. Радиатор получает уже нагретый воздух и хуже охлаждает двигатель. При дальнейшем росте температуры автоматика может остановить установку по перегреву.

Проблема возникает и при неправильном расположении вентиляционных отверстий. Например, нагретый воздух после радиатора может частично возвращаться к воздухозабору. Формируется короткий замкнутый поток, при котором многократно используется один и тот же нагревающийся воздух.

В грамотно организованной системе холодный поток поступает со стороны, где расположен воздухозабор оборудования, проходит через помещение и радиатор, после чего удаляется наружу без заметной рециркуляции.

Отвод выхлопных газов

Дизельный двигатель невозможно эксплуатировать в закрытом помещении без отдельного отвода выхлопа. Выпускные газы должны выводиться за пределы контейнера по газоотводной трассе.

В систему обычно входят трубопровод и глушитель. Нагретые элементы располагаются так, чтобы исключить опасный контакт с конструкциями контейнера, кабелями и обслуживающим персоналом. На отдельных участках применяется теплоизоляция.

Особого внимания требуют места прохода выхлопной трубы через стену или крышу. Здесь необходимо учитывать высокую температуру трубопровода, тепловое расширение и герметичность ограждающей конструкции.

При проектировании учитывают и сопротивление выпускного тракта. Слишком длинная трасса, большое количество поворотов или неподходящий глушитель увеличивают противодавление, что может отрицательно сказаться на работе двигателя.

Снижение уровня шума

Работа дизельного двигателя сопровождается механическим шумом, звуком системы выпуска и движением больших объёмов воздуха через радиатор. На открытой площадке этот шум распространяется практически без препятствий.

Металлический контейнер сам по себе не гарантирует заметного снижения звуковой нагрузки. Более того, жёсткие поверхности могут отражать звук внутри помещения. Для шумозащитного исполнения применяются специальные решения.

Стены и потолок могут дополняться звукопоглощающими материалами. Воздухозаборные и выпускные отверстия оборудуются конструкциями, которые позволяют проходить воздуху, одновременно препятствуя прямому распространению звуковой волны. Выхлопная система оснащается глушителем.

Шумозащита всегда связана с вентиляцией. Чем сложнее путь движения воздуха, тем выше его сопротивление. Избыточное ограничение воздушного потока способно привести к перегреву ДГУ. Требуемый уровень звукоизоляции приходится согласовывать с характеристиками системы охлаждения.

Защита от постороннего доступа

Дизельная электростанция содержит движущиеся детали, горячие поверхности, топливо и электрическое оборудование. Свободный доступ к ней нежелателен не только из-за риска повреждения или хищения оборудования, но и из-за требований безопасности.

Закрываемый блок-контейнер ограничивает доступ внутрь. Двери могут снабжаться замками, а вентиляционные проёмы закрываются решётками или жалюзи.

Особенно актуальна такая защита для автономных ДГУ, расположенных на удалённых объектах. Генератор может находиться далеко от постоянно присутствующего персонала, при этом автоматически запускаться при исчезновении основного питания.

Контейнер одновременно становится техническим помещением и физическим ограждением работающего оборудования.

Пространство для технического обслуживания

ДГУ требует регулярной замены масла, фильтров и других расходных материалов. Необходимо проверять аккумуляторы, состояние соединений, систему охлаждения и топливные линии. Периодически требуется доступ к более крупным узлам.

Размер контейнера определяется не только длиной и шириной генераторной установки. Между оборудованием и стенами должны оставаться проходы, достаточные для обслуживания.

Почему слишком компактный контейнер создаёт проблемы

Желание уменьшить габариты модуля понятно: компактную конструкцию проще перевозить и размещать на площадке. Однако слишком маленькое внутреннее пространство усложняет эксплуатацию.

Если фильтр расположен в нескольких сантиметрах от стены, его замена превращается в трудоёмкую операцию. Аналогичная ситуация возникает с аккумуляторами, стартером, радиатором и другими узлами.

Иногда необходимо предусмотреть возможность демонтажа крупного оборудования. Для этого применяются широкие двери, съёмные панели или отдельные технологические проёмы.

Удобство обслуживания влияет не только на работу персонала. Если до узла сложно добраться, его осмотр может занимать больше времени, а простая операция потребует частичной разборки соседних элементов.

Размещение вспомогательных систем

Блок-контейнер позволяет собрать несколько элементов электростанции в одном техническом модуле. Помимо самой ДГУ внутри или в отдельных отсеках могут находиться щиты управления, автоматика, отопительное оборудование, элементы пожарной сигнализации и другие системы.

Состав оборудования зависит от назначения объекта.

Для резервной электростанции большое значение имеет автоматика запуска. Она контролирует основную сеть и подаёт команду на запуск двигателя при исчезновении напряжения. После восстановления внешнего питания установка возвращается в режим ожидания.

На удалённых объектах используются системы дистанционного контроля. Они позволяют получать информацию о состоянии генератора, авариях, уровне топлива и других параметрах без постоянного присутствия оператора.

Топливная система внутри контейнерной ДГУ

Продолжительность автономной работы зависит от запаса топлива. Небольшие установки могут использовать встроенный бак, но при длительной работе его объёма недостаточно.

В контейнерной электростанции могут применяться расходные баки и внешние топливные ёмкости. Компоновка зависит от мощности двигателя, требуемого времени автономной работы и условий объекта.

Топливные линии необходимо защищать от механических повреждений и утечек. Если бак находится внутри технического помещения, его размещение должно учитывать доступ для контроля и обслуживания.

Наличие значительного запаса дизельного топлива одновременно повышает требования к пожарной безопасности и организации внутреннего пространства.

Пожарная безопасность

Внутри блок-контейнера одновременно присутствуют топливо, нагретые детали двигателя, электрооборудование и кабельные линии. Эти особенности учитываются ещё на этапе проектирования.

Материалы внутренней отделки и теплоизоляции подбираются с учётом требований пожарной безопасности. Горячие поверхности выхлопной системы отделяются от чувствительных к температуре элементов. Электропроводка прокладывается так, чтобы снизить вероятность её повреждения при обслуживании оборудования.

В зависимости от объекта контейнер может оснащаться пожарной сигнализацией и средствами автоматического пожаротушения. Состав такой системы определяется характеристиками электростанции и требованиями к конкретному месту эксплуатации.

Основание для размещения оборудования

Дизель-генератор имеет значительную массу, а при работе создаёт вибрацию. Эти нагрузки воспринимает основание контейнера.

Каркас должен сохранять геометрию при транспортировке и эксплуатации. Участок под контейнер также подготавливается с учётом массы модуля и характеристик грунта.

Используются бетонные площадки, фундаментные элементы и другие подготовленные основания. Важно исключить существенный перекос конструкции. Он может создавать проблемы с дверями, расположением оборудования и подключёнными коммуникациями.

Между рамой ДГУ и основанием применяются виброизолирующие элементы. Они уменьшают передачу колебаний на конструкцию контейнера и далее на фундамент.

Контейнер для резервной и постоянно работающей электростанции

Режим эксплуатации заметно влияет на требования к контейнеру.

Резервная ДГУ большую часть времени находится в состоянии готовности. Для неё важны условия уверенного запуска после длительного простоя: температура двигателя, заряд аккумуляторов, состояние топлива и работоспособность автоматики.

Электростанция, используемая как основной источник питания, может работать много часов подряд. Для неё особенно важны вентиляция, запас топлива, удобство обслуживания и возможность оперативно выполнять регламентные работы.

При постоянной эксплуатации увеличивается и значение шумоизоляции, поскольку генератор создаёт звуковую нагрузку не несколько минут во время аварии, а в течение значительной части суток.

Чем блок-контейнер отличается от простого металлического корпуса

Внешне технический контейнер действительно может напоминать обычный металлический модуль. Разница заключается в его внутреннем устройстве.

Контейнер для ДГУ проектируется с учётом тепловыделения оборудования, воздушных потоков, выхлопной системы, вибрации, доступа к узлам и прокладки коммуникаций. Положение дверей и вентиляционных проёмов связано с компоновкой конкретного оборудования.

Простая металлическая коробка способна защитить генератор от дождя, но одновременно создать новые проблемы. Без рассчитанной вентиляции двигатель будет перегреваться. Без организации выхлопа эксплуатация станет опасной. Недостаток пространства затруднит обслуживание, а отсутствие теплоизоляции не позволит нормально подготовить установку к запуску в мороз.

Блок-контейнер выполняет функцию полноценного технического помещения, параметры которого связаны с характеристиками размещённой внутри электростанции.

Что учитывать при выборе контейнера для ДГУ

Универсальной конструкции, одинаково подходящей для любых генераторов, нет. На компоновку влияют мощность установки, её размеры, система охлаждения и условия на площадке.

При выборе необходимо учитывать климат региона, предполагаемую продолжительность работы, требования по шуму, доступность электростанции для персонала и периодичность обслуживания. Отдельно оценивают необходимость дополнительного топливного оборудования, отопления, пожарной автоматики и дистанционного контроля.

Значение имеет и способ доставки. Габариты и масса собранного модуля должны соответствовать возможностям транспортировки и разгрузки на объекте. Если площадка расположена в труднодоступном месте, этот фактор способен повлиять на конструкцию не меньше, чем характеристики самого генератора.

Блок-контейнер как часть электростанции

Контейнерное исполнение позволяет превратить отдельную дизель-генераторную установку в более самостоятельный энергетический модуль. В одной конструкции объединяются генератор, защита от окружающей среды, вентиляция, выхлопная система, элементы электроснабжения и вспомогательное оборудование.

При правильной компоновке контейнер не мешает работе ДГУ, а создаёт необходимые для неё условия. В состоянии ожидания он защищает оборудование от осадков, холода и постороннего доступа. После запуска обеспечивает приток воздуха и удаление тепла. Во время обслуживания даёт персоналу доступ к узлам и расходным материалам.

Именно сочетание этих функций отличает блок-контейнер для дизель-генератора от обычного защитного корпуса. Это часть инженерной системы электроснабжения, от конструкции которой зависят условия запуска, охлаждения, обслуживания и длительной эксплуатации оборудования.
