Пассивная защита промышленных объектов: виды и особенности

Промышленные предприятия представляют собой сложные инженерные комплексы, где повреждение даже небольшого участка оборудования способно нарушить работу целой технологической линии. Особого внимания требуют энергетические установки, резервуарные парки, распределительные узлы, склады и открытые производственные площадки. Их безопасность зависит не только от исправности оборудования, но и от способности инфраструктуры выдерживать внешние воздействия.

Одним из направлений инженерной безопасности остается пассивная защита промышленных объектов. Она предусматривает использование физических барьеров, экранов, ограждений и специальных укрытий, которые ограничивают воздействие опасных факторов на оборудование и сооружения. Такие конструкции применяются для снижения последствий механических повреждений, разлета осколков, случайных столкновений и других внешних угроз, включая воздействие беспилотных летательных аппаратов.

Что представляет собой пассивная защита

Пассивной называют защиту, которая выполняет свою функцию без необходимости обнаруживать опасность и запускать специальный механизм реагирования. В отличие от автоматизированных систем наблюдения, сигнализации или активного противодействия, физический барьер находится в рабочем состоянии постоянно.

Основная задача таких сооружений заключается в ограничении воздействия на защищаемый объект. В зависимости от конструкции они могут препятствовать непосредственному контакту с оборудованием, поглощать часть энергии удара, задерживать обломки или изменять направление их движения.

На промышленных предприятиях используются несколько разновидностей пассивной защиты:

Защитные ограждения — ограничивают доступ к опасным зонам и создают физическое препятствие вокруг оборудования.
Противоосколочные экраны — предназначены для снижения воздействия разлетающихся фрагментов при авариях и разрушении конструкций.

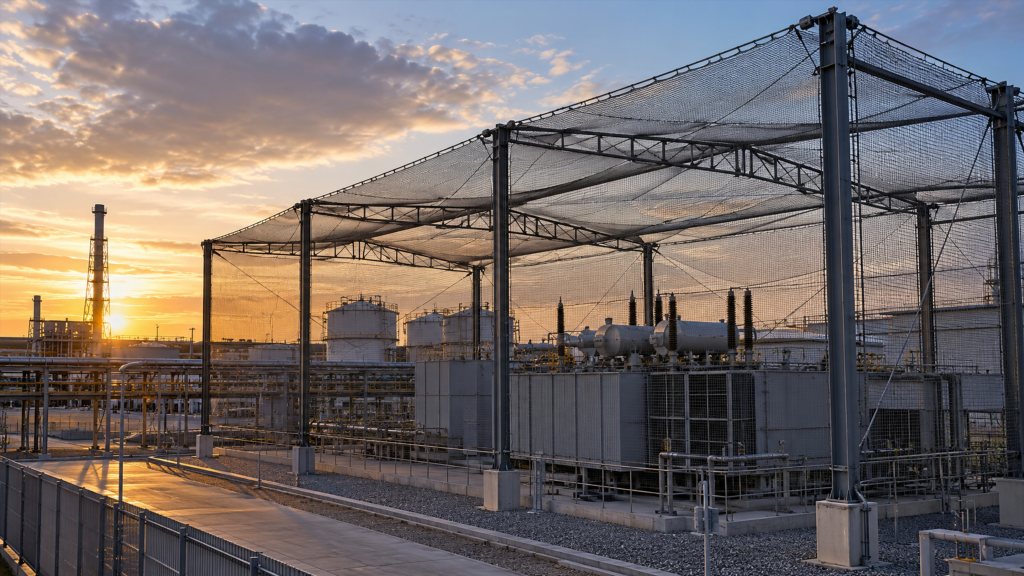

Сетчатые укрытия — формируют пространственный барьер над оборудованием или вокруг него.
Жесткие защитные сооружения — включают железобетонные стены, усиленные перекрытия и специальные защитные оболочки.
Модульные металлоконструкции — позволяют организовать локальную защиту отдельных технологических участков.

Эти сооружения различаются по массе, прочности, способу установки и характеру воспринимаемых нагрузок. Универсальной конструкции, одинаково подходящей для всех производственных объектов, не существует.

Основные виды защитных конструкций

Жесткие защитные экраны и ограждения

Жесткие экраны изготавливают из стали, железобетона и других материалов, способных воспринимать значительные механические воздействия. Их устанавливают рядом с технологическим оборудованием, резервуарами, трубопроводами и участками, где возможно образование опасных осколков.

Принцип действия основан на механическом сопротивлении внешней нагрузке. При столкновении с препятствием энергия передается защитному сооружению и далее распределяется между его элементами.

Важную роль играет расположение экрана относительно оборудования. Даже прочная конструкция может оказаться малоэффективной, если за ней недостаточно пространства для деформации или если возможные фрагменты способны пройти через незащищенные участки.

Жесткие сооружения обладают высокой несущей способностью, но имеют существенную массу. Их установка нередко требует отдельных фундаментов, проверки грунтового основания и учета дополнительных нагрузок на существующие конструкции.

Сетчатые защитные системы

Сетчатые конструкции отличаются от сплошных экранов способностью деформироваться под воздействием нагрузки. Они могут состоять из металлических тросов, полимерных волокон или комбинированных элементов, закрепленных на пространственном каркасе.

При ударе сетчатое полотно прогибается, вовлекая в работу соседние участки. Часть энергии расходуется на деформацию материала, а возникающие усилия передаются через несущие элементы к опорам и креплениям.

Такие сооружения рассматриваются для защиты открытых технологических площадок, энергетического оборудования, отдельных участков складских комплексов и промышленных установок от определенных видов внешнего механического воздействия.

Инженерная оценка сетчатых укрытий не ограничивается прочностью защитного полотна. Важную роль играет устройство всей конструкции, включая несущие тросы, опоры и узлы крепления. Для изучении технических решений можно перейти к примеру системы, в которой сочетаются основная и вспомогательная тросовые сети, защитное полотно и металлические элементы с антикоррозионным покрытием. Однако надежность подобного сооружения определяется не только характеристиками материалов, но и распределением нагрузок, допустимым прогибом и расстоянием до защищаемого оборудования.

Особенностью сетчатых систем является сравнительно небольшая масса по отношению к площади перекрываемого пространства. Однако это преимущество не отменяет необходимости рассчитывать воздействие ветра, снега, обледенения и динамических нагрузок.

Каркасные и модульные укрытия

Каркасные сооружения представляют собой пространственные системы из металлических стоек, балок, ферм и связей. На несущие элементы устанавливают защитные панели, сетки или другие ограждающие материалы.

Модульное исполнение позволяет адаптировать конструкцию к конфигурации производственного участка. Отдельные элементы могут изготавливаться заранее, а соединяться непосредственно на площадке.

Для действующих предприятий особенно важно учитывать расположение транспортных проездов, технологических коммуникаций и зон обслуживания оборудования. Защитное сооружение не должно препятствовать проведению регламентных работ, эвакуации персонала или работе аварийных служб.

Модульность также облегчает замену поврежденных элементов, если соединения изначально рассчитаны на демонтаж.

Как работают пассивные защитные конструкции

Эффективность физического барьера определяется не только прочностью материала. Существенное значение имеет характер воздействия, способность конструкции деформироваться и способ передачи усилий на основание.

Поглощение и перераспределение энергии

При механическом столкновении возникает кратковременная динамическая нагрузка. Ее величина зависит от массы движущегося тела, скорости, продолжительности контакта и особенностей взаимодействующих материалов.

Жесткие и гибкие конструкции реагируют на такое воздействие по-разному.

Массивный экран сопротивляется деформации и передает нагрузку через собственную структуру. Гибкая система допускает определенное перемещение элементов, за счет которого изменяется характер передачи усилий.

Для сетчатых укрытий особенно важны прочность соединений и допустимая величина прогиба. Полотно может сохранить целостность, но при чрезмерной деформации соприкоснуться с оборудованием, которое должно защищать.

По этой причине расчет включает не только проверку прочности, но и оценку перемещений элементов.

Защита от осколков и вторичных повреждений

В промышленных условиях опасность нередко связана с разлетом твердых фрагментов при разрушении оборудования, повреждении емкостей или других аварийных событиях.

Противоосколочные барьеры предназначены для ограничения зоны распространения таких элементов. Их эффективность зависит от материала, толщины, способа крепления, геометрии и характеристик возможных фрагментов.

Сплошные экраны могут задерживать небольшие обломки, которые проходят через крупноячеистое полотно. Сетчатые системы, в свою очередь, отличаются характером деформации и могут применяться при других расчетных условиях.

При наличии нескольких опасных факторов используют комбинированные конструкции. Например, гибкий внешний барьер может сочетаться с локальным жестким экраном вокруг оборудования. При этом защитные свойства такой системы должны подтверждаться расчетами и испытаниями для предусмотренных воздействий.

Ограничения пассивной защиты

Ни одна физическая конструкция не обеспечивает абсолютной безопасности. Барьер, рассчитанный на определенный вид механического воздействия, может оказаться недостаточным при других нагрузках.

Сетчатое укрытие не следует автоматически считать взрывозащитным сооружением. При взрыве возникают дополнительные опасные факторы, включая ударную волну, тепловое воздействие и разлет фрагментов. Способность сетки задержать движущийся предмет сама по себе не подтверждает защиту от всего комплекса этих воздействий.

Аналогично наличие металлического ограждения не гарантирует устойчивость к крупным обломкам или высокоскоростным столкновениям.

Назначение конструкции, допустимые воздействия и ограничения ее применения должны быть определены в проектной документации.

Материалы для изготовления защитных сооружений

Выбор материала связан с условиями эксплуатации, требуемой несущей способностью и характером возможных нагрузок.

Сталь и металлические тросы

Сталь широко применяется при изготовлении опор, ферм, рам, защитных панелей и тросовых элементов.

Она обладает высокой прочностью, хорошо изученными механическими характеристиками и позволяет создавать конструкции различной геометрии.

Для открытых промышленных площадок важна коррозионная стойкость. Воздействие влаги, промышленных выбросов и температурных колебаний постепенно ухудшает состояние незащищенного металла.

Для продления срока службы применяют горячее цинкование, специальные лакокрасочные покрытия и другие способы защиты поверхности.

В тросовых системах дополнительно контролируют состояние отдельных проволок, соединительных элементов и участков крепления.

Полимерные и высокопрочные волокна

Синтетические материалы позволяют создавать гибкие сетки с небольшой массой. В защитных конструкциях могут использоваться полиамидные волокна, арамидные материалы и другие технические полимеры.

Их характеристики существенно различаются. Одни материалы хорошо переносят многократные изгибы, другие обладают высокой прочностью при растяжении или устойчивостью к определенным механическим воздействиям.

При выборе учитывают чувствительность к ультрафиолетовому излучению, влаге, нагреву и химическим веществам. Для полимерных элементов также имеют значение длительная деформация под нагрузкой и изменение свойств при старении.

Использование высокопрочного волокна само по себе не означает, что изготовленная из него сетка выдержит любое воздействие. Прочность готового изделия зависит от плетения, размеров ячеек, узлов соединения и способа закрепления.

Особенности защиты различных промышленных объектов

Технические требования к защитным сооружениям зависят от назначения предприятия и характера размещенного оборудования.

Энергетические объекты

На электростанциях и распределительных подстанциях находятся трансформаторы, коммутационная аппаратура, системы охлаждения и другие элементы, повреждение которых способно привести к нарушению электроснабжения.

Размещение защитных сооружений вблизи электротехнического оборудования требует учета нормативных расстояний, условий охлаждения и безопасного доступа обслуживающего персонала.

Металлические элементы должны быть предусмотрены в системе электробезопасности объекта. Возможность их установки определяется проектными расчетами с учетом заземления, электрических зазоров и других требований.

Особого внимания требуют участки, на которых защитная конструкция может осложнить замену крупногабаритного оборудования.

Нефтехимические предприятия и резервуарные парки

Для объектов хранения и переработки горючих веществ характерны дополнительные требования пожарной и промышленной безопасности.

Защитные экраны и укрытия не должны нарушать вентиляцию, препятствовать доступу к запорной арматуре или ограничивать работу противопожарных систем.

При проектировании учитывают возможное тепловое воздействие, характеристики материалов и последствия повреждения технологического оборудования.

Расположение опор и фундаментов необходимо согласовывать с существующими подземными коммуникациями. На действующих площадках это особенно важно из-за высокой плотности трубопроводных сетей.

Склады и производственные корпуса

Складские комплексы отличаются значительными площадями, интенсивным движением транспорта и регулярным перемещением грузов.

При установке защитных конструкций необходимо сохранять функциональность погрузочных площадок, ворот, проездов и эвакуационных выходов.

В производственных корпусах дополнительными ограничениями становятся грузоподъемные механизмы, вентиляционные системы и технологические линии.

Крупногабаритное укрытие может изменять условия естественного освещения, отвода осадков и обслуживания кровли. Эти особенности учитывают до начала монтажных работ.

Что учитывают при проектировании защитных сооружений

Проектирование начинается с изучения объекта и определения задач, которые должна выполнять конструкция.

Нельзя выбирать защитное сооружение исключительно по размерам площадки или характеристикам материала. Необходимо установить, какие элементы инфраструктуры требуют защиты, какие воздействия рассматриваются и как установка повлияет на производственные процессы.

Обследование территории

На этапе обследования специалисты изучают расположение оборудования, состояние существующих зданий, геологические условия и доступное пространство.

Особое внимание уделяют следующим параметрам:

габаритам защищаемого оборудования и необходимым зонам обслуживания;
состоянию несущих конструкций и оснований;
расположению трубопроводов, кабельных линий и подземных коммуникаций;
ветровым, снеговым и температурным воздействиям;
требованиям пожарной безопасности и эвакуации;
возможности подъезда техники для монтажа и ремонта.

Полученные сведения используют при выборе конструктивной схемы и разработке проектной документации.

Расчет нагрузок

Защитное сооружение должно выдерживать не только предусмотренные внешние воздействия, но и обычные эксплуатационные нагрузки.

На открытых площадках существенную роль играет ветер. Даже сетчатое полотно с высокой воздухопроницаемостью создает аэродинамическое сопротивление, которое передается опорным элементам.

В регионах со снежными зимами необходимо учитывать накопление снега и образование наледи. Обледенение увеличивает массу конструкции и может изменять ее взаимодействие с воздушным потоком.

Динамические воздействия требуют отдельного рассмотрения. Обычный статический расчет не всегда позволяет достоверно оценить поведение конструкции при кратковременном ударе.

Для таких задач применяют расчетные модели, учитывающие деформации, взаимодействие элементов и особенности материалов. При необходимости результаты проверяют экспериментальными испытаниями.

Надежность креплений и фундаментов

Даже правильно рассчитанная защитная оболочка не сможет выполнять свою функцию, если опоры и крепления не воспринимают возникающие усилия.

Анкерные соединения, фундаментные конструкции и опорные узлы являются частью общей несущей системы.

При проектировании проверяют их способность сопротивляться растяжению, сдвигу, изгибу и другим расчетным воздействиям.

Для существующих сооружений отдельно оценивают возможность передачи дополнительных нагрузок на строительные конструкции. Монтаж тяжелых элементов без обследования основания способен создать новые риски вместо снижения существующих.

Монтаж на действующем предприятии

Установка защитных конструкций на эксплуатируемом объекте требует согласования с производственным графиком.

Монтажные работы могут затрагивать транспортные маршруты, технологические коммуникации и участки, где постоянно находится персонал.

Подготовка включает разработку проекта производства работ, определение безопасных зон и согласование последовательности операций.

При сборке металлических каркасов контролируют геометрию сооружения, качество соединений и соответствие установленного оборудования проектной документации.

Для тросовых и сетчатых систем дополнительно проверяют состояние полотна, правильность его закрепления и предусмотренные проектом параметры натяжения.

После завершения монтажа проводят приемочный контроль. Он позволяет выявить отклонения до ввода конструкции в эксплуатацию.

Техническое обслуживание и контроль состояния

Пассивная защита не требует постоянного включения оборудования, однако нуждается в регулярном техническом контроле.

Защитные сооружения непрерывно подвергаются воздействию окружающей среды. Температурные изменения, атмосферные осадки, ветер и коррозионные процессы постепенно влияют на состояние материалов и соединений.

Периодичность обслуживания определяют с учетом проекта, условий эксплуатации и рекомендаций изготовителей примененных элементов.

Какие дефекты требуют внимания

Во время осмотра проверяют:

появление коррозии на металлических поверхностях;
повреждение сетчатого полотна и отдельных тросов;
ослабление соединений и изменение положения креплений;
деформацию опор и других несущих элементов;
состояние защитных покрытий;
признаки повреждения фундаментов и анкерных узлов.

После сильного ветра, обледенения, механического удара или другого нештатного воздействия может потребоваться внеочередное обследование.

Внешне незначительное повреждение иногда сопровождается изменением напряженного состояния конструкции. Например, нарушение крепления одного участка сетки способно вызвать перераспределение усилий между соседними элементами.

Ремонт и замена элементов

Ремонтопригодность желательно предусматривать еще при проектировании.

В модульных системах отдельные панели, крепления или участки сетчатого полотна могут заменяться без полного демонтажа сооружения. Однако возможность такой замены зависит от устройства конкретной конструкции.

При повреждении несущих элементов необходимо оценивать не только видимые дефекты, но и состояние связанных с ними узлов.

Восстановление защитного покрытия, замена крепежа и ремонт сетки должны выполняться по установленной технологии. Самовольное изменение соединений или материала способно повлиять на расчетные характеристики всей системы.

Почему пассивная защита должна быть частью общей системы безопасности

Физические барьеры решают ограниченный круг задач. Они способны уменьшать воздействие определенных опасных факторов, но не заменяют техническое наблюдение, противопожарную защиту, производственный контроль и подготовку персонала.

Комплексная система безопасности предприятия объединяет меры предупреждения происшествий, обнаружения опасных ситуаций, ограничения последствий и восстановления работоспособности оборудования.

Для промышленных предприятий важно также учитывать технологические зависимости. Повреждение вспомогательной установки иногда приводит к более продолжительному простою, чем выход из строя отдельного производственного агрегата.

При оценке рисков рассматривают не только стоимость оборудования, но и его значение для непрерывности производственного процесса. Защитные сооружения должны соответствовать этой оценке, не создавая препятствий для нормальной эксплуатации.

Особое значение имеет согласование различных инженерных систем. Дополнительный экран не должен перекрывать пожарные извещатели, нарушать работу вентиляции или затруднять эвакуацию людей.

Защита одного участка не должна повышать опасность для соседнего оборудования.

Заключение

Пассивная защита промышленных объектов представляет собой совокупность инженерных решений, направленных на снижение последствий внешних механических воздействий. Для этого применяются жесткие экраны, металлические ограждения, сетчатые укрытия, пространственные каркасы и комбинированные сооружения.

Каждый тип конструкции имеет собственные особенности. Массивные барьеры отличаются высокой жесткостью, гибкие сетчатые системы допускают деформацию, а модульные укрытия позволяют адаптировать защиту к конфигурации производственной площадки.

Надежность сооружения определяется совместной работой материалов, несущих элементов, соединений и оснований. При этом важны не только расчетные характеристики, но и качество монтажа, условия эксплуатации и регулярное обслуживание.

Пассивные защитные конструкции способны снижать отдельные риски, однако их эффективность всегда ограничена предусмотренными проектом воздействиями. Грамотное включение таких сооружений в общую систему промышленной безопасности позволяет повысить устойчивость инфраструктуры без нарушения основных технологических процессов.
