Виды роликовых подкатных платформ: как выбрать под свои задачи
Для перемещения тяжёлых станков, промышленных агрегатов и крупногабаритных конструкций не всегда требуется кран или погрузчик. В производственных цехах, мастерских и на складах применяют роликовые подкатные платформы. С их помощью массивные объекты транспортируют по подготовленной поверхности без подъёма на значительную высоту.

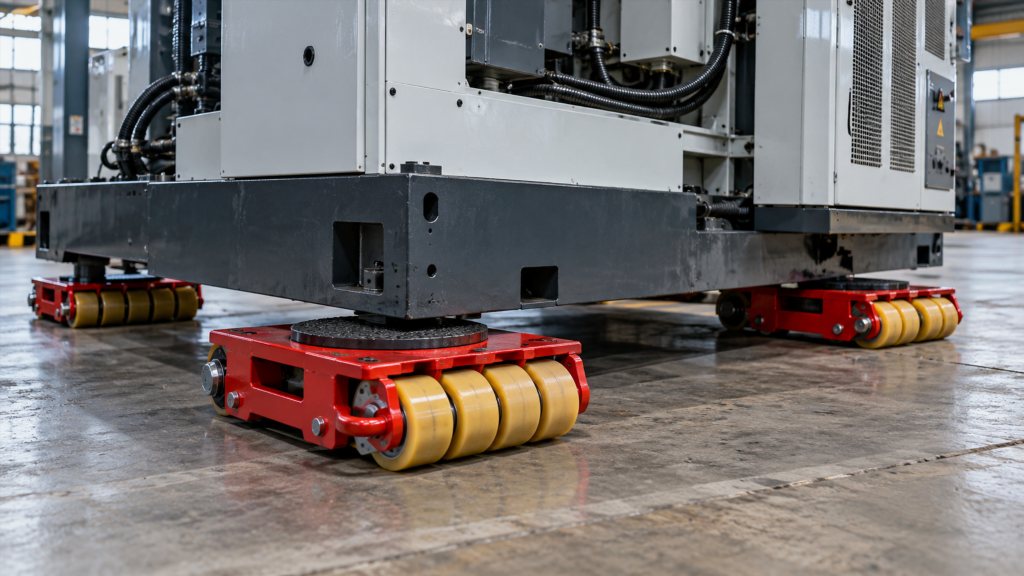

Устройство представляет собой металлическую раму с опорной площадкой и колёсными блоками. Груз приподнимают домкратом, устанавливают под ним несколько опор и опускают на них. Дальнейшее перемещение осуществляется за счёт качения роликов. В зависимости от исполнения такие приспособления рассчитаны на массу от нескольких сотен килограммов до десятков тонн.
Распространены серии CRE, CRM, CRO, SF, VA и Y. Они различаются грузоподъёмностью, размерами, материалом ходовой части и способом управления.
Где применяются роликовые подкатные системы
Такая оснастка предназначена преимущественно для горизонтальной транспортировки массивных объектов на небольшие расстояния. Она особенно востребована в помещениях, где недостаточно места для маневрирования погрузчика или невозможно использовать мостовой кран.
Основные области применения:
Производственные предприятия. Перестановка станков, прессов и элементов технологических линий.
Монтажные организации. Установка генераторов, компрессоров и насосных агрегатов.
Ремонтные мастерские. Транспортировка тяжёлых узлов при обслуживании и реконструкции.
Складские комплексы. Работа с крупногабаритными объектами, которые неудобно перевозить обычными тележками.
Для безопасного использования необходимы ровные твёрдые полы. Пороги, выбоины и перепады высоты требуют предварительной подготовки маршрута.
Платформы CRE: для массивных промышленных агрегатов
Линейка CRE включает исполнения грузоподъёмностью от 6 до 24 тонн. В зависимости от модификации используются нейлоновые или стальные ролики.
Основная особенность — прочная металлическая рама, рассчитанная на значительные механические усилия. Отдельные варианты допускают объединение нескольких подкатных элементов соединительными деталями, что помогает согласовать их положение под широким основанием станка.
CRE применяют при монтаже производственных линий и транспортировке крупных технических блоков. Модели со стальной ходовой частью выдерживают высокие контактные нагрузки, но требуют особенно прочного пола. Возможность прохождения поворотов зависит от комплектации и наличия управляемых опор.
Платформы CRM: компактность и полиуретановые ролики
Серия CRM представлена, в частности, моделью CRM-4 грузоподъёмностью 4 тонны. Она оснащается четырьмя полиуретановыми роликами и отличается небольшими габаритами.
Такое исполнение удобно при ограниченной площади основания. Подкатную опору можно разместить под прочным участком корпуса станка, промышленного шкафа или отдельного технологического узла.
Полиуретан обладает некоторой упругостью, создаёт меньше шума при качении и мягче воздействует на пол по сравнению со сталью. Однако при значительной массе он также способен повреждать недостаточно прочные покрытия.
CRM подходят преимущественно для относительно небольших промышленных установок. Важное условие — наличие устойчивого участка, позволяющего надёжно разместить опорную площадку.
Платформы CRO: для прямолинейной транспортировки
Серия CRO рассчитана на нагрузки от 6 до 18 тонн. В зависимости от модификации устанавливают от четырёх до двенадцати полиуретановых роликов. Характерные особенности — неподвижная рабочая площадка и отсутствие штатной управляющей рукоятки у распространённых исполнений.
Такая компоновка подходит для транспортировки по прямому маршруту. Несколько тележек располагают под несущими участками станка, пресса или другого массивного объекта.
Главное ограничение связано с маневрированием. Для изменения траектории обычно требуется дополнительная поворотная опора, совместимая с остальными элементами системы.
Платформы SF: управление с помощью рукоятки
Отличительная особенность SF — использование управляющей рукоятки, позволяющей оператору воздействовать на подкатную тележку с некоторого расстояния от груза.
Линейка включает модификации SF4, SF6, SF8 и SF11, рассчитанные соответственно на 6, 8, 12 и 15 тонн. Все они оснащаются полиуретановыми роликами, количество которых зависит от допустимой нагрузки.
SF удобны при позиционировании станков и монтаже технических установок в ограниченном пространстве. Однако наличие рукоятки не означает возможности свободного разворота под нагрузкой: манёвренность определяется устройством ходовой части.
Перед приобретением необходимо уточнить комплектацию, поскольку условия поставки управляющих элементов могут различаться.
Платформы VA: широкий диапазон грузоподъёмности
Серия VA объединяет модели, рассчитанные на массу от 0,75 до 50 тонн. Среди них встречаются как компактные варианты, так и усиленная оснастка для особо тяжёлых промышленных объектов.
Характерная черта многих исполнений — небольшая строительная высота и многочисленные нейлоновые ролики. Низкий корпус позволяет размещать опоры под агрегатами с ограниченным зазором между основанием и полом.
VA используют для транспортировки станков, прессов и крупных технологических блоков. При подборе необходимо учитывать расположение точек опоры и состояние поверхности.
Из-за небольшого диаметра колёс такие устройства чувствительны к стыкам, выбоинам и посторонним предметам. Даже незначительное препятствие может затруднить качение под большой массой.
Платформы Y: для грузов с устойчивым основанием
Линейка Y включает исполнения грузоподъёмностью от 4 до 24 тонн. Для них характерны нейлоновые ролики и неподвижная рабочая площадка с полимерным покрытием.
Такую оснастку применяют при транспортировке промышленных агрегатов с прочными опорными участками. Покрытие улучшает сцепление с нижней поверхностью груза, но не заменяет правильной установки и фиксации.
От VA серия Y отличается геометрией корпуса, компоновкой ходовой части и размерами рабочей зоны. Даже при одинаковой грузоподъёмности эти параметры могут существенно различаться.
Y подходят для прямолинейной транспортировки, а при необходимости могут использоваться совместно с поворотными опорами. Совместимость элементов и распределение усилий проверяют заранее.
Что учитывать при выборе
Грузовые платформы различаются по размерам, устройству опорной площадки, материалу роликов и допустимой нагрузке. Подбирать их следует с учётом массы перемещаемого агрегата, состояния пола и особенностей маршрута.
Грузоподъёмность и центр тяжести
Паспортное значение показывает максимально допустимую нагрузку на отдельную опору при соблюдении условий эксплуатации.
Если станок массой 12 тонн устанавливают на четыре тележки, это не означает, что каждая воспринимает ровно по 3 тонны. При несимметричном расположении двигателя, редуктора или других массивных узлов вес распределяется неравномерно.
По этой причине нельзя просто складывать номинальные показатели без проверки схемы установки. Необходимо учитывать положение центра тяжести, фактические усилия на каждой точке и соответствующий запас прочности.
Размеры и высота корпуса
Рабочая площадка должна соответствовать форме и площади нижней части агрегата. Недостаточный контакт увеличивает риск перекоса или соскальзывания.
Высота тележки определяет, насколько потребуется приподнять груз перед установкой. Для станков с небольшим дорожным просветом подходят низкопрофильные исполнения.
Также проверяют наличие свободного пространства вокруг основания. Иногда размещению мешают выступающие детали корпуса или близко расположенные опорные ножки.
Материал колёс
От свойств ходовой части зависят сопротивление качению, уровень шума и воздействие на напольное покрытие.
Полиуретан сочетает прочность с некоторой упругостью. Подходит для ровных твёрдых полов, включая отдельные виды защитных покрытий.
Нейлон отличается высокой жёсткостью и небольшим сопротивлением качению на гладком основании, но чувствителен к выраженным неровностям.
Сталь выдерживает значительные контактные усилия, однако способна повреждать сравнительно мягкие поверхности.
При работе на окрашенном бетоне или полимерном полу следует проверять допустимое давление от колёс. Даже подходящий материал не гарантирует сохранность покрытия при чрезмерной нагрузке.
Состояние маршрута и маневрирование
Перед транспортировкой оценивают ширину проходов, наличие порогов, трещин, технологических каналов и перепадов высоты. Проблемные участки при необходимости перекрывают металлическими листами, рассчитанными на соответствующую массу.
Особую опасность представляют уклоны. Большинство подкатных систем не имеет самостоятельных тормозов, поэтому существует риск неконтролируемого скатывания.
Если маршрут предусматривает повороты, потребуется управляемая транспортная система. При расчёте пространства учитывают не только ширину станка, но и место для разворота, особенно при большой длине корпуса.
Как подобрать систему под конкретную задачу
Для компактных промышленных установок можно рассматривать CRM или младшие исполнения VA. Они занимают немного места и подходят при наличии соответствующих точек опоры.
Для массивных станков, которые предстоит транспортировать по прямому маршруту, используют CRE либо CRO. Здесь основное значение имеют допустимая масса, размеры и прочность пола.
При необходимости работы с управляющей рукояткой рассматривают SF. Если зазор под агрегатом ограничен, могут подойти низкопрофильные модификации VA. Серия Y применяется для объектов с устойчивым основанием, в том числе в сочетании с подходящими поворотными элементами.
При этом изделия одинаковой грузоподъёмности могут существенно различаться по высоте, габаритам и площади контакта. Ориентироваться исключительно на предельную массу недостаточно.
Безопасность при эксплуатации
Перед началом такелажных операций проверяют исправность рамы, роликовых узлов и креплений. Опоры устанавливают только под прочные несущие участки, способные выдерживать сосредоточенные усилия.
Особого внимания требуют высокие и несимметричные агрегаты: смещение центра тяжести повышает риск опрокидывания при поворотах и прохождении неровностей.
Транспортировку выполняют плавно, без резких рывков. Персонал не должен находиться между движущимся объектом и неподвижными препятствиями. Для сложных операций заранее разрабатывают схему расстановки опор и порядок выполнения работ.
Заключение
Роликовые подкатные системы различаются грузоподъёмностью, геометрией корпуса, материалом ходовой части и возможностями управления. CRE и CRO предназначены преимущественно для массивных объектов, CRM отличается компактностью, SF предусматривает использование рукоятки, VA охватывает широкий диапазон нагрузок, а Y подходит для работы с устойчивыми опорными участками.
При выборе необходимо учитывать вес и габариты агрегата, расположение центра тяжести, характеристики пола и сложность маршрута. Соответствие этих параметров возможностям такелажной оснастки помогает организовать безопасную транспортировку и избежать повреждений техники и напольного покрытия.
