Кровельный пирог — это многослойная конструкция под наружным покрытием крыши, от которой во многом зависит защита дома от холода, влаги и образования конденсата. Его устройство меняется в зависимости от типа кровли, наличия жилой мансарды или холодного чердака, способа утепления и особенностей вентиляции подкровельного пространства.
Независимо от того, приобретаются материалы в обычной торговой точке или через интернет-магазин строительных и отделочных материалов, подбирать их нужно с учетом места каждого слоя в общей конструкции. Утеплитель, пароизоляция, влаго-ветрозащитная мембрана, обрешетка и кровельное покрытие выполняют разные задачи и не могут произвольно заменять друг друга. Ошибка в последовательности или свойствах одного материала способна нарушить работу всей крыши.
Кровельный пирог работает как единая система: со стороны помещения ограничивается поступление водяного пара, теплоизоляция уменьшает теплопотери, наружная мембрана защищает утеплитель от влаги и ветра, а вентиляционный зазор помогает выводить из конструкции избыточную влажность. Разберемся, зачем нужен каждый слой и как они связаны между собой.
Что называют кровельным пирогом

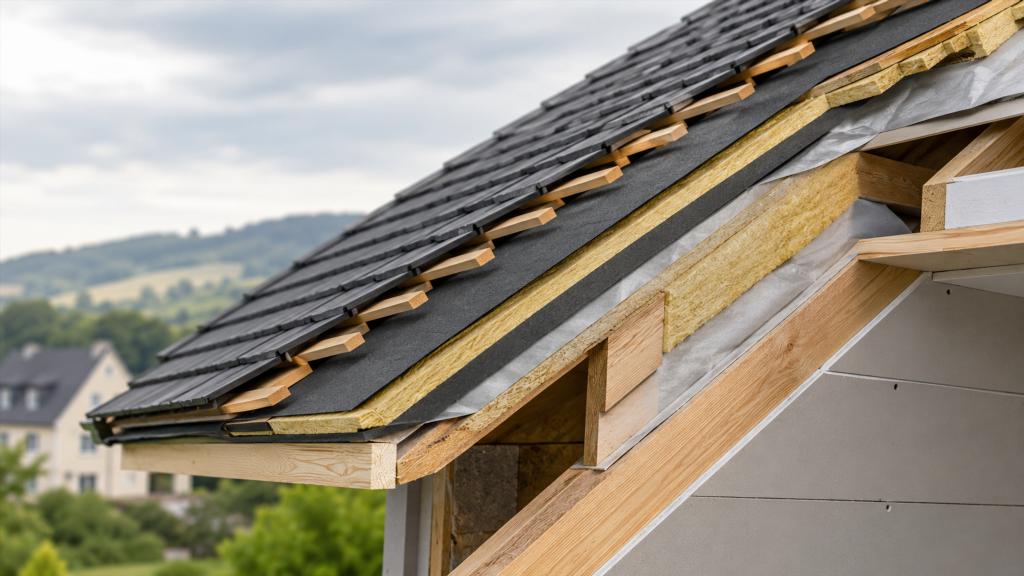

Название появилось из-за послойного устройства крыши. Если посмотреть на ее разрез, можно увидеть несколько материалов, расположенных друг над другом. Каждый из них решает определенную задачу и одновременно взаимодействует с соседними слоями.
В утепленной скатной крыше обычно присутствуют:
- внутренняя отделка;
- пароизоляция;
- теплоизоляция;
- влаго-ветрозащитная мембрана;
- вентиляционный зазор;
- контробрешетка;
- обрешетка;
- кровельное покрытие.
Состав может меняться. Например, у холодной крыши утеплитель часто располагается не в скатах, а в перекрытии между жилой частью дома и чердаком. Под мягкую черепицу требуется сплошное основание, тогда как многие листовые покрытия монтируются на разреженную обрешетку.
Главное правило устройства кровельного пирога заключается не в точном количестве слоев, а в том, чтобы каждый материал находился на своем месте и выполнял предназначенную ему функцию.
Кровельное покрытие как внешняя защита
Наружный слой принимает на себя основное воздействие окружающей среды. Он защищает конструкцию от дождя, снега и прямого солнечного света.
В качестве покрытия используют разные материалы:
- металлические профилированные листы;
- металлочерепицу;
- гибкую черепицу;
- керамическую или цементно-песчаную черепицу;
- фальцевую кровлю;
- различные листовые и штучные покрытия.
Выбор зависит не только от внешнего вида. Большое значение имеют уклон скатов, вес материала, конфигурация крыши и возможности стропильной системы.
Почему нельзя выбирать покрытие отдельно от всей крыши
Каждое кровельное покрытие предъявляет свои требования к основанию и вентиляции.
Для металлической кровли особенно важна борьба с конденсатом. Металл быстро охлаждается, и при определенных условиях на его внутренней поверхности может появляться влага.
Гибкая черепица требует ровного сплошного основания. Обычно под нее устраивают настил из подходящих плитных материалов или досок с учетом требований выбранной системы.
Тяжелая штучная черепица увеличивает нагрузку на стропила и стены, поэтому ее использование должно учитываться еще при расчете несущей конструкции.
Обрешетка: основа для кровельного покрытия
Обрешетка располагается непосредственно под наружным покрытием и передает нагрузку от него на стропила.
Она может быть разреженной или сплошной.
Разреженная обрешетка представляет собой ряды досок или брусков, расположенных с определенным шагом. Такой вариант используется со многими металлическими и профилированными покрытиями.
Сплошное основание создает практически непрерывную поверхность. Оно необходимо для материалов, которые сами по себе не обладают достаточной жесткостью или требуют ровной плоскости.
Почему шаг обрешетки нельзя выбирать произвольно
Расстояние между элементами зависит от типа покрытия, его размеров, расположения крепежа и расчетных нагрузок.
Слишком большой шаг может привести к недостаточной опоре кровельного материала. Слишком частая обрешетка увеличивает расход древесины и вес конструкции без практической необходимости.
Для конкретного покрытия шаг определяют по проекту и требованиям к монтажу.
Контробрешетка и вентиляционный зазор
Контробрешетка состоит из реек, которые обычно располагают вдоль стропил поверх влаго-ветрозащитной мембраны. Благодаря им между мембраной и кровельным покрытием образуется пространство для движения воздуха.
Этот зазор играет важную роль в эксплуатации крыши.
Воздушный поток помогает:
- удалять водяной пар;
- уменьшать вероятность скопления конденсата;
- просушивать элементы конструкции;
- снижать перегрев кровли летом;
- поддерживать более стабильные условия для древесины и утеплителя.
Без нормального воздухообмена даже качественные материалы могут работать хуже, чем предусмотрено.
Как движется воздух под кровлей
Для естественной вентиляции воздух должен иметь возможность войти в нижней части ската и выйти ближе к коньку.
Вход обычно организуется в районе карнизного свеса, выход — в верхней части кровли. На сложных крышах с ендовами, слуховыми окнами и другими элементами движение воздуха проектируется особенно внимательно.
Само наличие небольшого пространства под покрытием еще не гарантирует эффективную вентиляцию. Если воздушный канал перекрыт утеплителем, конструктивными элементами или неправильно установленными деталями, поток может практически отсутствовать.
Влаго-ветрозащитная мембрана
Этот слой располагается со стороны холодной части конструкции, над утеплителем.
Его задача двойная. Мембрана должна защищать теплоизоляцию от внешней влаги и продувания, одновременно позволяя водяному пару выходить из утеплителя наружу.
Современные кровельные мембраны различаются по характеристикам и назначению. Некоторые можно укладывать непосредственно на теплоизоляцию, другим требуется дополнительный зазор.
Откуда под кровлей появляется вода
Даже исправное наружное покрытие не всегда означает абсолютное отсутствие влаги под ним.
Вода может возникать из-за:
- конденсации водяного пара;
- задувания мелких капель или снега через вентиляционные участки;
- случайных протечек в местах соединений;
- повреждения отдельных элементов наружного покрытия.
Мембрана создает дополнительный защитный контур и отводит влагу в сторону карнизного свеса.
При этом она не должна превращаться в герметичный барьер для пара, поступившего из помещения в утеплитель. Иначе влага будет задерживаться внутри конструкции.
Теплоизоляция
Утеплитель уменьшает теплопотери через крышу и помогает поддерживать комфортную температуру в помещениях.
Особенно большое значение теплоизоляция имеет в домах с жилой мансардой. В таком случае скаты фактически становятся частью наружной оболочки здания.
Теплоизоляционный материал обычно размещают между стропилами. В некоторых схемах добавляют дополнительный слой поперек стропил, чтобы уменьшить влияние деревянных элементов как мостиков холода.
Почему важна не только толщина утеплителя
Толщина действительно влияет на сопротивление теплопередаче, но сама по себе не гарантирует качественное утепление.
Не менее важны:
- плотное примыкание материала к стропилам;
- отсутствие щелей;
- правильная защита от пара;
- сохранение утеплителя сухим;
- отсутствие чрезмерного сжатия материала;
- аккуратная обработка сложных участков.
Даже небольшие непредусмотренные зазоры могут создавать участки повышенной теплопередачи.
Что происходит с намокшим утеплителем
У разных теплоизоляционных материалов реакция на воду различается, однако постоянное увлажнение в кровельном пироге нежелательно практически всегда.
Влага способна ухудшать теплоизоляционные свойства, создавать условия для повреждения деревянных конструкций и повышать вероятность появления грибка на органических материалах.
Именно по этой причине утеплитель защищают с разных сторон неодинаковыми слоями: из помещения — пароизоляцией, со стороны кровли — паропроницаемой защитной мембраной.
Пароизоляция со стороны помещения
Внутри дома постоянно образуется водяной пар. Его источниками становятся приготовление пищи, душ, влажная уборка, сушка вещей и само присутствие людей.
Теплый воздух способен перемещать значительное количество влаги. Если водяной пар бесконтрольно попадает в толщу утеплителя, при снижении температуры он может конденсироваться.
Пароизоляция ограничивает поступление влаги из помещения в кровельный пирог.
Почему герметичность важнее простого наличия пленки
Пароизоляция работает как единый контур. Если полотно просто закрепить на стропилах, но оставить негерметичные нахлесты, проходы труб и места примыкания к стенам, водяной пар будет проникать через эти участки.
Особого внимания требуют:
- стыки полотен;
- примыкания к стенам;
- зоны возле окон;
- вентиляционные проходки;
- электрические кабели;
- трубы и другие коммуникации.
Стыки герметизируют подходящими материалами, рассчитанными на совместную работу с используемой пароизоляцией.
Внутренний монтажный зазор
В некоторых конструкциях между пароизоляцией и внутренней отделкой делают дополнительный зазор.
Для этого поверх пароизоляции устанавливают рейки, а уже к ним крепят отделочный материал.
Такое решение позволяет разместить часть инженерных коммуникаций, не повреждая пароизоляционный слой множеством отверстий.
Кроме того, монтажный зазор упрощает устройство внутренней облицовки мансарды.
Внутренняя отделка
Со стороны помещения кровельный пирог обычно закрывается отделочным материалом.
Это может быть гипсокартон, деревянная облицовка или другой материал, подходящий для интерьера.
Внутренняя отделка не заменяет пароизоляцию. Ее задача в основном декоративная и конструктивная: сформировать готовую поверхность потолка или наклонных стен мансарды.
Как работает весь кровельный пирог
Полезно рассматривать слои не по отдельности, а как единую систему.
Из помещения водяной пар старается проникнуть наружу. Пароизоляция ограничивает его поступление в утеплитель. Теплоизоляционный слой снижает потери тепла. Мембрана защищает утеплитель со стороны улицы, но позволяет остаточной влаге выходить. Вентиляционный канал удаляет пар из подкровельного пространства. Наружное покрытие принимает на себя дождь, снег и солнечное излучение.
Если нарушить эту последовательность, движение влаги может измениться.
Например, установка материала с очень низкой паропроницаемостью с наружной стороны утеплителя без подходящего конструктивного решения способна затруднить его высыхание.
Теплая и холодная крыша: в чем различие
Состав кровельного пирога напрямую связан с назначением пространства под скатами.
Теплая крыша
Если под крышей находится отапливаемая мансарда, утепление обычно выполняют по скатам.
В этом случае кровельный пирог становится частью теплового контура здания. Особенно внимательно выполняют пароизоляцию, теплоизоляцию и вентиляцию.
Холодный чердак
Если чердачное пространство не отапливается, утеплять сами скаты зачастую не требуется. Теплоизоляцию размещают в перекрытии над жилым этажом.
Такой вариант конструктивно проще. Чердак остается холодным и вентилируемым, а кровля защищает дом главным образом от атмосферных осадков.
При этом вентиляция самого чердачного пространства также необходима.
Чем отличается пирог мягкой кровли
Мягкие штучные покрытия требуют сплошной ровной основы.
Типовая конструкция может включать стропила, утепление и защитные мембраны, вентиляционный канал, разреженный настил или контробрешетку и сплошное основание под финишное покрытие.
Состав зависит от конкретной кровельной системы.
Большое значение имеет жесткость основания. Неровности могут отражаться на готовой поверхности, а нестабильное основание способно влиять на состояние покрытия при эксплуатации.
Особенности металлической кровли
Металл обладает высокой теплопроводностью и быстро реагирует на изменение наружной температуры.
Если теплый влажный воздух контактирует с холодной металлической поверхностью, возможно образование конденсата. Защита от этого явления строится на правильной пароизоляции, влаго-ветрозащите и вентиляции подкровельного пространства.
Также важно учитывать шум от дождя и града. Утепленная конструкция с внутренней отделкой частично снижает его, но характеристики разных решений отличаются.
Типичные ошибки при устройстве кровельного пирога
Даже подходящие материалы могут не выполнить свою функцию при неправильном монтаже.
К распространенным проблемам относятся:
- перепутанные стороны мембраны;
- нарушение герметичности пароизоляции;
- отсутствие вентиляционного зазора;
- перекрытие каналов движения воздуха;
- щели между плитами утеплителя;
- чрезмерное сжатие теплоизоляционного материала;
- неправильное примыкание мембран к проходным элементам;
- использование случайных лент для герметизации;
- отсутствие выхода воздуха у конька;
- повреждение пленок во время последующих работ.
Часть дефектов остается скрытой за отделкой и обнаруживается только после появления сырости, промерзания или повреждения деревянных элементов.
Почему нельзя просто уложить как можно больше утеплителя
Иногда качество крыши пытаются повысить только увеличением толщины теплоизоляции. Такой подход не решает проблемы неправильно устроенного кровельного пирога.
Толстый утеплитель не компенсирует негерметичную пароизоляцию, отсутствие вентиляции или ошибки в устройстве мембраны.
Кроме того, утеплитель нельзя бесконтрольно размещать так, чтобы он перекрывал предусмотренный вентиляционный канал. В каждой конструкции должны сохраняться проектные размеры слоев и зазоров.
Что учитывать возле мансардных окон и проходок
Простые прямые скаты — относительно понятная часть крыши. Наибольшая сложность возникает в местах изменения геометрии и прохождения дополнительных элементов.
К ним относятся:
- мансардные окна;
- дымоходы;
- вентиляционные трубы;
- ендовы;
- примыкания к стенам;
- коньковые участки.
Здесь одновременно требуется обеспечить герметичность наружного покрытия, непрерывность влаго-ветрозащитного слоя, правильное утепление и целостность внутренней пароизоляции.
Особенно опасны небольшие незаполненные участки возле оконных рам и проходок. Они способны превращаться в локальные мостики холода.
Почему влажностный режим крыши важен круглый год
Проблему конденсата часто связывают только с зимой, однако кровля испытывает изменение температуры во все сезоны.
Зимой большой перепад температуры между помещением и улицей увеличивает риск конденсации влаги внутри конструкции. Весной и осенью ситуацию усложняют резкие температурные колебания и повышенная влажность воздуха.
Летом важным становится перегрев кровли. Воздушный канал под покрытием помогает отводить часть тепла и уменьшает температурную нагрузку на внутренние слои.
Как проверить устройство кровельного пирога до закрытия отделкой
Пока внутренняя конструкция остается открытой, многие ошибки можно обнаружить и исправить сравнительно легко.
Стоит проверить:
- равномерность укладки утеплителя;
- отсутствие открытых щелей;
- непрерывность пароизоляции;
- герметичность стыков;
- оформление проходов коммуникаций;
- состояние защитной мембраны;
- наличие вентиляционных каналов;
- отсутствие случайных повреждений пленок.
После монтажа внутренней облицовки доступ к этим узлам значительно усложняется.
Кровельный пирог проектируют как систему
Надежная крыша — это не только качественное наружное покрытие. Значительная часть элементов вообще остается невидимой после завершения строительства, хотя именно от них зависит влажностный и температурный режим конструкции.
Пароизоляция ограничивает поступление внутренней влаги, утеплитель удерживает тепло, влаго-ветрозащитная мембрана защищает теплоизоляцию и позволяет ей высыхать, вентиляционный канал обеспечивает движение воздуха, обрешетка создает основание, а наружное покрытие принимает воздействие осадков.
Все эти слои должны соответствовать типу крыши и работать совместно. Устройство кровельного пирога с учетом назначения чердака, климатических условий, особенностей покрытия и вентиляции помогает сохранять утеплитель сухим, защищать деревянные конструкции и поддерживать стабильный микроклимат внутри дома на протяжении всего срока эксплуатации кровли.
