Сэндвич панели широко применяются при строительстве складов, производственных корпусов, торговых павильонов, логистических комплексов и других быстровозводимых объектов. Они выполняют сразу несколько функций: формируют наружное ограждение здания, обеспечивают теплоизоляцию и защищают внутренние помещения от атмосферных воздействий. При внешнем сходстве такие конструкции могут существенно различаться по техническим характеристикам.
Одним из главных критериев выбора становится тип утеплителя. Наиболее распространены стеновые сэндвич панели с минеральной ватой и PIR, которые отличаются теплопроводностью, массой, пожарными характеристиками и поведением при воздействии влаги. Эти различия влияют на толщину ограждающих конструкций, требования к несущему каркасу, монтаж и дальнейшую эксплуатацию здания. Чтобы подобрать подходящее решение, необходимо учитывать назначение объекта и условия его использования.

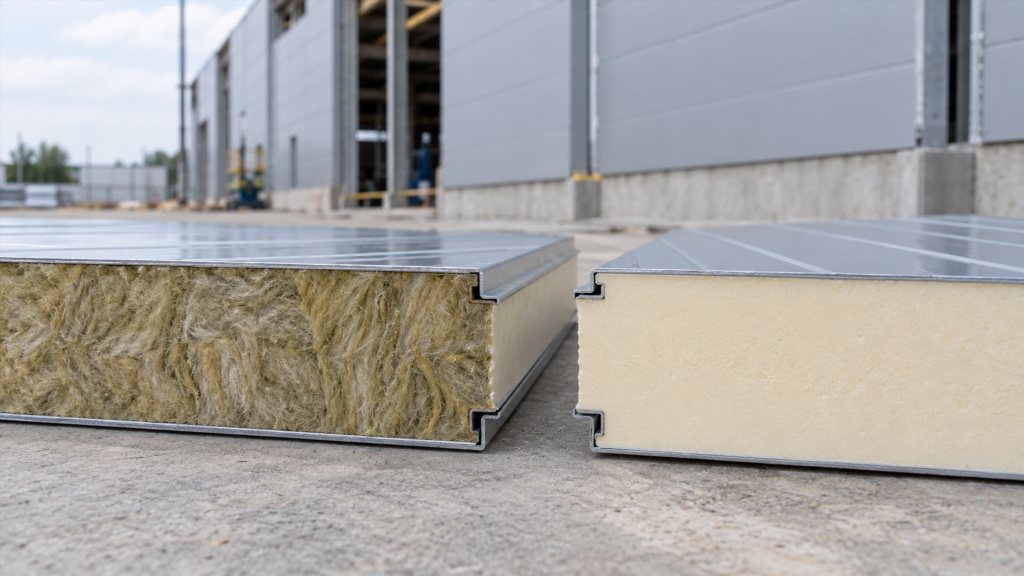

Конструкция стеновых сэндвич панелей
Стандартная панель представляет собой многослойный элемент, состоящий из двух металлических облицовок и расположенного между ними теплоизоляционного сердечника. Наружные листы обычно изготавливают из оцинкованной стали с защитным полимерным покрытием. Они обеспечивают жёсткость конструкции, защищают утеплитель и формируют поверхность фасада.
Сердечник занимает основную часть толщины изделия. Именно его свойства во многом определяют теплотехнические характеристики, массу и поведение конструкции при нагревании.
Важными элементами также являются замковые соединения, благодаря которым соседние изделия стыкуются между собой. От геометрии замков, качества уплотнения и правильности установки зависит герметичность наружных стен.
Несмотря на сходную конструкцию, изделия с разными наполнителями не считаются полностью взаимозаменяемыми. Замена одного материала другим может потребовать пересмотра проектных решений, особенно если к зданию предъявляются повышенные требования по пожарной безопасности или теплоизоляции.
Особенности сэндвич панелей с минеральной ватой
Минераловатный сердечник изготавливают из волокнистого материала на основе расплавленных горных пород. Для производства стеновых конструкций обычно применяют каменную вату определённой плотности, способную сохранять форму и воспринимать нагрузки в составе многослойного изделия.
Структура и свойства утеплителя
Внутренняя часть панели может состоять из отдельных ламелей, ориентированных таким образом, чтобы обеспечить необходимую прочность при сжатии и растяжении. Волокнистая структура удерживает воздух, благодаря чему материал препятствует передаче тепла.
К характерным особенностям минеральной ваты относятся:
- Негорючесть минеральных волокон и возможность применения в конструкциях с высокими требованиями к пожарной безопасности.
- Хорошие звукоизоляционные характеристики при соответствующем исполнении панели.
- Стабильность свойств при обычных для строительных конструкций температурных воздействиях.
- Относительно высокая плотность по сравнению с жёсткими полимерными утеплителями.
- Необходимость надёжной защиты сердечника от проникновения воды.
Минеральная вата сохраняет теплоизоляционные свойства при условии, что её влажность находится в допустимых пределах. Намокание способно увеличить теплопроводность, а длительное присутствие влаги внутри конструкции создаёт дополнительные риски для металлических элементов.
Где применяются минераловатные панели
Такие изделия востребованы при возведении производственных корпусов, складских комплексов и технических помещений, где особое значение имеют пожарные характеристики ограждающих конструкций.
Их также используют для стен и перегородок с нормируемыми пределами огнестойкости. Однако подходящую конструкцию выбирают не только по типу сердечника. Необходимо учитывать результаты испытаний готового изделия, толщину, исполнение стыков и способ крепления.
Особенности сэндвич панелей с PIR-утеплителем
PIR представляет собой жёсткий пенополиизоцианурат, относящийся к группе полимерных теплоизоляционных материалов. Его структура образована множеством преимущественно закрытых ячеек, внутри которых находится газовая среда с низкой теплопроводностью.
Теплоизоляция и масса конструкции
Главная особенность PIR заключается в способности обеспечивать высокое сопротивление теплопередаче при сравнительно небольшой толщине.
Закрытоячеистая структура также ограничивает проникновение жидкой воды внутрь материала. При этом сам сердечник существенно легче плотной каменной ваты, используемой в аналогичных конструкциях.
Меньшая масса может облегчать транспортировку, разгрузку и монтаж. Для зданий с большой площадью наружных стен разница в весе ограждений учитывается при расчёте каркаса и подборе монтажного оборудования.
Области использования PIR
Панели с пенополиизоциануратным наполнителем применяют при строительстве складских помещений, логистических центров, коммерческих объектов и зданий с контролируемым температурным режимом.
Они подходят для проектов, в которых необходимо сочетать относительно небольшую толщину наружных стен с высокими теплоизоляционными показателями. Однако использование PIR должно соответствовать установленным для конкретного здания требованиям пожарной безопасности.
Сравнение теплоизоляционных характеристик
Теплопроводность показывает, насколько интенсивно материал передаёт тепло. Чем ниже соответствующий коэффициент, тем лучше утеплитель препятствует тепловым потерям при одинаковой толщине.
Для распространённых разновидностей сердечников характерны следующие ориентировочные значения:
| Характеристика | Минеральная вата | PIR |
|---|---|---|
| Коэффициент теплопроводности | 0,036–0,043 Вт/(м·К) | 0,021–0,025 Вт/(м·К) |
| Структура | Волокнистая | Преимущественно закрытоячеистая |
| Плотность сердечника | Обычно выше | Обычно ниже |
| Сопротивление теплопередаче при равной толщине | Меньше | Больше |
| Отношение к увлажнению | Требует защиты от намокания | Сам материал менее восприимчив к жидкой влаге |
Приведённые показатели являются ориентировочными. Точные значения зависят от состава, плотности и технологии производства конкретного изделия.
MDES
+1
Как тип утеплителя влияет на толщину стен
При одинаковой толщине PIR обычно обеспечивает более высокое сопротивление теплопередаче. Например, слой пенополиизоцианурата толщиной 100 мм при коэффициенте теплопроводности 0,022 Вт/(м·К) имеет расчётное сопротивление около 4,55 м²·К/Вт.
Для слоя минеральной ваты такой же толщины с коэффициентом 0,040 Вт/(м·К) соответствующее значение составляет 2,5 м²·К/Вт.
Это расчёт только самого утеплителя, без учёта металлических облицовок, стыков, крепежа и поверхностных сопротивлений теплообмену.
Чтобы получить сопоставимые показатели, минераловатному сердечнику может потребоваться заметно большая толщина. Однако выбирать её исключительно по коэффициенту теплопроводности нельзя.
На фактические тепловые потери влияют:
- Климатические условия района строительства.
- Температура и влажность воздуха внутри помещений.
- Конструкция замковых соединений.
- Наличие теплопроводных включений в местах крепления.
- Качество уплотнения стыков и узлов примыкания.
Особого внимания требуют соединения наружных стен с фундаментом, кровлей, оконными и дверными блоками. Через недостаточно утеплённые участки возможно локальное охлаждение поверхности, даже если основные панели обладают хорошими теплотехническими характеристиками.
Пожарная безопасность: ключевые различия
Поведение при воздействии огня — один из наиболее существенных критериев сравнения минеральной ваты и PIR.
Минеральные волокна относятся к негорючим материалам. Это позволяет создавать на их основе ограждающие конструкции с высокими показателями огнестойкости.
Пенополиизоцианурат имеет органическую природу и относится к горючим материалам. Его химическая структура обеспечивает определённую устойчивость к температурному воздействию, однако это не делает PIR негорючим.
Горючесть сердечника и огнестойкость всей конструкции
При оценке безопасности необходимо различать свойства отдельного утеплителя и характеристики готовой многослойной стены.
Предел огнестойкости показывает, как долго конструкция сохраняет нормируемые свойства при стандартном огневом испытании. Для ненесущих ограждений важны такие показатели, как:
- E — целостность. Способность препятствовать проникновению пламени и горячих газов через конструкцию.
- I — теплоизолирующая способность. Способность ограничивать нагрев необогреваемой поверхности до установленных пределов.
Маркировка EI 60, например, означает, что конструкция по результатам соответствующего испытания обеспечивает оба критерия в течение нормируемых 60 минут.
Само наличие минеральной ваты не гарантирует конкретного предела огнестойкости. Значение имеют толщина сердечника, устройство замков, крепления, уплотнители и монтажные решения.
При выборе панелей с PIR также нельзя ориентироваться исключительно на характеристики полимерного наполнителя. Допустимость применения определяется требованиями к объекту и подтверждёнными показателями готовой конструкции.
Для помещений с повышенной пожарной опасностью, противопожарных преград и других участков с особыми требованиями выбор должен опираться на проектную документацию и действующие нормы.
Building a Net Zero World
+1
Звукоизоляция стен из сэндвич панелей
Акустические характеристики становятся важными при строительстве производственных зданий, мастерских, технических помещений и объектов, расположенных рядом с жилой застройкой.
Минеральная вата благодаря волокнистой структуре способна эффективно поглощать звуковую энергию. В сочетании с металлическими облицовками это может обеспечивать более высокую звукоизоляцию по сравнению с панелями, заполненными жёстким полимерным материалом.
PIR также используется в составе ограждений с определёнными акустическими свойствами, но его закрытоячеистая структура не обеспечивает такого же механизма звукопоглощения, как волокнистый утеплитель.
От чего зависит защита от шума
Для оценки звукоизоляции важен индекс изоляции воздушного шума Rw, который определяется испытаниями готовой конструкции.
На результат влияют толщина металлических листов, плотность сердечника, жёсткость соединений и качество монтажа.
Даже изделие с хорошими лабораторными показателями может пропускать значительное количество звука через неплотные стыки, технологические отверстия или сопряжения с другими строительными элементами.
При проектировании производственных помещений с шумным оборудованием следует оценивать не только характеристики самих стен, но и возможные пути косвенной передачи звука через несущие конструкции.
Устойчивость к влаге и образованию конденсата
Для наружных ограждающих конструкций важно сохранять свойства утеплителя при сезонных изменениях температуры и влажности.
PIR благодаря преимущественно закрытой ячеистой структуре обладает низким водопоглощением. Это уменьшает вероятность проникновения жидкой воды в толщу сердечника.
Минеральная вата имеет другую структуру. Хотя строительные разновидности утеплителя могут содержать гидрофобизирующие добавки, проникновение воды через повреждённые стыки или открытые торцы остаётся нежелательным.
Почему герметичность важна для обоих материалов
Металлические облицовки ограничивают попадание влаги в центральный слой, но наиболее уязвимыми участками остаются соединения панелей, места крепления и примыкания.
Недостаточная герметизация способна привести к следующим последствиям:
- Увлажнению сердечника и ухудшению теплоизоляции.
- Появлению конденсата на внутренних поверхностях.
- Коррозии металла в местах повреждения защитного покрытия.
- Снижению долговечности отдельных узлов.
Даже относительно влагостойкий PIR не устраняет необходимость качественного уплотнения соединений. Попадание воды между металлическими элементами может вызвать повреждения независимо от типа наполнителя.
Для зданий с повышенной влажностью необходимо отдельно рассчитывать температурно-влажностный режим ограждений, учитывать вентиляцию и предусматривать защиту наиболее уязвимых соединений.
Масса панелей и требования к несущему каркасу
Плотность сердечника непосредственно влияет на вес готового изделия. Минераловатные панели обычно тяжелее конструкций с PIR при сопоставимых габаритах и толщине металлических облицовок.
Это различие особенно заметно на крупных объектах, где общая площадь наружных стен составляет тысячи квадратных метров.
Более тяжёлые элементы создают дополнительную постоянную нагрузку на несущую систему здания. Однако масса ограждений — лишь один из факторов, которые необходимо учитывать при проектировании.
Что определяет допустимые размеры и пролёты
Способность панели воспринимать нагрузки зависит не только от утеплителя, но и от всей многослойной конструкции.
Значение имеют толщина стальных облицовок, профиль поверхности, свойства сердечника, качество соединения слоёв и схема крепления.
При расчёте учитываются ветровое давление, температурные деформации, расстояние между опорами и особенности закрепления элементов.
Нельзя считать, что лёгкая PIR-панель автоматически допускает больший пролёт, а тяжёлая минераловатная конструкция обязательно требует более частого расположения несущих элементов. Допустимые расстояния между опорами определяются расчётами и техническими характеристиками конкретной продукции.
Монтаж панелей с разными наполнителями
Общая технология устройства стен из многослойных элементов во многом одинакова. Конструкции закрепляют на подготовленном каркасе, последовательно соединяют замками и герметизируют необходимые участки.
Однако свойства сердечника влияют на организацию монтажных работ.
Минераловатные изделия требуют аккуратного обращения с открытыми торцами. Во время хранения и установки необходимо исключать попадание воды внутрь утеплителя.
PIR-панели обычно удобнее перемещать благодаря меньшей массе, но они также нуждаются в защите от механических повреждений. Особенно важно сохранять целостность облицовок и замковых соединений.
При установке любого типа необходимо соблюдать рекомендованное положение крепежа, не допускать чрезмерного затягивания саморезов и контролировать геометрию стыков.
Отдельного внимания заслуживают доборные элементы. Нащельники, угловые детали и обрамления проёмов обеспечивают защиту соединений и формируют законченный контур наружного ограждения. Их отсутствие или неправильная установка способны ухудшить герметичность конструкции.
Стоимость и особенности комплектации
Стоимость стеновых сэндвич панелей зависит от типа утеплителя, толщины сердечника, характеристик металлических облицовок и защитного покрытия. При этом сравнение изделий исключительно по цене квадратного метра не всегда отражает реальные затраты на строительство. Панели с минеральной ватой и PIR различаются по теплоизоляционным свойствам, поэтому для одного и того же здания могут потребоваться конструкции разной толщины.
При одинаковой толщине PIR обычно обеспечивает более высокое сопротивление теплопередаче. Минераловатному сердечнику для достижения сопоставимых показателей может потребоваться большая толщина, что влияет на массу изделий и нагрузку на несущий каркас. Однако стоимость материалов необходимо оценивать с учётом требований конкретного проекта, включая пожарную безопасность и условия эксплуатации.
Прежде чем купить стеновые сэндвич панели от производителя, необходимо определить подходящие характеристики каждого варианта и сравнить стоимость конструкций, отвечающих одним и тем же требованиям. Такой подход позволяет оценить реальные затраты на устройство стен, а не ориентироваться исключительно на цену квадратного метра.
На общую стоимость также влияет комплектация. Помимо основных панелей, для монтажа требуются фасонные элементы, крепёж, уплотнители и материалы для герметизации стыков. Их количество зависит от площади стен, расположения проёмов и особенностей соединения ограждающих конструкций с другими частями здания. Дополнительно учитываются расходы на доставку, разгрузку и монтаж.
Для отапливаемых помещений важны не только первоначальные вложения, но и будущие тепловые потери через наружные стены. При этом экономия на толщине утеплителя не должна приводить к ухудшению энергоэффективности здания. Окончательное сравнение минеральной ваты и PIR следует проводить по совокупности технических характеристик, стоимости материалов и требований к эксплуатации объекта.
Как выбрать утеплитель в зависимости от назначения здания
Универсального решения для всех строительных объектов не существует. При выборе необходимо сопоставлять свойства материалов с проектными требованиями.
Производственные здания
Для производственных корпусов важны характер технологических процессов, пожарная нагрузка, температурный режим и уровень шума.
Минераловатные панели часто рассматривают для помещений с повышенными требованиями к пожарной безопасности. Волокнистый утеплитель также может быть полезен при необходимости ограничения распространения производственного шума.
PIR применяют там, где это допускается нормативными требованиями и где существенное значение имеет теплоизоляция при относительно небольшой толщине стен.
Склады и логистические комплексы
Для складских объектов выбор зависит от назначения помещений и условий хранения продукции.
На отапливаемых складах важна энергоэффективность наружных ограждений. В таких условиях PIR позволяет получить высокое сопротивление теплопередаче без значительного увеличения толщины конструкции.
При наличии специальных требований к пожарной безопасности могут использоваться минераловатные решения с подтверждёнными характеристиками.
Здания с контролируемым микроклиматом
Для помещений с постоянной температурой особенно важно ограничивать тепловые потери и исключать образование конденсата.
PIR подходит для многих подобных задач благодаря низкой теплопроводности. При этом герметичность стен, соединений и примыканий должна обеспечиваться всей конструктивной системой.
Минераловатные панели также могут применяться в зданиях с контролируемым микроклиматом, если их толщина и устройство ограждения соответствуют теплотехническим расчётам.
Какие характеристики проверить перед выбором
При сравнении изделий с минеральной ватой и PIR недостаточно знать только название утеплителя. Необходимо изучить характеристики готовых панелей и убедиться в их соответствии проекту.
Особое внимание следует уделить нескольким параметрам:
- Теплопроводность и сопротивление теплопередаче. Они показывают, насколько эффективно конструкция ограничивает тепловые потери.
- Пожарные характеристики. Подтверждаются документацией и результатами испытаний применительно к конкретному изделию.
- Толщина металлических облицовок. Влияет на механические свойства и способность воспринимать нагрузки.
- Плотность и характеристики сердечника. Определяют особенности материала и влияют на массу конструкции.
- Конструкция замкового соединения. От неё зависят герметичность, теплотехнические свойства стыков и особенности монтажа.
- Защитное покрытие металла. Подбирается с учётом влажности, агрессивности среды и условий эксплуатации.
- Допустимые нагрузки и пролёты. Должны соответствовать проектной схеме несущего каркаса.
Для объектов со специальными требованиями также проверяют акустические показатели, устойчивость к воздействию влаги и подтверждённые пределы огнестойкости.
Заключение
Стеновые сэндвич панели с минеральной ватой и PIR решают сходные строительные задачи, но обладают различными эксплуатационными характеристиками.
Минеральная вата представляет интерес для объектов, где важны негорючесть сердечника, подтверждённая огнестойкость конструкций и хорошие акустические показатели. PIR отличается низкой теплопроводностью, сравнительно небольшой массой и возможностью обеспечить необходимую теплоизоляцию при меньшей толщине стены.
При выборе необходимо учитывать не отдельные преимущества утеплителя, а совокупность требований к зданию. Теплотехнические расчёты, пожарная безопасность, влажностный режим, механические нагрузки и условия монтажа определяют, какой материал будет соответствовать конкретному проекту. Правильно подобранная конструкция позволяет обеспечить надёжность ограждений и сохранить их эксплуатационные характеристики на протяжении предусмотренного срока службы.
