Плоская кровля часто используется не только как защитная конструкция здания, но и как площадка для инженерных систем. По ней могут проходить трубопроводы отопления, холодоснабжения, водоснабжения, дренажа, технологических линий, трассы для вентиляционного и климатического оборудования. Чтобы такие коммуникации не повреждали кровельное покрытие и сохраняли рабочее положение, их устанавливают на специальные опоры.
Опоры для трубопроводов на плоской кровле нужны не только для фиксации трубы на нужной высоте. Они распределяют нагрузку, защищают гидроизоляцию, компенсируют уклоны, помогают учитывать температурное расширение и упрощают обслуживание. Ошибки в их подборе или размещении приводят к просадке утеплителя, повреждению мембраны, перекосам труб, скоплению воды и повышенной нагрузке на соединения.
Почему трубопроводы нельзя укладывать прямо на кровлю
Труба, лежащая на кровельном покрытии, кажется простым решением только на этапе монтажа. На практике прямой контакт быстро создает несколько проблем. Металл нагревается на солнце, охлаждается зимой, меняет линейные размеры, вибрирует от движения среды и передает нагрузку на поверхность. Если труба заполнена водой или другой жидкостью, ее вес значительно увеличивается.
Кровельный пирог не рассчитан на постоянное точечное давление. Под гидроизоляцией часто находится утеплитель, который может деформироваться под нагрузкой. Даже небольшая просадка нарушает уклон, из-за чего рядом с трубой начинает задерживаться вода. Зимой влага замерзает, расширяется и дополнительно воздействует на покрытие.
Прямое размещение трубопровода на кровле опасно по нескольким причинам:
- труба может продавить утеплитель и мембрану;
- под коммуникацией скапливаются вода, грязь и листья;
- покрытие становится трудно осматривать и ремонтировать;
- металлические элементы быстрее корродируют;
- возрастает риск повреждения гидроизоляции при температурных подвижках;
- усложняется поиск протечек и дефектов.
Опорная система отделяет трубопровод от кровли и делает нагрузку более контролируемой. При правильном проектировании труба работает как часть инженерной системы, а не как случайный тяжелый элемент на покрытии.
Основные задачи опор под трубопроводы
Опора должна удерживать трубу в расчетном положении и не вредить кровельной конструкции. Для этого учитывают вес, диаметр, материал трубы, тип транспортируемой среды, температурный режим и особенности самой кровли.
Распределение нагрузки
Главная функция опор — передача веса трубопровода на кровлю без разрушительного точечного давления. Чем больше диаметр трубы и плотнее среда внутри нее, тем выше нагрузка на каждый опорный узел. При расчетах учитывают не только собственный вес трубы, но и вес изоляции, жидкости, крепежа, запорной арматуры и возможных снеговых отложений.
Если опор слишком мало, труба начинает прогибаться. Это создает напряжение в местах соединений, фланцах, компенсаторах и креплениях. Если опоры имеют слишком маленькую площадь основания, нагрузка передается на кровлю слишком концентрированно. В обоих случаях система работает неправильно.
Защита гидроизоляции
Нижняя часть опоры должна быть безопасной для кровельного покрытия. На плоских кровлях часто применяют мембраны, битумные материалы, наливные покрытия или защитные слои. У каждого материала своя чувствительность к давлению, нагреву, трению и химическому контакту.
Основание опоры не должно иметь острых кромок, выступающих крепежей и неровных участков. Для защиты покрытия используют широкие опорные площадки, резиновые основания, разделительные маты или дополнительные прокладки. Важно, чтобы материалы были совместимы между собой и не разрушали гидроизоляцию при нагреве или длительном контакте.
Сохранение нужной высоты
Трубопровод должен находиться выше поверхности кровли. Это нужно для отвода воды, очистки покрытия, контроля состояния мембраны и обслуживания самой трубы. Слишком низкое размещение мешает осмотру и создает зоны, где задерживаются снег и мусор.
Высота подбирается с учетом диаметра трубы, толщины изоляции, расположения соседних коммуникаций и необходимости прохода под трассой в отдельных местах. Для труб с теплоизоляцией важно оставлять запас, чтобы изоляционный слой не касался кровли и не намокал.
Что учитывать при проектировании опор
Проектирование начинается с понимания всей трассы. Нельзя подбирать опоры отдельно от схемы трубопровода, потому что каждая точка крепления влияет на работу системы.
Вес трубопровода
Вес трубы рассчитывается в рабочем состоянии. Пустой трубопровод и заполненный трубопровод создают разную нагрузку. Для водяных систем разница особенно заметна на больших диаметрах. К массе трубы добавляют вес теплоизоляции, кожуха, кронштейнов, крепежа, арматуры и элементов защиты.
Также учитывают дополнительные воздействия:
- снег на трубе и вокруг нее;
- наледь при сезонных перепадах температуры;
- ветер на открытых участках;
- вибрацию от насосного или климатического оборудования;
- временную нагрузку при обслуживании.
Нагрузка должна распределяться так, чтобы кровельная конструкция и утеплитель не получали превышений по допустимому давлению.
Расстояние между опорами
Шаг опор зависит от материала трубы, диаметра, толщины стенки, веса среды и требований к прогибу. Металлические, пластиковые и композитные трубы ведут себя по-разному. Пластиковые трубопроводы сильнее подвержены температурному удлинению и могут требовать более частой поддержки. Стальные трубы жестче, но при большом диаметре и заполнении тоже нуждаются в надежном основании.
Слишком редкая установка опор приводит к провисанию. Слишком частая может создать лишнюю нагрузку на кровлю и усложнить обслуживание. Шаг подбирают так, чтобы труба сохраняла рабочую геометрию, а нагрузка распределялась равномерно.
Отдельные опоры нужны рядом с тяжелыми элементами:
- задвижками;
- фланцевыми соединениями;
- насосными узлами;
- компенсаторами;
- переходами диаметра;
- поворотами трассы;
- участками с повышенной вибрацией.
Такие зоны нельзя оставлять без поддержки, потому что именно там чаще всего возникают напряжения.
Температурное расширение
Трубопроводы на кровле находятся в условиях значительных температурных перепадов. Летом поверхность может сильно нагреваться, зимой — промерзать. Труба удлиняется и сокращается, а вместе с ней перемещаются крепления и опорные узлы.
Если не предусмотреть компенсацию подвижек, трубопровод начнет давить на неподвижные участки, изгибаться или передавать усилия на соединения. Для этого применяют подвижные и неподвижные опоры. Неподвижные фиксируют трассу в расчетных точках, а подвижные позволяют трубе смещаться в нужном направлении.
Компенсация температурных деформаций особенно важна для длинных прямых участков. Чем больше длина трассы, тем заметнее линейное расширение. При проектировании учитывают материал трубы, диапазон температур и расположение компенсаторов.
Уклон кровли и отвод воды
Плоская кровля имеет уклоны к воронкам или водосборным зонам. Опоры не должны нарушать водоотвод. Если их разместить без учета уклонов, они могут стать препятствием для воды, задерживать мусор и создавать застойные зоны.
Для трубопроводов, которым нужен собственный уклон, задача усложняется. Нужно одновременно учитывать уклон кровли и уклон самой трубы. В таких случаях применяют регулируемые опоры, позволяющие выставить нужную высоту на каждом участке.
Правильно размещенная система не перекрывает путь воде, не создает луж у основания опор и не мешает очистке кровли.
Типы опор для трубопроводов на плоской кровле
Выбор конструкции зависит от нагрузки, высоты установки и требований к подвижности трубы. На кровлях применяют разные решения — от простых опорных блоков до регулируемых систем с металлическим профилем.
Резиновые и композитные опорные блоки
Такие опоры часто используют для труб малого и среднего диаметра, кабельных трасс и легких инженерных систем. Они имеют широкое основание, не повреждают покрытие и хорошо подходят для распределения нагрузки. В верхней части может устанавливаться металлический профиль, хомут или ложемент под трубу.
Преимущество таких блоков — отсутствие необходимости сверлить кровлю. Они устанавливаются свободно, но при этом должны иметь достаточную устойчивость. Для ветровых зон и участков с вибрацией может потребоваться дополнительная фиксация или балласт.

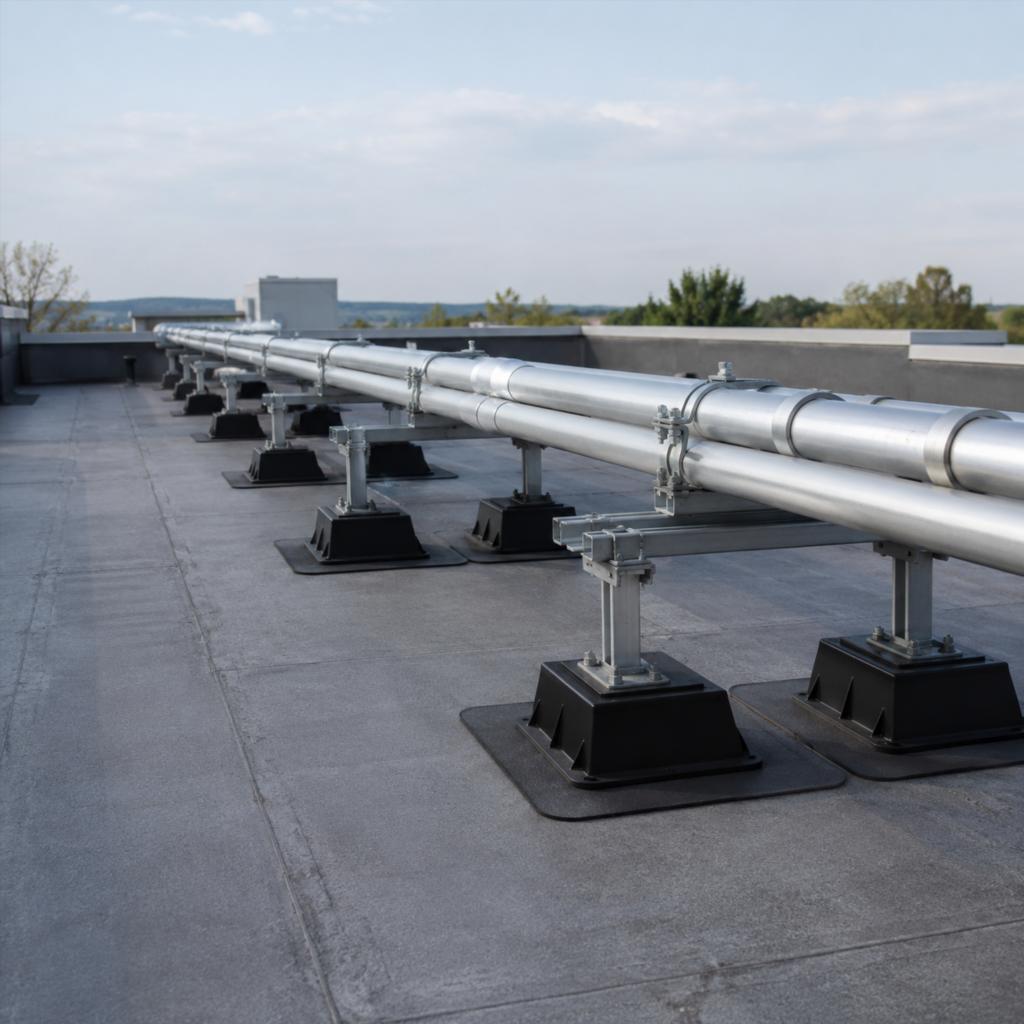

Регулируемые опоры
Регулируемые опоры позволяют выставлять трубопровод по высоте, компенсировать уклон кровли и выравнивать трассу. Они удобны там, где коммуникация проходит по сложной поверхности или должна иметь точный уклон.
Такие конструкции применяют для трубопроводов, кабельных лотков, рам под оборудование и комбинированных трасс. При выборе важно учитывать диапазон регулировки, устойчивость, материал резьбовых элементов и защиту от коррозии.
Металлические стойки с защитным основанием
Для тяжелых трубопроводов применяют металлические опоры, стойки и рамы. Они выдерживают значительные нагрузки, но требуют защиты кровельного покрытия. Металл нельзя ставить на мембрану напрямую. Нужны широкие основания, прокладки, резиновые подушки или специальные опорные элементы.
Металлические конструкции должны иметь антикоррозионную защиту. На кровле они постоянно контактируют с влагой, перепадами температуры и конденсатом, а при повреждении покрытия могут быстро ржаветь.
Материалы и совместимость с кровлей
Материал опоры должен быть устойчив к внешним условиям. На кровле он сталкивается с ультрафиолетом, осадками, ветром, морозом, нагревом и механическими нагрузками. Недолговечные материалы быстро теряют форму, растрескиваются или начинают повреждать покрытие.
Для кровельных опор важны:
- стойкость к влаге;
- устойчивость к ультрафиолету;
- сохранение формы под нагрузкой;
- отсутствие острых кромок;
- совместимость с гидроизоляцией;
- морозостойкость;
- защита металлических частей от коррозии.
Нежелательно использовать случайные деревянные бруски, кирпичи, обрезки плитки и бетонные блоки без защитного слоя. Такие элементы не рассчитаны на длительную работу на кровле. Дерево впитывает воду и деформируется, кирпич крошится, бетон с неровными гранями может повредить мембрану.
Размещение опор на кровле
Опоры должны стоять там, где они не мешают эксплуатации кровли и инженерных систем. Перед монтажом учитывают проходы, водоприемные воронки, парапеты, люки, зоны обслуживания оборудования и возможные маршруты для ремонта.
Трубопровод не должен перекрывать доступ к важным элементам кровли. Если трасса проходит рядом с вентиляционными установками, кондиционерами или солнечными панелями, нужно оставить место для осмотра, демонтажа и замены деталей.
При размещении важно соблюдать несколько принципов:
- не ставить опоры в местах постоянного скопления воды;
- не перекрывать водоотводные пути;
- не располагать тяжелые узлы на слабых участках кровли;
- оставлять доступ к соединениям и арматуре;
- учитывать перемещение людей при обслуживании;
- не создавать пересечений, которые усложняют ремонт.
Инженерная трасса должна быть понятной и доступной. Хаотичное расположение труб и опор повышает риск повреждений во время обслуживания.
Ошибки при проектировании и монтаже
Проблемы с трубопроводами на кровле часто связаны не с самой трубой, а с неверной организацией опорной системы. Даже прочный трубопровод может выйти из строя, если он провисает, испытывает лишние напряжения или передает чрезмерную нагрузку на кровлю.
Частые ошибки:
- подбор опор без расчета веса заполненной трубы;
- слишком большой шаг между опорами;
- отсутствие учета температурного расширения;
- жесткая фиксация там, где нужна подвижность;
- установка металлических элементов прямо на гидроизоляцию;
- размещение опор в зонах водоотвода;
- отсутствие отдельной поддержки возле арматуры;
- использование временных подкладок как постоянного решения.
Особенно опасны временные решения, которые остаются на кровле надолго. Небольшой деревянный брусок или кусок бетона может несколько месяцев держать трубу без видимых проблем, но постепенно он разрушает покрытие, меняет положение трассы и усложняет обслуживание.
Обслуживание трубопроводов и опор
После монтажа систему нужно периодически осматривать. Кровля находится под открытым небом, а значит, на опоры и трубы постоянно воздействуют погодные факторы. Даже правильно установленная трасса требует контроля.
При осмотре проверяют:
- нет ли просадки опор;
- не сместились ли элементы после ветра или снеговой нагрузки;
- не повреждена ли гидроизоляция под основанием;
- нет ли коррозии на металлических деталях;
- сохраняется ли нужный уклон трубы;
- не намокает ли теплоизоляция;
- не появились ли следы протечек рядом с трассой.
Осмотр особенно важен после зимы, сильных осадков, ремонта кровли или работ с оборудованием. Любое смещение опоры лучше устранить сразу, пока оно не привело к деформации трубы или повреждению покрытия.
Как опоры влияют на срок службы кровли и трубопровода
Грамотно спроектированная опорная система защищает сразу два элемента здания: кровлю и инженерные коммуникации. Кровельное покрытие не получает лишних проколов, продавливания и трения. Трубопровод сохраняет правильное положение, не провисает, не перегружает соединения и остается доступным для обслуживания.
Опоры особенно важны на зданиях, где кровля используется активно: с вентиляционными установками, климатическим оборудованием, кабельными линиями и несколькими трубопроводными трассами. Чем больше инженерных систем размещено на крыше, тем выше значение правильной организации пространства.
Опоры для трубопроводов на плоской кровле нельзя рассматривать как второстепенную деталь монтажа. Это часть инженерного решения, от которой зависит герметичность кровли, устойчивость трассы, удобство обслуживания и срок службы всей системы. Правильный подбор опор, расчет расстояний, учет температурных подвижек и бережное отношение к гидроизоляции позволяют использовать кровлю как техническую площадку без ущерба для ее основной защитной функции.
