Что проверить перед изготовлением новой втулки

Втулка относится к сравнительно простым деталям, однако её замена требует точной оценки всего сопряжения. Недостаточно измерить старое изделие, перенести размеры на эскиз и изготовить копию. За время работы внутреннее отверстие втулки увеличивается, наружная поверхность может деформироваться, а вал и корпус получают собственную выработку. Копирование фактических размеров закрепит уже возникшие отклонения и не восстановит нормальную работу механизма.

Перед изготовлением необходимо определить, какая поверхность изношена сильнее, каким должен быть рабочий зазор и сохранили ли сопряжённые детали исходную геометрию. Подготовленные размеры и сведения об узле передают в собственный цех или сторонним изготовителям, работающим по эскизам и образцам, вроде https://zub-x.ru/. Основная задача на этом этапе состоит не в повторении формы старой втулки, а в восстановлении правильного сопряжения между валом, втулкой и посадочным отверстием корпуса.

Почему изношенная втулка не является точным образцом

Втулка постепенно меняет размеры под действием нагрузки, трения, температуры и загрязнений. Внутренняя поверхность чаще всего изнашивается неравномерно: отверстие становится овальным, расширяется только с одной стороны или получает выраженную конусность. Наружный диаметр также может отличаться от исходного, особенно если деталь проворачивалась в корпусе.

Изменения бывают малозаметными при обычном осмотре. Втулка сохраняет цилиндрическую форму, но фактический зазор уже превышает допустимое значение. В результате вал начинает перемещаться поперёк оси, ударять по рабочей поверхности и создавать дополнительную нагрузку на соседние элементы.

При обследовании важно отделить конструктивные особенности от следов эксплуатации. Канавка на внутренней поверхности может быть предусмотрена для распределения смазки, а может оказаться глубокой выработкой. Небольшое отверстие иногда служит масляным каналом, а не дефектом. Без понимания назначения каждого элемента легко исключить нужную деталь конструкции или, напротив, перенести повреждение в новое изделие.

С чего начать проверку узла

До демонтажа желательно оценить работу механизма в сборе. Шум, нагрев, люфт и изменение характера движения дают информацию, которую невозможно получить после разборки.

Следует зафиксировать:

направление и скорость движения вала;
характер нагрузки;
величину радиального и осевого люфта;
наличие рывков;
температуру корпуса;
состояние смазки;
следы утечки;
положение втулки относительно корпуса;
наличие металлической пыли или стружки.

Если узел продолжает работать, измеряют люфт индикатором. Такой контроль помогает понять, насколько сильно изменилось сопряжение и в каком направлении происходит основное смещение.

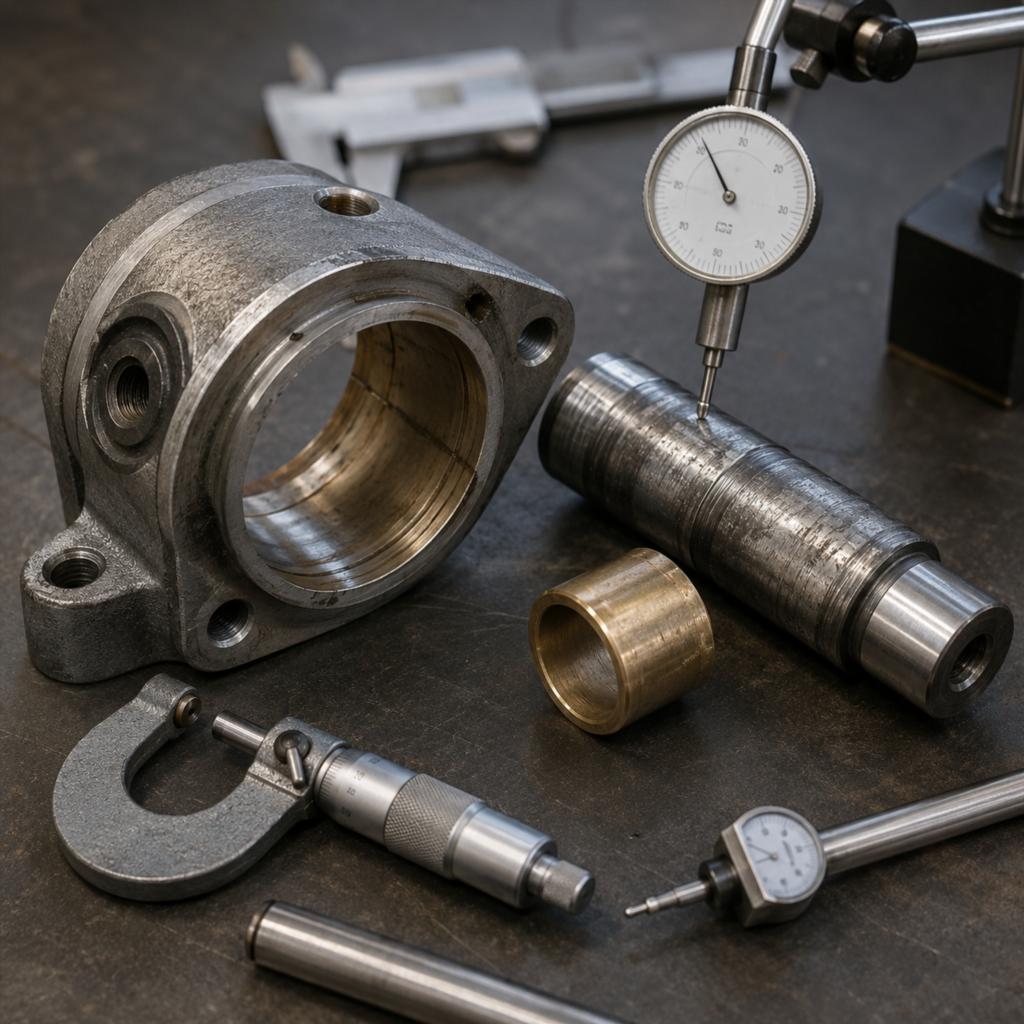

После демонтажа втулку, вал и корпус рассматривают как единый комплект. Исследование только одной детали редко даёт достаточную информацию для назначения новых размеров.

Что проверить на валу

Вал определяет внутренний диаметр новой втулки и величину рабочего зазора. Если его поверхность изношена, размер старой втулки нельзя использовать без дополнительной корректировки.

Диаметр и форма рабочей шейки

Диаметр измеряют в нескольких сечениях по длине и в разных направлениях. Один замер микрометром показывает только локальное значение и не выявляет овальность или конусность.

Проверка должна показать:

минимальный и максимальный диаметры;
разницу размеров по длине;
овальность;
конусность;
наличие ступенчатой выработки;
состояние переходов между участками.

Если вал имеет выраженную выработку, изготовление втулки под уменьшенный фактический диаметр может оказаться ошибкой. После последующего ремонта или замены вала новая втулка уже не подойдёт. Чаще рассматривают восстановление шейки до номинального размера либо обработку вала под заранее согласованный ремонтный размер.

Шероховатость и повреждения

Задиры, риски, коррозия и следы перегрева ускоряют износ новой втулки. Даже при правильном диаметре грубая поверхность будет снимать материал с её внутренней стенки.

Небольшие дефекты можно устранить шлифованием или полированием, если после обработки размер остаётся допустимым. Глубокие повреждения требуют восстановления поверхности или замены вала.

Отдельно проверяют:

твёрдость рабочей зоны;
следы налипания материала втулки;
продольные борозды;
цвета побежалости;
трещины;
местные вмятины.

Следы перегрева указывают не только на плохое состояние поверхности, но и на возможное нарушение смазки или слишком малый зазор.

Прямолинейность и биение

Изогнутый вал создаёт переменную нагрузку на втулку. Даже правильно изготовленная деталь в таком узле быстро получит односторонний износ.

Прямолинейность проверяют индикатором при вращении вала в центрах или на призмах. Если вал установлен на подшипниках, дополнительно оценивают состояние опор. Биение может быть связано не с самим валом, а с повреждёнными посадочными местами или перекосом корпуса.

Что проверить в корпусе

Наружный диаметр втулки назначают по отверстию в корпусе и требуемому способу фиксации. Если корпус изношен, новая деталь с исходным наружным размером не обеспечит нужную посадку.

Диаметр посадочного отверстия

Отверстие измеряют нутромером в нескольких направлениях и на разной глубине. Неравномерная выработка часто возникает, если втулка проворачивалась или работала под перекошенной нагрузкой.

Нужно определить:

действительный диаметр;
овальность;
конусность;
наличие задиров;
состояние торцевого упора;
целостность стопорных элементов;
глубину посадочного места.

Если отверстие увеличено, возможны разные способы ремонта. Корпус растачивают под втулку увеличенного наружного диаметра, устанавливают промежуточную ремонтную обойму или восстанавливают поверхность другим способом. Простое увеличение натяга без устранения овальности не обеспечивает равномерной фиксации.

Соосность отверстий

В механизме с двумя опорами важно проверить взаимное положение посадочных отверстий. Несоосность заставляет вал работать с изгибом и прижимает его к одной стороне втулки.

Проблема может возникнуть после деформации корпуса, сварочного ремонта, перегрева или неправильной расточки. В такой ситуации замена отдельных втулок не устранит причину износа. Посадочные места приходится обрабатывать совместно за одну установку или с использованием направляющей оправки.

Как оценить старую втулку

После очистки втулку осматривают без абразивной зачистки рабочих поверхностей. Характер повреждений помогает понять, что происходило в узле.

Равномерная полированная поверхность по всей окружности обычно указывает на стабильное вращение. Односторонняя выработка связана с направленной нагрузкой, перекосом или изгибом вала. Задиры говорят о нарушении смазки, попадании твёрдых частиц или недостаточном зазоре.

На старой детали проверяют:

внутренний и наружный диаметры;
толщину стенки;
длину;
овальность;
положение смазочных отверстий;
форму канавок;
состояние торцов;
следы проворачивания;
трещины и деформации.

Измерения старой втулки нужны для восстановления конструкции, но не должны автоматически становиться размерами новой детали.

Как определить исходный размер

Номинальные параметры восстанавливают по совокупности данных. Сопоставляют размеры вала, корпуса, сохранившиеся участки втулки, стандартные посадки и назначение узла.

Если вал и корпус сохранили исходные размеры, внутренний и наружный диаметры втулки можно назначить по ним. При износе обеих сопряжённых деталей сначала выбирают способ ремонта, а уже затем определяют размеры новой втулки.

Возможны такие варианты:

сохранение номинального размера вала и восстановление его поверхности;
обработка вала под ремонтный размер;
расточка корпуса под увеличенный наружный диаметр;
установка промежуточной втулки;
одновременное восстановление вала и корпуса;
изготовление новой втулки с изменёнными посадками.

Решение должно учитывать возможность будущего ремонта. Произвольный размер усложняет повторное обслуживание и исключает использование стандартного инструмента или запасных деталей.

Как выбрать рабочий зазор

Между валом и втулкой должен оставаться зазор, достаточный для движения и формирования смазочного слоя. Слишком малое расстояние приводит к нагреву и заклиниванию. Чрезмерный зазор вызывает удары, вибрацию и нарушение положения вала.

Величина зависит от нескольких факторов:

диаметра вала;
скорости движения;
материала втулки;
температуры;
типа смазки;
характера нагрузки;
длины сопряжения;
способа подачи масла.

Для медленно движущегося шарнира требования отличаются от условий высокоскоростного вращения. В узле с ручной смазкой зазор может назначаться иначе, чем в системе с постоянной подачей масла под давлением.

Нельзя определять его только по люфту старой детали. Фактический зазор включает износ вала и втулки, а иногда также деформацию корпуса.

Как выбрать материал втулки

Материал должен работать в паре с валом и соответствовать режиму эксплуатации. Для втулок используют бронзы, латуни, чугуны, стали, порошковые материалы и технические полимеры. Каждый вариант имеет ограничения.

Металлические втулки

Бронзовые сплавы хорошо работают в нагруженных парах трения и способны удерживать смазку. Чугун применяют при умеренных скоростях и стабильной смазке. Стальные втулки обладают высокой прочностью, но требуют внимательного подбора твёрдости вала и качества поверхности.

При выборе учитывают не только износостойкость, но и способность материала переносить загрязнение, кратковременный недостаток смазки и ударные нагрузки.

Полимерные и композиционные материалы

Полимерная втулка снижает шум, не подвержена коррозии и иногда может работать с минимальным количеством смазки. Однако материал чувствителен к температуре, давлению и длительной статической нагрузке.

Замена металлической детали полимерной допустима только после оценки:

температуры в узле;
удельного давления;
скорости скольжения;
химической среды;
допустимой деформации;
условий отвода тепла.

Геометрию также приходится корректировать с учётом теплового расширения и особенностей запрессовки.

Система смазки и расположение каналов

Новая втулка не должна перекрывать подачу масла. До изготовления проверяют каналы в корпусе, положение отверстий и направление смазочных канавок.

Отверстие во втулке должно совпадать с каналом корпуса после запрессовки. Для этого на чертеже задают его угловое положение относительно фиксирующего элемента или торца.

Канавки выполняют так, чтобы распределять смазку по рабочей поверхности, но не ослаблять наиболее нагруженную зону. Их форма зависит от направления движения и подачи масла.

Ошибки в системе смазки приводят к быстрому повреждению:

отверстие не совпадает с каналом;
канавка заканчивается в зоне максимальной нагрузки;
смазка уходит через открытый торец;
канал забит продуктами износа;
вязкость масла не соответствует режиму работы.

Перед сборкой каналы очищают и продувают. Остатки старой стружки могут попасть между валом и новой втулкой уже при запуске.

Толщина стенки и длина втулки

Увеличивать длину или толщину без расчёта не следует. Более массивная деталь не всегда работает лучше.

Слишком тонкая стенка деформируется при запрессовке, из-за чего внутреннее отверстие уменьшается или становится овальным. Чрезмерная толщина требует расточки корпуса и может ослабить его конструкцию.

Длина влияет на распределение нагрузки. Короткая втулка создаёт высокое удельное давление, а слишком длинная чувствительнее к несоосности. При перекосе нагрузка всё равно сосредоточится у края, независимо от общей площади поверхности.

Что указать на эскизе новой втулки

После обследования составляют эскиз или рабочий чертёж. В документе должны быть указаны размеры, которые относятся к восстановленному узлу, а не только к старому образцу.

Обычно фиксируют:

внутренний диаметр и допуск;
наружный диаметр и посадку;
длину;
фаски;
смазочные канавки;
отверстия;
материал;
шероховатость рабочих поверхностей;
требования к соосности;
способ фиксации;
направление запрессовки.

Если внутренний размер должен быть получен после установки, это указывают отдельно. Некоторые втулки запрессовывают с припуском, а затем окончательно растачивают или развёртывают по месту. Такой способ помогает обеспечить соосность и компенсировать деформацию от натяга.

Почему внутренний диаметр проверяют после запрессовки

Посадка с натягом создаёт давление на наружную поверхность. Тонкостенная втулка немного сжимается, и её отверстие становится меньше. Величина изменения зависит от материала, толщины стенки, натяга и жёсткости корпуса.

Если изготовить внутренний диаметр сразу в окончательный размер без учёта деформации, вал может не войти или будет вращаться с чрезмерным сопротивлением.

После установки проверяют:

фактический внутренний диаметр;
овальность;
соосность;
шероховатость;
соответствие рабочего зазора.

При необходимости выполняют расточку, развёртывание или хонингование непосредственно в корпусе.

Как избежать проворачивания втулки

Наружная посадка должна удерживать деталь при рабочей нагрузке. Если натяг недостаточен, втулка начинает вращаться в корпусе, разрушает отверстие и перекрывает масляные каналы.

Фиксацию обеспечивают:

посадкой с натягом;
буртом;
стопорным винтом;
штифтом;
специальным пазом;
клеевым составом;
сочетанием нескольких способов.

Стопорный элемент не должен чрезмерно деформировать втулку. Винт, упирающийся в тонкую стенку, способен изменить форму внутреннего отверстия и создать локальный участок трения.

Проверка перед окончательной сборкой

До установки вал и корпус очищают, удаляют заусенцы и проверяют кромки. Острый край посадочного отверстия может повредить наружную поверхность втулки при запрессовке.

Монтаж выполняют оправкой, которая передаёт усилие на торец равномерно. Удары по одному краю создают перекос и повреждают деталь.

После установки необходимо убедиться, что:

втулка заняла заданное положение;
отверстия подачи смазки совпали;
торец не деформирован;
внутренний диаметр соответствует расчётному;
вал вращается без заеданий;
люфт находится в допустимых пределах;
смазка поступает к рабочей поверхности.

Узел запускают с ограниченной нагрузкой. Контролируют температуру, шум и плавность движения. Повышенный нагрев в первые минуты может указывать на недостаточный зазор или перекос.

Ошибки, которые приводят к повторному износу

Новая втулка быстро выходит из строя, если устраняется только следствие неисправности.

К типичным ошибкам относятся:

изготовление по размерам старой детали без проверки вала;
установка в овальное отверстие корпуса;
сохранение изношенной шейки вала;
неправильный подбор материала;
отсутствие смазочных каналов;
чрезмерный натяг;
слишком малый рабочий зазор;
перекос при запрессовке;
игнорирование несоосности опор;
запуск под полной нагрузкой без проверки.

Повторная выработка в одном и том же месте почти всегда указывает на проблему с нагрузкой, геометрией или смазкой, а не только с качеством втулки.

Заключение

Перед изготовлением новой втулки необходимо проверить вал, посадочное отверстие корпуса, характер износа, систему смазки и взаимное положение опор. Старая деталь помогает восстановить конструкцию, но не является точным источником номинальных размеров.

Внутренний диаметр назначают по состоянию и способу ремонта вала, наружный — по подготовленному посадочному отверстию корпуса. Материал, рабочий зазор, толщина стенки и длина должны соответствовать нагрузке, скорости и температуре узла.

Только после обследования всего сопряжения можно подготовить корректный эскиз и изготовить деталь, которая восстановит нормальное положение вала, обеспечит подачу смазки и не повторит износ старой втулки.
