Регулировка зазоров в клапанном механизме двигателей ЯМЗ-530
Регулировка зазоров в клапанном механизме двигателей семейства ЯМЗ-530 нужна для правильного открытия и закрытия клапанов. От этой процедуры зависит наполнение цилиндров, выпуск отработанных газов, компрессия, шумность работы двигателя и ресурс газораспределительного механизма.
Если тепловые зазоры нарушены, двигатель может стучать, терять мощность, хуже запускаться и работать с повышенным расходом топлива. Поэтому проверку и регулировку клапанов нужно выполнять по регламенту, с соблюдением порядка цилиндров и рекомендованных значений.
Какие зазоры должны быть на ЯМЗ-530
Для двигателей семейства ЯМЗ-530 зазор измеряется между чашкой коромысла и торцом траверсы клапанов. Значения отличаются для впускных и выпускных клапанов.
Рекомендуемые интервалы:
для впускных клапанов — от 0,30 до 0,40 мм;
для выпускных клапанов — от 0,40 до 0,50 мм.
Соблюдение этих значений обеспечивает стабильную работу газораспределительного механизма. Слишком малый зазор опасен неполным закрытием клапана, слишком большой — ударной нагрузкой и повышенным шумом.
Что подготовить перед регулировкой
Перед началом работ двигатель должен быть остановлен и подготовлен к обслуживанию. Работать нужно чистым инструментом, чтобы не занести загрязнения под крышку головки цилиндров.
Для проверки и регулировки потребуются:
комплект инструментов водителя;
щупы нужной толщины;
ключ для регулировочного винта;
ключ для контргайки;
шестерня для проворота коленчатого вала;
чистая ветошь;
при необходимости новая прокладка крышки ГБЦ.
При выявлении износа деталей клапанного механизма клапаны и толкатели ЯМЗ-534, ЯМЗ-536 подбирают с учетом применяемости к конкретной модификации двигателя.
Как получить доступ к клапанному механизму
Сначала нужно отсоединить рукав отвода картерных газов от крышки головки цилиндров. Затем ослабляют болты крепления крышки и снимают ее, открывая доступ к коромыслам, траверсам и штангам.
После снятия крышки следует извлечь пробку №1, расположенную на торце картера маховика с левой стороны двигателя под компрессором пневмотормозов. Далее в отверстие устанавливают шестерню для проворота коленчатого вала до зацепления с венцом маховика.
На этом этапе важно не повредить резьбу, пробки и посадочные места. После регулировки все элементы должны быть возвращены на место.
Установка первого цилиндра в ВМТ
Поршень первого цилиндра устанавливают в положение верхней мертвой точки на такте сжатия. Коленчатый вал проворачивают по часовой стрелке, если смотреть со стороны вентилятора.
Есть два способа контроля положения:
через смотровое отверстие — коленвал вращают до появления цифры «1» на внешнем диаметре маховика;
по движению клапанов — после закрытия впускных клапанов первого цилиндра коленвал дополнительно проворачивают на 135°, то есть 90+45°.
Если штанги первого цилиндра защемлены и не проворачиваются от руки, нужно повернуть коленчатый вал еще на один полный оборот, то есть на 360°.
Регулировать клапаны можно только тогда, когда соответствующий цилиндр находится на такте сжатия, а впускные и выпускные клапаны закрыты.
Порядок регулировки зазора

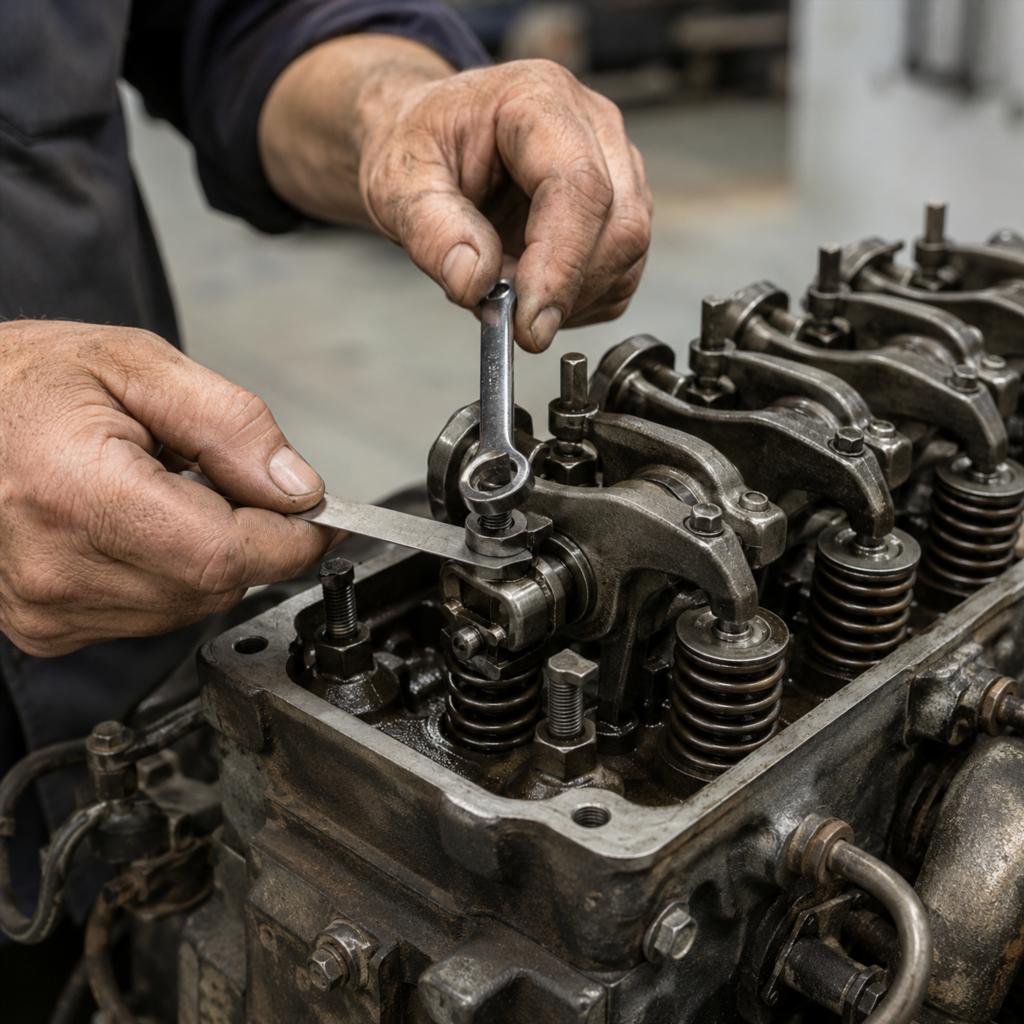

После установки первого цилиндра в ВМТ проверяют зазор в приводе его клапанов. Для регулировки используют щуп соответствующей толщины.
вставить щуп в зазор между траверсой и чашкой коромысла;
поворачивать регулировочный винт до касания чашки со щупом;
удерживая винт от проворота, затянуть контргайку;
проверить зазор предельными щупами.
При правильной регулировке щуп по нижнему пределу должен проходить свободно, а щуп по верхнему пределу — с ощутимым усилием.
Последовательность по цилиндрам
После первого цилиндра зазоры регулируют в порядке работы цилиндров: 3, 4 и 2. Каждый раз коленчатый вал проворачивают по часовой стрелке на 180° от предыдущего положения.
После регулировки всех цилиндров шестерню проворота коленчатого вала снимают, а пробки устанавливают обратно в отверстия картера маховика.
Из-за биения сопрягаемых деталей механизма привода клапанов зазор при последующем вращении коленвала может измениться до 0,05 мм от установленных предельных значений. Поэтому после регулировки важно выполнить контрольную проверку.
Проверка после запуска двигателя
После завершения работ двигатель запускают и прослушивают его работу. При правильной регулировке постороннего стука в клапанном механизме быть не должно.
Если стук появился, двигатель необходимо остановить и повторить регулировку. Также нужно проверить герметичность соединений крышки головки цилиндров и рукава отвода картерных газов.
Клапанный стук после регулировки — признак ошибки в зазоре, износа деталей или неправильного положения цилиндра при настройке.
Регулировка клапанов ЯМЗ-530 требует аккуратности, правильной последовательности и точного инструмента. А подборка деталей клапанного механизма для двигателей ЯМЗ, ТМЗ, КАМАЗ, МАЗ и УРАЛ, ознакомиться с которыми можно в интернет-магазине «ЯРДД», должна осуществляться с учетом конкретной модификации двигателя.
