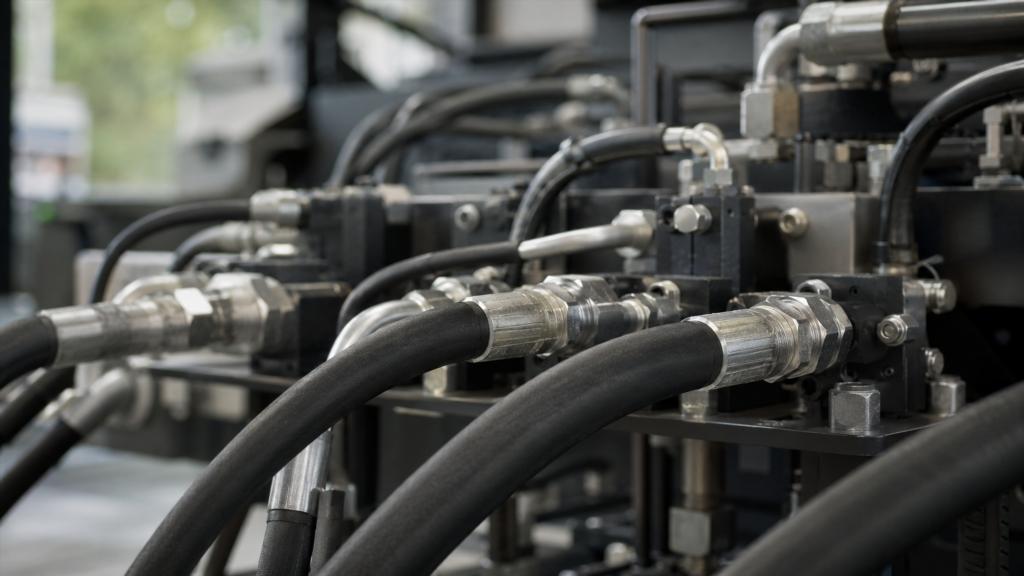

Рукава высокого давления в гидравлических системах

Рукав высокого давления соединяет элементы гидравлической системы и передает рабочую жидкость между насосом, распределителем, цилиндром, гидромотором и другими узлами. В зависимости от давления, температуры и состава рабочей среды применяются РВД разных конструкций, ознакомиться с которыми можно на remen.ru, а конкретное исполнение подбирают с учетом диаметра, типа армирования, допустимого радиуса изгиба и способа присоединения.

В отличие от жесткого трубопровода, гибкий рукав способен работать на участках, где детали оборудования перемещаются относительно друг друга или постоянно испытывают вибрацию. При этом его конструкция должна одновременно выдерживать внутреннее давление, многократные изгибы и внешние механические воздействия. Именно сочетание этих нагрузок определяет устройство РВД и требования к его эксплуатации.

Из чего состоит рукав высокого давления

Основные элементы РВД выполняют разные задачи, но работают как единая конструкция. Внутренний слой контактирует с жидкостью, силовой каркас удерживает давление, наружная оболочка защищает армирование от механических и климатических воздействий.

Типичная структура включает:

внутреннюю трубку из маслостойкого или химически устойчивого материала;
один или несколько армирующих слоев;
наружное защитное покрытие;
соединительную арматуру на концах;
обжимные гильзы, фиксирующие фитинги.

Толщина, количество армирующих слоев и состав материалов зависят от назначения. Магистраль с умеренной нагрузкой может иметь сравнительно простую структуру, тогда как линия тяжелой строительной или промышленной техники требует повышенной стойкости к импульсам давления и механическим деформациям.

Внутренний слой

Внутренняя трубка постоянно контактирует с рабочей жидкостью. Материал должен сохранять геометрию и свойства при воздействии гидравлического масла, эмульсии или другой среды, предусмотренной конструкцией оборудования.

Если материал несовместим с жидкостью, поверхность может набухать, размягчаться, растрескиваться или постепенно разрушаться. Такие изменения не всегда заметны снаружи, но способны привести к отслаиванию внутреннего покрытия и уменьшению проходного сечения.

Важна и температура рабочей среды. Даже химически устойчивый материал может быстрее стареть при постоянной работе около верхней границы допустимого температурного диапазона.

Армирующий каркас

Основную нагрузку от давления принимает силовой слой. Без него эластичная трубка расширялась бы, деформировалась и быстро разрушалась.

Армирование выполняется металлической оплеткой, спиральной навивкой или другими способами. Конструкция подбирается исходя из давления, диаметра и характера работы системы.

Оплетка хорошо сочетает прочность с гибкостью. Спиральные конструкции применяют там, где необходимо выдерживать особенно высокие нагрузки и многократные скачки давления.

Увеличение количества силовых слоев повышает способность выдерживать давление, но одновременно делает изделие жестче. Такой РВД требует большего радиуса изгиба и аккуратной прокладки.

Наружная оболочка

Внешний слой не участвует непосредственно в транспортировке жидкости, но защищает силовой каркас от повреждений. Он контактирует с пылью, водой, грязью, деталями машины и иногда с маслами или химическими веществами.

Постоянное трение о раму способно постепенно протереть наружную оболочку. После оголения металлического армирования процесс разрушения ускоряется: проволока подвергается коррозии, отдельные нити повреждаются и уже не воспринимают расчетную нагрузку.

В условиях интенсивного контакта применяют дополнительные защитные спирали, кожухи или направляющие.

Как РВД работает под давлением

В гидравлической системе насос создает поток рабочей жидкости. Сопротивление исполнительного механизма формирует давление, которое воздействует на внутренние стенки всей магистрали.

РВД при этом стремится расшириться. Армирующий каркас ограничивает изменение диаметра и воспринимает возникающие усилия. Во время включения цилиндра или гидромотора нагрузка меняется, поэтому стенки многократно испытывают циклы напряжения.

Реальный режим редко остается совершенно постоянным. Работа распределителей, изменение сопротивления исполнительного механизма и резкие остановки потока создают пульсации. В отдельных ситуациях кратковременный пик давления заметно превышает установившийся уровень.

Именно циклический характер нагрузки отличает условия эксплуатации гидравлического рукава от простого хранения жидкости под постоянным давлением.

Где применяются рукава высокого давления

Гибкие магистрали используются практически во всех системах, где рабочая жидкость передает усилие между элементами, способными перемещаться относительно друг друга.

РВД встречаются в:

экскаваторах, погрузчиках и другой строительной технике;
сельскохозяйственных машинах;
прессовом оборудовании;
металлообрабатывающих станках;
подъемных механизмах;
промышленной автоматике;
коммунальной и дорожной технике;
гидравлических приводах производственных линий.

Особенно важна гибкость на подвижных соединениях. Например, при движении стрелы экскаватора расстояние и угол между отдельными узлами меняются. Жесткая трубка не смогла бы работать на таком участке без сложной системы шарнирных соединений.

Давление как основной рабочий параметр

Для каждого исполнения задается допустимый диапазон давления. Ориентироваться только на внутренний диаметр недостаточно: два одинаковых по размеру изделия могут иметь разный армирующий каркас и совершенно разные рабочие характеристики.

Рабочее давление — это уровень, при котором изделие рассчитано на длительную эксплуатацию. Кроме него учитываются испытательные и разрушающие значения, однако использовать последние как допустимый режим нельзя.

Постоянная работа с превышением расчетной нагрузки ускоряет усталостное разрушение армирования. Снаружи изделие некоторое время может выглядеть исправным, хотя отдельные элементы силового слоя уже повреждены.

Опасны и гидравлические удары. Резкое перекрытие потока или движение исполнительного механизма до упора способно создавать кратковременные пики, которые повторяются сотни и тысячи раз.

Почему внутренний диаметр имеет большое значение

Диаметр определяет скорость движения жидкости и гидравлическое сопротивление магистрали.

Если проходное сечение слишком мало для требуемого расхода, скорость потока увеличивается. Возрастают потери давления, температура жидкости и нагрузка на насос. Система может работать медленнее или сильнее нагреваться.

Установка чрезмерно большого диаметра тоже не всегда оправданна. Магистраль становится тяжелее, занимает больше места, требует более крупной арматуры и может хуже укладываться в ограниченном пространстве.

Подбор сечения связан с расходом жидкости, длиной участка и назначением линии. Всасывающие, напорные и сливные магистрали работают в разных условиях, поэтому требования к скорости потока для них отличаются.

Радиус изгиба и его влияние на ресурс

Гибкость РВД не означает, что его можно перегибать под любым углом. Для каждой конструкции существует минимальный допустимый радиус.

При слишком сильном изгибе одна сторона растягивается, а противоположная сжимается. Армирующий слой смещается относительно расчетного положения, внутреннее проходное сечение может уменьшаться.

Регулярная работа с изгибом меньше допустимого радиуса вызывает:

усталость металлической оплетки;
трещины наружной оболочки;
локальную деформацию внутренней трубки;
дополнительное сопротивление потоку;
ускоренное разрушение около фитинга.

Особенно неблагоприятен изгиб непосредственно у обжимной гильзы. Это место и без того испытывает концентрацию механических напряжений.

Почему скручивание опаснее обычного изгиба

РВД рассчитан преимущественно на давление и изгиб, но не на постоянное скручивание вокруг продольной оси.

Если при установке один фитинг повернут относительно другого, армирующие нити оказываются в неправильном положении. При последующих изгибах нагрузка распределяется неравномерно.

На подвижной технике проблема усиливается. При каждом рабочем цикле рукав дополнительно перекручивается, и повреждение постепенно накапливается.

Следы спирального смещения маркировочной линии на наружной оболочке часто указывают на неправильную установку.

Соединительная арматура и обжим

Даже исправный рукав не может работать без надежного соединения с гидравлической системой. Для этого используются фитинги различной формы и присоединительных размеров.

Хвостовая часть фитинга входит внутрь РВД, после чего соединение фиксируется обжимной гильзой. При правильной сборке усилие распределяется так, чтобы арматура удерживалась под давлением, а стенка не повреждалась чрезмерным сжатием.

Слишком слабый обжим создает риск вырывания фитинга или утечки. Чрезмерное сжатие способно повредить внутренний слой и армирование.

Значение имеет совместимость всех элементов сборки. Рукав, фитинг и гильза должны соответствовать друг другу по конструкции и размерам. Произвольное сочетание деталей только по внешнему сходству не обеспечивает расчетную прочность соединения.

Температура и старение материалов

РВД нагревается не только от окружающей среды. Рабочая жидкость может сама иметь высокую температуру, особенно в гидросистемах с продолжительной нагрузкой и значительными потерями энергии.

При перегреве наружная оболочка твердеет, на ней появляются мелкие трещины. Внутренняя трубка также теряет эластичность, что особенно опасно на участках постоянного изгиба.

Холод создает другую проблему. Некоторые материалы при низкой температуре становятся жестче, и нагрузка при изгибе возрастает.

На открытой технике к этому добавляются солнечное излучение, влажность и сезонные перепады температуры.

Основные причины преждевременного повреждения

Ресурс зависит не только от качества самого изделия. Большая часть эксплуатационных проблем связана с условиями монтажа и работы.

К распространенным причинам относятся неправильный радиус изгиба, постоянное трение, чрезмерное давление, высокая температура, несовместимость с жидкостью, перекручивание и повреждение соединительной арматуры.

Отдельную опасность представляет пульсирующая нагрузка. Магистраль может выдерживать установленное давление в спокойном режиме, но быстро разрушаться при регулярных гидравлических ударах.

Причина часто определяется по месту и характеру повреждения. Разрыв посередине может указывать на внешнее воздействие или превышение давления, а разрушение рядом с фитингом — на неправильную прокладку, сильный изгиб или ошибку при сборке.

Как проявляется износ

Не каждое повреждение сразу сопровождается утечкой. РВД способен продолжать работу даже после появления дефектов наружной оболочки или отдельных элементов армирования.

При осмотре обращают внимание на:

трещины наружного слоя;
потертости и оголение металлической оплетки;
вздутия;
следы утечки около фитингов;
перегибы и сплющенные участки;
коррозию арматуры;
деформацию соединений;
заметное скручивание;
следы контакта с горячими поверхностями.

Вздутие особенно опасно, поскольку может означать отделение внутреннего слоя или повреждение каркаса. Такой участок уже не работает как однородная многослойная конструкция.

Почему утечку под давлением нельзя искать рукой

Небольшое отверстие способно создавать тонкую струю жидкости с очень высокой скоростью. Визуально она может быть почти незаметна.

Контакт такой струи с кожей представляет серьезную опасность. При диагностике используют безопасные методы обнаружения утечки и предварительно снимают давление перед работами с соединением.

Масляное пятно около фитинга также не следует автоматически считать результатом плохого обжима. Жидкость может стекать по наружной поверхности с другого участка, поэтому требуется проверить всю ближайшую магистраль.

Прокладка РВД внутри машины

Грамотное расположение магистрали заметно влияет на срок ее работы. Задача состоит не только в том, чтобы соединить две точки кратчайшим путем.

Необходимо оставить возможность для движения элементов, исключить контакт с острыми кромками и учитывать изменение длины и положения при работе механизма.

Провисание нежелательно, если рукав способен попасть между движущимися деталями. Слишком сильное натяжение также опасно: при перемещении узлов на соединение начинает передаваться продольное усилие.

На участках, где избежать контакта невозможно, применяются защитные элементы или дополнительные крепления.

РВД как часть гидравлического контура

Состояние гибкой магистрали связано с работой всей системы. Повышенная температура может быть следствием не самого рукава, а чрезмерных потерь давления. Сильная пульсация возникает из-за режима работы насоса, клапанов или исполнительного механизма. Постоянные рывки нередко связаны с неправильной настройкой оборудования.

Замена поврежденного участка в таких случаях устраняет последствие, но не всегда устраняет причину.

При повторяющихся отказах проверяют не только новый РВД, но и давление, температуру жидкости, состояние арматуры, траекторию прокладки и характер движения механизмов.

Чем гибкая магистраль отличается от жесткого трубопровода

Стальная трубка лучше сохраняет форму и обычно меньше изменяет внутренний объем под давлением. Она хорошо подходит для неподвижных участков.

РВД выигрывает там, где присутствуют вибрации или относительное движение деталей. Его можно проложить по более сложной траектории, а монтаж не требует такого количества точных изгибов жесткой трубы.

На практике оба решения часто используются совместно. Неподвижные длинные участки выполняются трубопроводами, а возле цилиндров, гидромоторов и подвижных механизмов устанавливаются гибкие соединения.

От чего зависит надежность рукава высокого давления

РВД работает в условиях одновременного воздействия давления, температуры, движения и внешних механических факторов. Его ресурс определяется не одной характеристикой, а сочетанием конструкции и режима эксплуатации.

Для стабильной работы должны соответствовать друг другу внутренний диаметр, допустимое давление, температурный диапазон, свойства рабочей жидкости, радиус изгиба и соединительная арматура. Не меньшее значение имеет прокладка: даже подходящее по характеристикам изделие быстро повреждается при постоянном трении, перекручивании или натяжении.

В исправной гидравлической системе гибкая магистраль остается подвижным, но предсказуемо работающим элементом. Она передает рабочую жидкость между узлами, компенсирует движения оборудования и выдерживает многочисленные циклы изменения нагрузки. Именно способность совмещать гибкость с высокой прочностью делает РВД одним из основных соединительных элементов современной гидравлики.
