Как выбрать крепеж для каркасного дома: от обвязки до стропил
Каркасный дом держится на системе узлов: основание связывается с нижней обвязкой, стойки передают нагрузку на перекрытие, стропила работают вместе с мауэрлатом или верхней обвязкой, а обшивка добавляет пространственную жесткость. В каждом месте соединения важны не только размеры доски, влажность древесины и точность распила, но и правильно подобранные метизы.
Для понимания набора позиций, которые обычно требуются на стройке, можно заглянуть в магазин «Цитадель Крепежа», где собраны болты, гайки, шайбы, шпильки, саморезы, гвозди, перфорированные элементы и расходники, то есть базовые группы, с которыми приходится работать при сборке деревянного каркаса. Но выбирать их нужно не «по наличию», а по месту применения, нагрузке и условиям эксплуатации.
Почему соединения в каркасном доме так важны
Каркасная технология устроена так, что нагрузка распределяется через большое количество сравнительно небольших узлов. Отдельная стойка, перемычка или стропильная нога не работает сама по себе. Она включена в общую схему, где каждый стык помогает удерживать геометрию здания.
Ошибки в таких местах часто проявляются не сразу. Дом может выглядеть собранным аккуратно, но через сезон появляются скрипы, перекосы проемов, щели в отделке, трещины в обшивке, просадка настила. Причина бывает не только в сырой древесине или слабом проекте. Нередко проблема связана с тем, что для ответственного соединения взяли случайные саморезы, сэкономили на шайбах, заменили болтовой узел гвоздями или использовали тонкий уголок там, где нужна полноценная опора.
Соединительный элемент должен соответствовать трем условиям:
выдерживать расчетную нагрузку;
не разрушать древесину при установке;
сохранять прочность при влажности, перепадах температуры и сезонных подвижках.
Каркасный дом постоянно меняет размеры в пределах естественного поведения дерева. Оно набирает и отдает влагу, немного усаживается, реагирует на нагрев и охлаждение. Хороший узел не просто «стягивает» детали, а работает вместе с материалом.

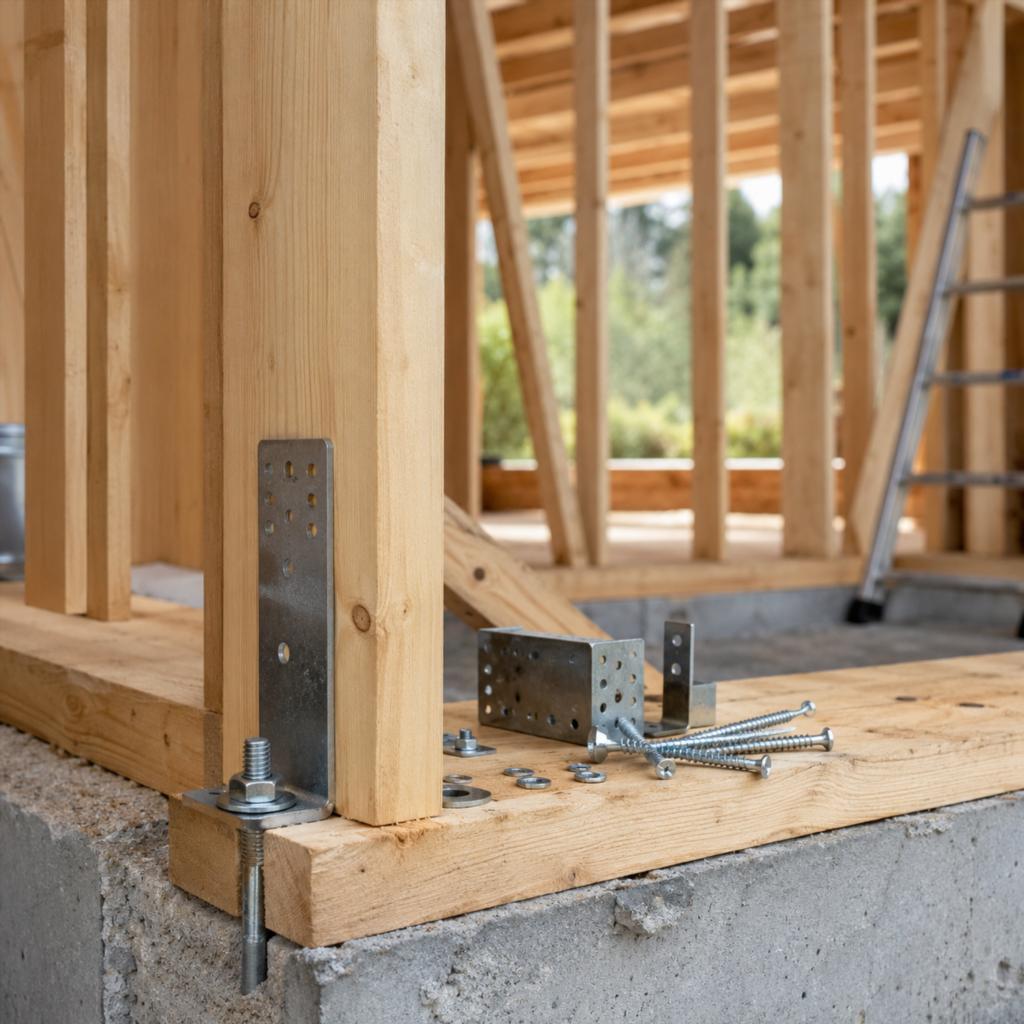

Нижняя обвязка и крепление к основанию
Нижняя обвязка принимает нагрузку от стен и передает ее на фундамент. Здесь особенно важны надежная фиксация, ровная посадка и защита древесины от влаги. Даже качественная доска не спасет ситуацию, когда обвязка слабо притянута к основанию или закреплена с большим шагом.
Анкера и шпильки
Для крепления к бетонной ленте, плите или ростверку используют анкерные болты, закладные шпильки либо другие элементы, предусмотренные проектом. Их диаметр, длина и шаг зависят от конструкции фундамента, высоты стен, ветровой нагрузки и схемы здания.
Распространенная ошибка — ставить слишком короткие анкера. Внешне узел выглядит надежным, но глубина заделки оказывается недостаточной. При боковой нагрузке или вибрации соединение начинает работать хуже. Еще одна проблема — отсутствие шайб подходящего диаметра. Узкая шайба вдавливается в дерево, гайка постепенно теряет прижим, а обвязка получает микроподвижки.
Для нижней обвязки важны:
достаточная глубина фиксации в основании;
плотный контакт доски с гидроизоляцией;
широкие шайбы под гайками;
защита металла от коррозии;
аккуратные отверстия без раскалывания древесины.
Гидроизоляция и зазор от влаги
Метизы в нижней зоне дома работают рядом с самым влажным участком конструкции. Между бетоном и древесиной обязательно укладывают гидроизоляционный слой. При этом отверстия под шпильки или анкера не должны превращаться в места, где скапливается вода. Древесину желательно заранее обработать защитным составом, а места сверления не оставлять с рваными краями.
Слишком сильная затяжка тоже вредна. Когда гайку тянут до глубокого продавливания древесины, волокна вокруг отверстия повреждаются. Узел становится менее стабильным, хотя на этапе монтажа кажется, что соединение получилось крепче.
Стойки, перемычки и обвязочные элементы стен
Стены каркасного дома собираются из вертикальных стоек, горизонтальных обвязок, перемычек над проемами, укосин или плитной обшивки. Для каждой зоны нужен свой способ фиксации. Нельзя одинаково подходить к креплению временной распорки, несущей стойки и узла над широким оконным проемом.
Гвозди в каркасных стенах
В классической каркасной сборке широко применяют гвозди. Они хорошо работают на срез, не так хрупки, как многие неподходящие саморезы, и позволяют древесине сохранять некоторую пластичность в узле. Для ответственных мест используют гладкие, ершеные или винтовые варианты в зависимости от назначения.
Ершеный стержень держится в древесине сильнее гладкого, но демонтировать такой элемент без повреждений сложнее. Винтовые модели лучше сопротивляются выдергиванию, что полезно в местах, где возможны переменные нагрузки. Обычные строительные гвозди подходят не везде: там, где требуется повышенное удержание, лучше подбирать вариант под конкретную задачу.
Саморезы: где уместны, а где опасны
Саморезы удобны при сборке временных элементов, монтаже обшивки, фиксации отдельных деталей и работе в труднодоступных местах. Но обычный черный саморез по дереву не стоит использовать в несущих узлах каркаса как замену гвоздям, болтам или конструкционным шурупам. У него может быть слабая работа на срез, особенно при динамических нагрузках.
Конструкционные шурупы отличаются геометрией, прочностью, покрытием, формой головки и расчетной способностью держать нагрузку. Их применяют там, где нужна мощная стяжка деталей, монтаж балок, усиление узлов, соединение массивных деревянных элементов.
Перед использованием саморезов нужно учитывать:
диаметр и длину;
тип резьбы;
форму головки;
необходимость предварительного сверления;
допустимую нагрузку;
защитное покрытие.
Главный принцип прост: несущий узел нельзя собирать случайными остатками из коробки. Каждая деталь должна быть подобрана под работу, которую ей предстоит выполнять.
Перекрытия и балки
Перекрытие воспринимает постоянные и временные нагрузки: собственный вес, настил, мебель, людей, перегородки, инженерные коммуникации. В балочных узлах соединения работают интенсивнее, чем кажется при визуальном осмотре.
Опоры бруса и балочные держатели
Для крепления балок применяют специальные опоры, башмаки, уголки усиленного типа и перфорированные пластины. Они помогают передать нагрузку с балки на несущую стену или обвязку. Важно, чтобы опора соответствовала сечению древесины и была установлена на положенное количество точек.
Частая ошибка — закрепить мощную металлическую опору несколькими саморезами «для вида». Заводские отверстия в таких элементах расположены не случайно. Если часть из них оставить пустой, расчетная работа детали меняется. Еще хуже, когда вместо рекомендованных гвоздей или шурупов используют тонкие универсальные саморезы.
Болтовые соединения
Болты применяют в местах, где нужно стянуть массивные детали или создать разборный узел. В каркасном доме они встречаются в усиленных соединениях, креплении отдельных балок, лестничных элементах, узлах с повышенной нагрузкой.
Для болтового соединения важны шайбы с обеих сторон. Без них гайка и головка болта продавливают древесину, особенно если материал не полностью сухой. Отверстие должно соответствовать диаметру стержня: слишком большой люфт снижает точность посадки, слишком маленькое отверстие может расколоть доску или брус.
Стропильная система
Кровля передает на каркас снеговые, ветровые и собственные нагрузки. Стропила, затяжки, ригели, коньковые элементы и обрешетка должны работать как единая конструкция. Здесь нельзя полагаться только на плотный запил или силу трения между деревянными деталями.
Крепление стропил к верхней обвязке
Стропильную ногу фиксируют так, чтобы она не смещалась под нагрузкой и не раздвигала стены. Конкретный узел зависит от проекта: применяются запилы, гвозди, шпильки, перфорированные пластины, уголки, скользящие опоры для построек с осадкой.
Для каркасного дома особенно важна точность повторения узлов. Когда одна стропильная нога закреплена на усиленные элементы, а соседняя — на пару случайных саморезов, система теряет равномерность. Нагрузка начинает распределяться не так, как задумано.
Обрешетка и контробрешетка
Для обрешетки чаще используют гвозди или саморезы с учетом типа кровельного покрытия. Под мягкую кровлю, профлист, металлочерепицу или другие материалы основание готовится по-разному. Здесь важны не только длина и диаметр, но и устойчивость к коррозии.
Кровельная зона постоянно испытывает воздействие конденсата, перепадов температуры и возможных протечек. Обычный металл без защитного слоя быстро ржавеет. Коррозия ослабляет соединение и оставляет следы на древесине.
Защитное покрытие и условия эксплуатации
Металлические элементы в каркасном доме работают в разных условиях. Внутри сухого помещения требования одни, в зоне цоколя, фасада, террасы или кровли — совсем другие. Одинаковый подход к покрытию приводит к преждевременной коррозии.
Оцинкованные элементы
Оцинковка подходит для многих строительных задач, где нужна базовая защита от влаги. Она часто используется для гвоздей, саморезов, уголков, пластин, шайб и болтов. Но даже оцинкованное изделие не стоит бездумно применять в агрессивной среде, на открытом воздухе или в местах постоянного контакта с водой.
Желтые, черные и специальные покрытия
Желтопассивированные шурупы часто применяют в столярных и отделочных работах. Черные саморезы удобны для некоторых внутренних задач, но плохо переносят влажность и не подходят для ответственных уличных соединений. Для террас, фасадов и кровли лучше выбирать изделия с покрытием, рассчитанным на такие условия.
Нужно учитывать совместимость с материалами. Некоторые породы древесины, пропитки и влажная среда ускоряют коррозию. В сложных условиях предпочтительнее нержавеющие или специализированные решения, но их необходимость лучше оценивать по проекту и месту монтажа.
Расчет количества и запас
Недостаток метизов на объекте приводит к неприятной практике: рабочие начинают заменять одни позиции другими. Не хватило ершеных гвоздей — берут гладкие. Закончились усиленные уголки — ставят обычные. Не оказалось длинных конструкционных шурупов — используют короткие. Так появляются слабые места, которые потом сложно обнаружить под обшивкой.
Перед закупкой стоит разделить дом на участки:
фундамент и нижняя обвязка;
наружные стены;
внутренние перегородки;
перекрытия;
стропильная система;
обрешетка;
фасадные работы;
терраса, крыльцо, навесы.
Для каждого участка составляют отдельный перечень. В него вносят тип элемента, размер, покрытие, примерный расход и запас. Запас нужен, но он не должен превращаться в хаотичную покупку «на всякий случай». Удобнее держать больше ходовых позиций и точно ограничить редкие размеры.
Типичные ошибки при выборе
Замена расчетного узла похожим изделием
Похожая форма не означает одинаковую несущую способность. Тонкий уголок и усиленная опора бруса могут выглядеть близко для неопытного человека, но работают по-разному. То же касается саморезов: одинаковая длина не говорит о равной прочности.
Слишком малый диаметр
Длинный, но тонкий стержень не всегда лучше короткого и более массивного. В узлах, где есть срезающая нагрузка, диаметр играет большую роль. Тонкий элемент может изгибаться, ломаться или разбивать отверстие в древесине.
Неправильная длина
Короткий саморез не дает нужного зацепления. Чрезмерно длинный может выйти наружу, расколоть материал или помешать дальнейшей отделке. Для каждого соединения нужно понимать, сколько древесины проходит стержень и какая часть работает в принимающей детали.
Отсутствие предварительного сверления
При работе рядом с краем доски, с сухой древесиной или крупным диаметром стержня предварительное сверление снижает риск раскола. Особенно это важно для болтов, шпилек и мощных конструкционных шурупов.
Слабая защита от влаги
Каркас часто закрывается пленками, утеплителем и обшивкой. После отделки добраться до узла почти невозможно. Если внутри стены окажутся ржавеющие элементы, проблема будет развиваться скрыто.
Что проверить перед монтажом
Перед началом сборки стоит разложить материалы по зонам и сверить их с проектом. На стройке должно быть понятно, какие гвозди идут на каркас стен, какие элементы применяются для балок, чем крепится обрешетка, где используются болты и шпильки.
Полезный рабочий список:
проверить размеры и маркировку;
отделить уличные позиции от внутренних;
убрать поврежденные или ржавые изделия;
подготовить биты, сверла и ключи нужных размеров;
держать шайбы и гайки рядом с болтами и шпильками;
не смешивать похожие саморезы с разным назначением;
подписать коробки для разных этапов стройки.
Такая подготовка экономит время и снижает риск случайной замены. Особенно это важно, когда на объекте работает несколько человек.
Как понять, что узел собран правильно
Хорошее соединение не должно выглядеть «перемученным». Древесина не расколота, головки сидят ровно, шайбы не утоплены чрезмерно, металлические пластины плотно прилегают к поверхности, а количество точек фиксации соответствует схеме. Узел не болтается, но и не разрушен чрезмерной затяжкой.
Признаки аккуратной работы:
детали плотно соприкасаются;
стержни входят без перекоса;
край доски не растрескался;
пластина или уголок не выгнуты;
головки не сорваны;
защитное покрытие не повреждено при установке;
соединение не мешает утеплению и обшивке.
Контроль лучше проводить до закрытия стен и перекрытий. После монтажа плит, мембран и отделки исправление ошибок становится дорогим и трудоемким.
Вывод
Выбор метизов для каркасного дома нельзя сводить к покупке нескольких коробок саморезов и набора уголков. Нижняя обвязка, стойки, балки, стропила и обрешетка работают в разных условиях, принимают разные нагрузки и требуют разных решений. Где-то нужны анкера и шпильки, где-то — гвозди, где-то — конструкционные шурупы, где-то — усиленные перфорированные элементы.
Надежный каркас получается не за счет одного «самого прочного» изделия, а за счет грамотного сочетания материалов. Размер, диаметр, покрытие, форма головки, тип резьбы, глубина посадки и количество точек фиксации должны соответствовать конкретному узлу. Такой подход помогает сохранить геометрию дома, снизить риск скрипов и перекосов, защитить древесину от повреждений и продлить срок службы всей конструкции.
