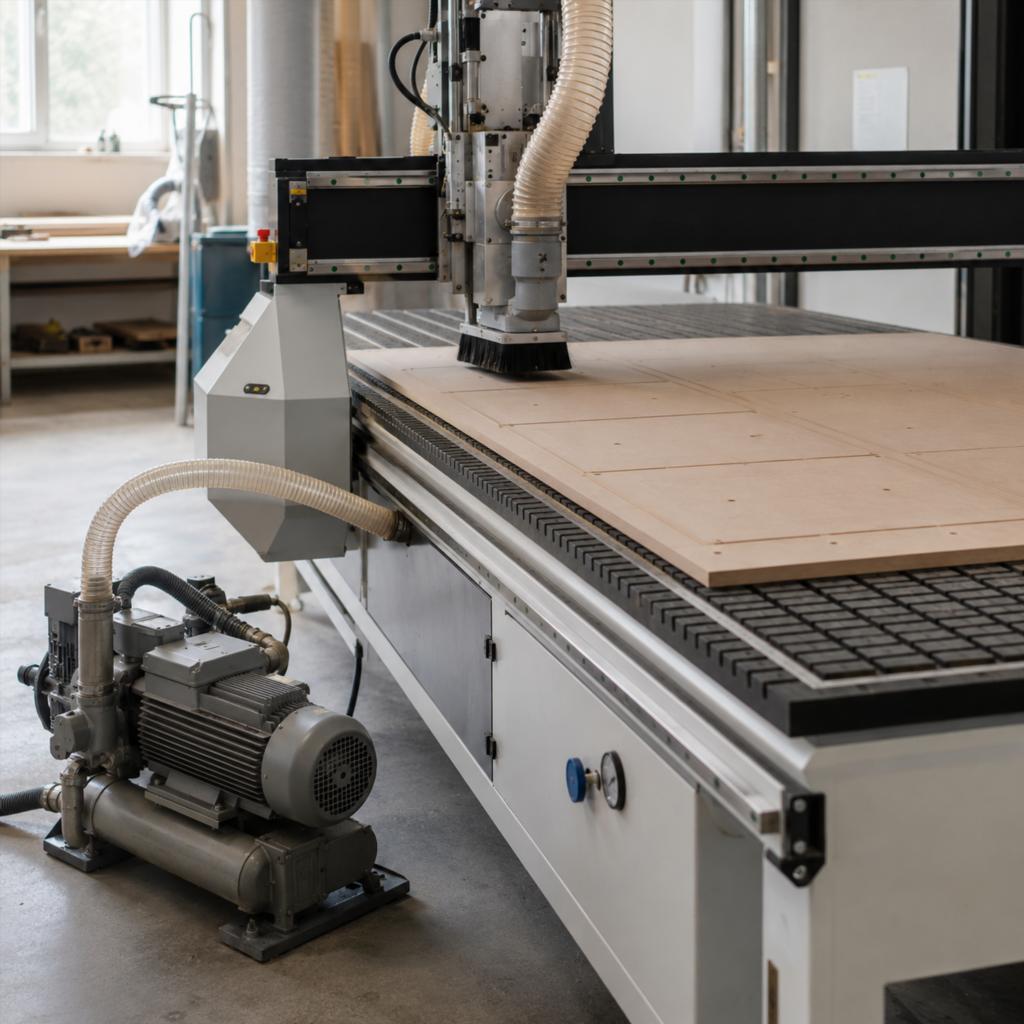

Насосы для вакуумных столов ЧПУ: как выбрать подходящее оборудование

Вакуумный стол на станке ЧПУ нужен не просто для удобной фиксации заготовки. От качества прижима зависит геометрия детали, чистота обработки, безопасность фрезерования и стабильность повторяемых операций. Когда листовой материал лежит ровно, не сдвигается под боковой нагрузкой и не вибрирует, инструмент работает предсказуемо, а оператор тратит меньше времени на механические прижимы, перестановку упоров и контроль смещения.

Для таких задач обычно используют вихревые воздуходувки, жидкостно-кольцевые установки и пластинчато-роторные вакуумные насосы, ознакомиться с которыми можно по ссылке. Выбор зависит не только от площади рабочей зоны, но и от материала, пористости заготовки, схемы стола, глубины фрезерования, количества открытых каналов и требований к обслуживанию.

Как работает вакуумный стол ЧПУ

Принцип основан на разнице давлений. Под заготовкой создается область пониженного давления, а атмосферное давление прижимает материал к поверхности стола. Чем больше полезная площадь контакта и чем лучше перекрыты утечки, тем выше удерживающее усилие.

На практике прижим зависит от нескольких условий одновременно. Даже мощная установка не спасает ситуацию, когда материал пористый, стол плохо загерметизирован, зоны открыты без необходимости, а прокладка не совпадает с контуром детали. Источник разрежения важен, но он работает в связке с плитой, каналами, клапанами, фильтрами, шлангами и расходной оснасткой.

Вакуумный стол может быть выполнен в разных вариантах:

сеточная плита с пазами и уплотнительным шнуром;
жертвенная MDF-плита для раскроя листовых материалов;
зональная система с независимыми участками;
консольная схема с присосками или блоками;
комбинированная оснастка для серийных деталей.

Для раскроя фанеры, МДФ, ДСП, пластика и композитных листов часто используют жертвенную плиту. Она пропускает воздух через свою структуру и распределяет прижим по площади. Для деталей сложной формы применяют канавки с уплотнителем: так можно оставить активной только нужную область и не терять производительность через открытые участки.

Почему нельзя выбирать только по мощности

Распространенная ошибка — смотреть только на киловатты двигателя. Мощность говорит о потреблении энергии, но не раскрывает поведение системы под реальной нагрузкой. Для станка важнее сочетание производительности по воздуху, достижимого разрежения, устойчивости к утечкам и режима работы.

Производительность по воздуху

Производительность показывает, какой объем воздуха установка способна откачивать за единицу времени. Для пористых материалов и жертвенных плит этот параметр особенно важен, потому что воздух проходит через структуру листа постоянно. При обработке MDF или фанеры утечки не являются аварией, они заложены в саму схему удержания.

Высокий расход воздуха нужен, когда:

на стол укладывают большие листы;
применяется жертвенная плита;
заготовка имеет небольшую толщину и может вибрировать;
фреза прорезает материал насквозь;
после раскроя появляются открытые контуры;
активна большая площадь рабочей зоны.

При малой производительности заготовка может держаться в начале операции, но терять фиксацию после прорезания контуров. Особенно заметно это на мелких деталях, которые остаются на столе уже после отделения от основного листа.

Уровень разрежения

Разрежение показывает, насколько сильно давление под заготовкой отличается от атмосферного. Чем выше этот показатель, тем больше потенциальное удерживающее усилие на закрытой площади. Но высокий уровень разрежения не всегда важнее расхода воздуха.

Для непористых материалов с хорошей герметизацией полезно глубокое разрежение. Для MDF, ДСП, фанеры и пористых плит важнее способность компенсировать постоянный подсос. Поэтому одна и та же установка может отлично удерживать пластик на герметичном шаблоне, но плохо справляться с раскроем древесной плиты через жертвенный слой.

Рабочая точка системы

Любой источник разрежения имеет кривую производительности. При увеличении утечек падает глубина вакуума, а при перекрытии потока меняется нагрузка на оборудование. Рабочая точка возникает там, где возможности агрегата совпадают с сопротивлением всей системы: стола, магистралей, фильтров, материала и открытых зон.

Оценивать нужно не паспортное значение без нагрузки, а поведение в реальном процессе. Для станка важен не рекордный показатель в идеальных условиях, а стабильность во время фрезерования, когда часть каналов открывается, пыль попадает в фильтр, а заготовка может иметь неровности.

Типы источников разрежения для вакуумных столов

Для ЧПУ применяют несколько распространенных решений. У каждого варианта есть сильные стороны, ограничения и подходящие сценарии.

Пластинчато-роторные модели

Такие агрегаты ценят за способность создавать достаточно глубокое разрежение и работать с устойчивым прижимом на герметичных или умеренно проницаемых системах. Внутри корпуса вращается ротор с пластинами, которые образуют изменяющиеся объемы и перемещают воздух от входа к выходу.

Существуют масляные и сухие исполнения. Масляные варианты дают хорошую глубину разрежения, но требуют контроля масла, фильтров и качества обслуживания. Сухие исполнения удобны там, где важно сократить контакт с рабочими жидкостями, но нужно следить за износом пластин и чистотой входящего воздуха.

Для ЧПУ такой тип хорошо подходит, когда:

детали имеют достаточную площадь контакта;
стол можно качественно загерметизировать;
обработка идет по шаблонам или зонам;
требуется стабильный прижим при умеренном расходе воздуха;
важны компактность и предсказуемая работа.

Слабое место — чувствительность к пыли, стружке и неправильной эксплуатации. Без фильтрации абразивные частицы ускоряют износ, а перегрев сокращает ресурс.

Вихревые воздуходувки

Вихревая воздуходувка создает большой поток воздуха, но обычно не дает такого глубокого разрежения, как пластинчато-роторная схема. Ее выбирают для больших столов, пористых материалов и раскроя через MDF-плиту, где утечки значительные и постоянные.

Такое решение полезно при обработке листовых материалов, когда нужно удерживать крупный формат, а небольшие подсосы неизбежны. Минус — меньшая сила на единицу площади при хорошей герметизации. Для маленьких деталей с небольшой зоной контакта одной воздуходувки может не хватить.

Жидкостно-кольцевые установки

Эти системы устойчивы к влажному воздуху и некоторым загрязнениям, но требуют воды или рабочей жидкости. Их применяют на производствах, где есть влажная обработка, охлаждение, эмульсия или специфические технологические условия.

Для обычного мебельного или рекламного цеха такой вариант часто выглядит избыточным. Он оправдан там, где сухое оборудование быстрее выходит из строя из-за влаги или технологических примесей.

Материал заготовки и его влияние на выбор

Одинаковая площадь стола не означает одинаковые требования к откачке. Материал может быть плотным, пористым, гибким, скользким, тяжелым или склонным к короблению.

Дерево, MDF, фанера, ДСП

Древесные плиты часто пропускают воздух через торцы, поверхность, микротрещины и структуру жертвенного слоя. При раскрое листа ситуация усложняется: чем больше деталей уже вырезано, тем больше открытых каналов появляется на столе.

Для таких задач важны:

высокий расход воздуха;
зонирование рабочей поверхности;
качественная жертвенная плита;
регулярная фрезеровка верхнего слоя MDF;
перекрытие неиспользуемых участков;
защита от пыли и мелкой стружки.

Жертвенный слой должен быть ровным и проницаемым в разумных пределах. Слишком плотная плита плохо распределяет прижим, слишком рыхлая создает лишние потери.

Пластики и композиты

Пластиковые листы часто имеют гладкую поверхность, что помогает герметизации. Но тонкий пластик может подниматься, вибрировать или деформироваться от усилия резания. Здесь важна равномерность прижима и чистая опорная поверхность.

При работе с акрилом, ПВХ, поликарбонатом, алюминиевыми композитными панелями и техническими пластиками нужно учитывать не только удержание, но и риск повреждения поверхности. Вакуумная фиксация удобна тем, что распределяет усилие без точечных следов от механических зажимов. Производители вакуумной оснастки также выделяют низкодеформационное удержание тонких и чувствительных материалов как одно из преимуществ такой фиксации.

Металл

Для металла требования строже. Силы резания выше, а смещение даже на доли миллиметра может испортить деталь. Вакуумная фиксация применяется при обработке тонких листов, плит, алюминия, мягких сплавов и деталей с большой опорной площадью.

Здесь особенно важны герметичные контуры, жесткая оснастка, расчет удерживающего усилия и безопасные режимы резания. При небольшой площади контакта вакуумный прижим лучше дополнять механическими упорами, штифтами или боковыми ограничителями.

Площадь контакта и расчет удержания

Сила прижима зависит от разницы давлений и площади, на которую она действует. Большой лист удержать проще, чем маленькую деталь, хотя на первый взгляд кажется наоборот. У крупной заготовки больше площадь контакта, а значит выше суммарное усилие.

Мелкие элементы после раскроя — самая проблемная зона. Они могут сдвигаться, вибрировать, попадать под фрезу или отрываться потоком стружки. Чтобы снизить риск, используют перемычки, пленку, луковую кожуру при фрезеровании, отдельные зоны, более тонкий инструмент и правильную последовательность реза.

Что ослабляет удержание

Даже правильно подобранное оборудование теряет эффективность, когда система собрана небрежно. Наиболее частые причины слабого прижима:

открытые участки стола вне зоны заготовки;
изношенный или неправильно уложенный уплотнитель;
забитый фильтр;
слишком длинные или узкие шланги;
негерметичные соединения;
неровная жертвенная плита;
глубокие прорезы в рабочей поверхности;
пыль между материалом и столом.

Иногда проблему ищут в источнике разрежения, хотя причина находится в оснастке. Проверка герметичности, состояния плиты и распределения зон часто дает больший эффект, чем замена агрегата на более мощный.

Зонирование рабочего поля

Зонирование позволяет включать только те участки, которые закрыты материалом. Это снижает потери воздуха и помогает удерживать детали на частичной загрузке стола. Для производства с разными форматами заготовок такая схема важнее, чем кажется.

Без зонирования большой стол работает неэффективно при малых деталях. Активная площадь остается открытой, поток уходит через свободные каналы, а под заготовкой не создается нужное разрежение. Клапаны, заглушки, поворотные ручки или автоматическое управление зонами помогают адаптировать стол под текущую задачу.

Для серийных деталей удобно делать отдельные шаблоны. В них каналы повторяют контур изделия, а уплотнитель ограничивает активную область. Такой подход уменьшает утечки, повышает повторяемость и ускоряет установку заготовок.

Фильтрация и защита оборудования

Станок ЧПУ создает пыль, мелкую стружку и абразивные частицы. Все это не должно попадать внутрь откачивающего узла. Даже небольшое количество древесной пыли постепенно загрязняет рабочие камеры, фильтры, клапаны и глушители.

В системе желательно предусмотреть:

входной фильтр перед оборудованием;
прозрачный корпус или индикатор загрязнения;
циклонный отделитель при большом количестве пыли;
влагоотделитель при риске конденсата;
обратный клапан;
удобный доступ к расходникам.

Фильтр должен соответствовать расходу воздуха. Слишком маленький элемент быстро забивается и создает сопротивление. В результате падает производительность, растет нагрев, а оператор видит слабый прижим даже при исправном агрегате. Некоторые готовые решения для CNC-комплектов прямо включают входной фильтр, обратный клапан, регулировочный клапан и глушитель как часть системы удержания.

Магистрали, шланги и соединения

Потери возникают не только на поверхности стола. Узкие шланги, резкие повороты, длинные трассы и лишние переходники ограничивают поток. Для больших рабочих полей магистраль должна иметь достаточное сечение, иначе даже производительная установка будет работать хуже ожидаемого.

Важно учитывать длину трассы от источника разрежения до стола. Чем дальше расположен агрегат, тем выше требования к диаметру трубопровода и качеству соединений. Гибкие рукава удобны, но они не должны сминаться, перегибаться и создавать узкие места.

Герметичность соединений проверяют отдельно. Подсос на фитинге, неплотный хомут или трещина в шланге могут отнимать значительную часть ресурса системы. При этом внешне все выглядит исправно: двигатель работает, воздух шумит, но удержание слабое.

Уровень шума, тепло и размещение

Источники разрежения могут быть шумными. Для небольшого цеха это не мелочь, а фактор комфорта и безопасности. Оборудование размещают так, чтобы оператор не находился постоянно рядом с зоной максимального шума, но при этом сохранялся доступ для обслуживания.

При выборе места нужно оставить пространство для вентиляции. Перегрев возникает из-за плохого охлаждения, забитых фильтров, высокой нагрузки или работы за пределами допустимого режима. Закрытый короб без притока воздуха может снизить шум, но создать проблемы с температурой.

Грамотное размещение учитывает:

приток и отвод воздуха;
доступ к фильтрам и маслу;
защиту от пыли;
расстояние до рабочей зоны;
удобство контроля манометра;
снижение вибрации через опоры.

Шумоизоляционный кожух стоит проектировать с вентиляционными каналами. Простое закрытие оборудования плотным ящиком может ухудшить условия работы.

Масляные и сухие исполнения

Масляные установки требуют регулярного контроля. Нужно следить за уровнем, цветом и состоянием масла, менять фильтры, не допускать загрязнения и перегрева. При хорошей эксплуатации они работают стабильно, но не прощают забывчивости.

Сухие варианты не требуют масла в рабочей камере, что упрощает уход и снижает риск масляного тумана. При этом пластины, фильтры и подшипники все равно имеют ресурс. Пыльный цех без нормальной защиты быстро сокращает срок службы любого исполнения.

Выбор между сухой и масляной схемой связан с режимом работы, требованиями к чистоте, доступностью сервиса и бюджетом владения. Важно смотреть не только на цену покупки, но и на расходники, интервалы обслуживания, ремонтопригодность и стоимость простоя.

Управление и контроль

Хорошая система должна быть наблюдаемой. Оператору нужен манометр или датчик, чтобы видеть реальное состояние прижима. Без контроля проблемы замечают поздно — уже после смещения детали, брака или поломки инструмента.

Полезные элементы управления:

манометр на каждой важной зоне;
датчик минимального разрежения;
аварийная остановка при потере удержания;
регулировочный клапан;
плавный пуск для мощных двигателей;
частотное управление при переменной нагрузке.

Для серийного производства датчик может быть связан с контроллером станка. Тогда программа не начнет обработку, пока не достигнут безопасный уровень удержания. Это особенно важно при дорогих материалах и высоких скоростях подачи.

Типичные ошибки при подборе

Ошибки возникают, когда выбор делают по одному параметру или копируют чужую схему без учета своего процесса. Станок с одинаковым размером поля может работать с разными материалами, режимами и оснасткой, поэтому универсального ответа нет.

Чаще всего проблемы появляются из-за таких решений:

покупка слабого агрегата для пористых плит;
отказ от зонирования на большом рабочем поле;
использование тонких шлангов;
работа без фильтрации;
надежда удерживать мелкие детали только разрежением;
игнорирование состояния жертвенной плиты;
отсутствие манометра;
выбор по цене без оценки сервиса и расходников.

Отдельного внимания заслуживает раскрой мелких элементов. Даже мощная система не всегда удержит маленькую деталь после полного отделения от листа. В таких случаях помогают технологические перемычки, тонкий остаточный слой, вакуумная пленка, шаблонная оснастка или комбинированная фиксация.

Как подойти к выбору оборудования

Перед покупкой полезно описать реальную задачу, а не абстрактный размер станка. Нужно понимать, какие материалы будут обрабатываться чаще всего, насколько они пористые, какая часть стола будет закрыта, будут ли сквозные прорезы, насколько мелкие детали остаются после раскроя.

Что нужно определить заранее

Для осознанного выбора стоит собрать несколько исходных данных:

размер рабочей зоны;
минимальный и максимальный формат заготовок;
основные материалы;
наличие жертвенной плиты;
глубина и тип обработки;
доля сквозного раскроя;
требуемая точность;
длительность смены;
доступное электропитание;
ограничения по шуму и месту установки.

После этого можно сравнивать типы оборудования. Для герметичных шаблонов и деталей с хорошей площадью контакта подойдет одно решение, для нестабильного листового раскроя через MDF — другое. Система для рекламного производства с пластиком будет отличаться от участка, где ежедневно режут мебельные плиты.

Обслуживание и стабильность работы

Даже правильно подобранная установка требует ухода. Вакуумный стол связан с пылью, стружкой и постоянной механической нагрузкой, поэтому профилактика должна быть частью производственного процесса.

Регулярно нужно проверять состояние фильтров, герметичность соединений, уплотнители, поверхность жертвенной плиты, показания манометра и температуру оборудования. Для масляных моделей добавляется контроль масла и выпускных фильтров. Для сухих — осмотр пластин, входной защиты и признаков перегрева.

Поверхность MDF-плиты периодически фрезеруют, чтобы убрать неровности и восстановить равномерный контакт. После глубоких прорезов и длительной работы слой меняют. Старый, испещренный каналами материал может создавать столько утечек, что система перестает держать даже при исправном агрегате.

Когда стоит усиливать систему

Иногда проблема решается не заменой источника разрежения, а доработкой стола. Но есть признаки, что мощности или производительности уже не хватает.

Об усилении стоит думать, когда заготовки смещаются при исправной оснастке, манометр показывает падение при каждом сквозном резе, активные зоны закрыты правильно, фильтры чистые, а утечки по соединениям устранены. В такой ситуации можно рассмотреть более производительную установку, разделение стола на независимые контуры или добавление ресивера там, где он уместен.

Для крупного производства иногда выгоднее не один мощный агрегат, а несколько источников на разные зоны. Такая схема повышает гибкость: можно включать только нужные участки, обслуживать контуры отдельно и снижать расход энергии при частичной загрузке.

Итог

Выбор оборудования для вакуумного стола ЧПУ нельзя сводить к мощности двигателя или размеру рабочей зоны. Удержание создается всей системой: источником разрежения, плитой, зонированием, материалом, фильтрами, магистралями, уплотнителями и режимом обработки. Слабое звено в любой части снижает прижим и приводит к браку.

Для герметичных шаблонов важны глубина разрежения и стабильность. Для пористых плит и сквозного раскроя — высокий расход воздуха и грамотное перекрытие зон. Для мелких деталей — не только вакуумная фиксация, но и технологические приемы, которые не дают элементам сдвигаться после отделения от листа.

Надежная система удержания делает работу станка спокойнее: заготовка лежит ровно, инструмент режет без лишней вибрации, оператор меньше вмешивается в процесс, а результат остается повторяемым от партии к партии. Именно поэтому при выборе нужно оценивать не отдельный агрегат, а весь путь воздуха — от поверхности стола до выхода из оборудования.
