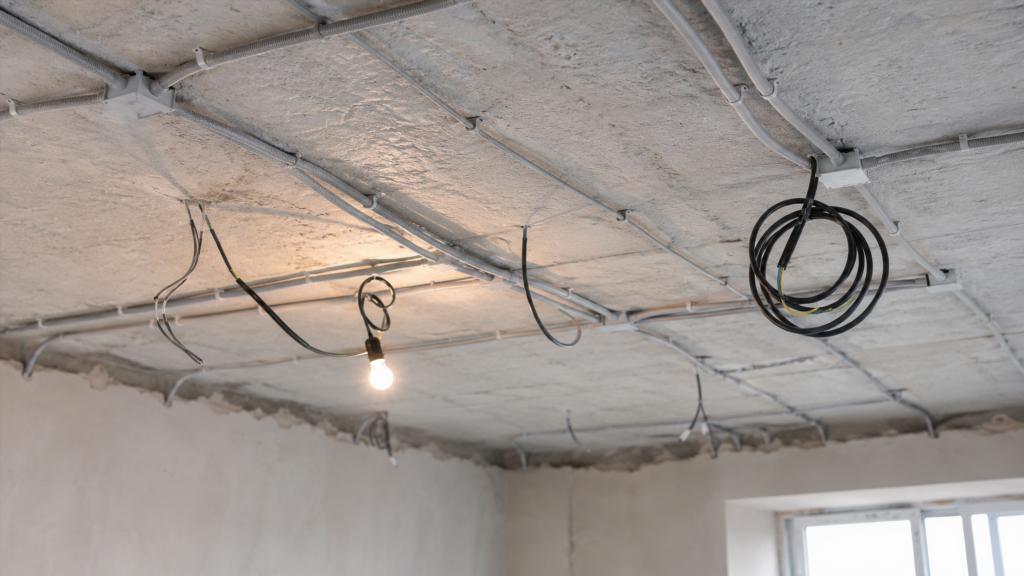

Прокладка электрики по потолку часто используется при капитальном ремонте квартир и домов, особенно если планируется натяжной или подвесной потолок. Такой способ позволяет провести линии к светильникам, розеточным группам и отдельным потребителям без штробления большого количества стен. При этом пространство над будущей отделкой нельзя рассматривать как свободную техническую зону: расположение кабелей, соединений и распределительных элементов должно учитывать дальнейшую эксплуатацию помещения.
Еще до начала монтажа стоит определить маршруты линий и проверить, какие требования относятся к выбранному способу прокладки. Для сверки отдельных решений можно обратиться к электронной версии ПУЭ, на таких сайтах как https://cenerg.ru/articles/pue-spravochnik/. Особенно важно заранее решить, где будут проходить кабели, как они пересекутся с другими коммуникациями и какие участки после завершения ремонта останутся доступными.
Почему электрику прокладывают по потолку
Главное практическое преимущество потолочной разводки связано с возможностью собрать значительную часть коммуникаций в одной плоскости. От распределительного щита линии можно развести по помещениям, а затем опустить к розеткам, выключателям и стационарному оборудованию.
Такой вариант часто рассматривают при полном ремонте, когда старую проводку заменяют целиком. Если поверх основания устанавливается натяжная конструкция, гипсокартон или другая подвесная система, кабели можно разместить выше чистового уровня.
Потолочный способ может быть удобен и при изменении планировки. Например, после переноса перегородок старые маршруты проводки нередко перестают соответствовать расположению комнат и оборудования. Создание новой схемы сверху позволяет меньше зависеть от существующих каналов в стенах.
Однако удобство монтажа не означает, что кабель допустимо прокладывать произвольно. После закрытия потолка исправить неудачный маршрут будет значительно сложнее, чем на этапе черновых работ.
Схему нужно составить до монтажа потолка
Одна из распространенных проблем возникает, когда электрик и монтажники потолка работают независимо друг от друга. Кабели уже проложены, а позднее выясняется, что по тому же месту должны проходить направляющие, закладные детали или вентиляционный канал.
Перед началом работ желательно свести на одном плане все будущие коммуникации:
электрические линии;
светильники и их точки подключения;
вентиляционные каналы;
кондиционирование;
слаботочные сети;
датчики и элементы автоматизации;
места установки потолочных конструкций и закладных.
Схема должна учитывать не только существующую планировку, но и будущую мебель. Розетки, выключатели и выводы под оборудование привязаны к конкретным зонам, поэтому ошибка в расположении вертикального спуска может привести к переделкам уже после отделки.
Маршруты должны быть понятными
Хаотичная прокладка кабеля по кратчайшему пути усложняет дальнейшее обслуживание. Через несколько лет владельцу помещения может понадобиться установить перегородку, закрепить потолочный карниз или изменить расположение светильников. Если трассы неизвестны, любое сверление превращается в риск повреждения скрытой проводки.
Практичнее формировать понятные маршруты и фиксировать их расположение на плане. Полезна также фотосъемка потолка до закрытия конструкцией. На снимках должны хорошо различаться линии, места их поворотов и участки перехода на стены.
Такая документация особенно важна в квартире, где ремонт проводится надолго, а доступ к основанию после установки натяжного потолка или сложной гипсокартонной конструкции будет ограничен.
Потолочная проводка и тип будущей отделки
Условия над натяжным потолком и внутри каркасной конструкции различаются. Это влияет на организацию трасс и расположение отдельных элементов.
Натяжной потолок
Полотно скрывает практически всю черновую поверхность, но само по себе не предназначено для крепления кабелей. Проводка размещается на основном основании, а светильники устанавливаются с использованием подготовленных закладных.
Еще до монтажа полотна необходимо окончательно определить количество световых точек и их расположение. Перенос светильника после завершения работ может потребовать разборки части конструкции или установки дополнительных элементов.
Следует также учитывать высоту опускания потолка. Если в пространстве одновременно размещаются кабели, вентиляционные трубы, корпуса светильников и другие коммуникации, их нужно согласовать по высоте заранее.
Подвесной потолок
Каркасные системы образуют техническое пространство, но наличие металлического профиля усложняет маршрутизацию проводки. Кабели не должны оказываться там, где при монтаже или последующем ремонте их можно повредить крепежом.
Особое внимание требуется возле встроенного освещения. Корпуса некоторых светильников занимают заметную часть межпотолочного пространства, поэтому кабельная трасса, которая на черновом этапе кажется свободной, впоследствии может пересечься с оборудованием.
Как учитывать точки освещения
Потолочная разводка особенно тесно связана с системой освещения. Современная квартира редко ограничивается одной люстрой в центре комнаты. Используются группы точечных светильников, подсветка ниш, подвесы над столом, трековые системы, настенные приборы.
Чем сложнее освещение, тем важнее заранее определить его структуру. Недостаточно отметить на плане только расположение светильников. Следует понимать, какие приборы будут включаться совместно, где располагаются выключатели и какие группы света должны управляться независимо.
Изменение схемы после прокладки линий может привести к появлению лишних соединений или необходимости прокладывать дополнительные участки.
Не стоит привязывать электрику только к центру помещения
Геометрический центр комнаты не всегда совпадает с центром функциональной зоны. Например, диванная группа может быть смещена относительно помещения, обеденный стол располагаться ближе к окну, а кровать — не по центральной оси спальни.
Если выводы под освещение сделаны до составления мебельного плана, светильники могут оказаться визуально смещенными. Электрическую схему лучше увязывать с окончательной планировкой, а не только с размерами стен.
Что делать с соединениями
Участки соединения проводников требуют особого внимания, поскольку потолочная отделка способна полностью скрыть их из виду. Размещать элементы, которые могут потребовать проверки или обслуживания, в недоступном пространстве — неудачное решение с точки зрения дальнейшей эксплуатации.
Еще на стадии проектирования следует определить, где будут находиться распределительные элементы и каким образом к ним можно будет получить доступ после завершения ремонта.
Особенно сложная ситуация возникает с натяжным потолком. Внешне полотно выглядит как единая поверхность, но доступ к скрытым коммуникациям обычно требует дополнительных действий. Чем меньше потенциально обслуживаемых соединений спрятано над ним без продуманного доступа, тем проще дальнейшая эксплуатация.
Пересечение с другими коммуникациями
Потолок часто становится общей зоной сразу для нескольких инженерных систем. Здесь могут проходить воздуховоды, трубы кондиционера, интернет-кабели, линии видеонаблюдения и другие коммуникации.
Монтаж каждой системы отдельно без общего плана приводит к конфликтам. Типичная ситуация: электрические трассы занимают место, предусмотренное для вентиляционного канала, или крепления подвесного потолка оказываются непосредственно на маршруте кабеля.
До монтажа полезно определить:
зоны прохождения крупных инженерных коммуникаций;
места установки оборудования;
участки пересечения трасс;
свободные зоны для крепления потолочного каркаса;
расположение будущих ревизионных точек.
Не стоит рассчитывать, что все коммуникации удастся «разместить по месту». В небольшом межпотолочном пространстве даже несколько сантиметров могут иметь значение.
Почему важно учитывать крепеж
После прокладки электрики ремонт не заканчивается. К потолку могут крепиться направляющие, подвесы, декоративные элементы, карнизы и встроенная мебель.
Если кабель проходит непосредственно через потенциальную зону сверления, появляется риск его механического повреждения. Причем проблема может проявиться не во время электромонтажа, а значительно позже — например, при установке нового шкафа или перегородки.
Именно поэтому сохраненная схема скрытых трасс имеет практическую ценность. Она позволяет понимать, какие участки основания лучше не сверлить без предварительной проверки.
Отдельные линии для мощных потребителей
Потолочную разводку нередко воспринимают как способ провести кабель только к освещению. На практике через верхнюю часть помещения могут проходить и линии, идущие к розеточным группам или стационарной технике.
Если во время ремонта планируется электрическая варочная поверхность, духовой шкаф, водонагреватель, кондиционер или другое оборудование с заметной нагрузкой, его подключение следует учитывать на общей схеме заранее.
Нежелательно сначала выполнить универсальную разводку, а затем пытаться приспособить ее под фактический набор техники. Характеристики линий и их защита должны соответствовать предусмотренной нагрузке.
При этом запас на будущее разумнее закладывать на стадии проекта, когда изменить схему сравнительно легко.
Особенности старых квартир
В домах старого фонда потолочная разводка часто появляется именно при полной реконструкции электрики. Существующая система может иметь несколько поколений переделок: часть линий проходит в старых каналах, новые участки добавлены позже, а фактический маршрут проводов уже невозможно установить по первоначальному проекту.
Попытка сохранить отдельные фрагменты такой сети иногда усложняет новую схему сильнее, чем полная переработка разводки. Перед ремонтом необходимо понять, какие участки действительно остаются в работе, а какие выводятся из эксплуатации.
Особое внимание следует уделить скрытым старым линиям. Даже если они больше не используются, их расположение желательно зафиксировать, чтобы впоследствии не принять старый кабель за часть действующей системы.
Что проверить до закрытия потолка
Момент перед монтажом чистовой потолочной конструкции особенно важен. После него доступ к основанию станет существенно сложнее, поэтому все основные решения должны быть окончательно проверены.
До закрытия потолка имеет смысл убедиться, что:
трассы соответствуют утвержденной схеме;
все предусмотренные точки освещения выведены в нужные места;
расположение кабелей не конфликтует с каркасом и закладными;
предусмотренные соединения доступны;
линии к оборудованию доведены до нужных зон;
другие инженерные коммуникации не мешают электрике;
фактическое расположение скрытых трасс зафиксировано.
Также стоит сопоставить черновую электрику с планом мебели и освещения. Такая проверка помогает обнаружить ошибки, которые невозможно увидеть, если оценивать только кабели на потолке.
Почему изменения лучше вносить на черновом этапе
Во время ремонта планы часто корректируются. Меняется кухонный гарнитур, появляется дополнительная подсветка, телевизор переносится на другую стену или владелец решает установить кондиционер.
Пока потолок открыт, подобные изменения обычно можно учесть без вмешательства в чистовую отделку. После завершения работ даже небольшой перенос точки может затронуть потолочную конструкцию, стены и декоративные покрытия.
По этой причине электрику стоит окончательно согласовывать не в отрыве от интерьера, а вместе с расположением мебели, светильников и оборудования. Чем подробнее проект проработан до отделки, тем меньше вероятность появления временных удлинителей, наружных кабелей и других компромиссных решений.
Что сохранить после завершения работ
Скрытая проводка перестает быть видимой, но информация о ней не должна исчезать. После ремонта желательно сохранить актуальную схему, фотографии чернового потолка и сведения о назначении линий.
Документация пригодится при установке новой мебели, ремонте потолка, добавлении освещения или поиске неисправности. Она также упрощает работу специалиста, которому через несколько лет понадобится разобраться в существующей системе.
Схема должна отражать фактический монтаж, а не только первоначальный проект. Если во время ремонта маршрут изменили, эти изменения стоит перенести в итоговые материалы.
Главное при потолочной разводке
Прокладка электрики по потолку может существенно упростить капитальный ремонт, однако результат зависит не столько от самого расположения кабелей, сколько от качества предварительного планирования. Маршруты нужно согласовать с освещением, потолочной системой, другими коммуникациями, мебелью и будущим оборудованием.
Наиболее неприятные ошибки обнаруживаются уже после чистовой отделки: светильник оказывается не над нужной зоной, крепление попадает в кабельную трассу, к соединению невозможно добраться, а для нового прибора не предусмотрена подходящая линия. Большую часть таких ситуаций можно исключить еще на черновом этапе.
Потолочное пространство лучше воспринимать не как место, куда можно спрятать любые коммуникации, а как полноценную инженерную зону. Чем понятнее ее схема и чем тщательнее она согласована с остальными элементами ремонта, тем проще будет эксплуатировать и модернизировать электрику после завершения отделочных работ.
