Организация системы отопления является одним из ключевых этапов при строительстве или капитальном ремонте частного дома. В условиях сурового климата, характерного для большинства регионов России, грамотное распределение тепловых потоков по зданию — залог комфорта, энергоэффективности и долговечности инженерной инфраструктуры. Одним из решений, обеспечивающих передачу теплоносителя от источника тепла (котельной) к объекту или между зданиями на участке, является подземный трубопровод отопления. Такая система имеет множество преимуществ, однако требует строгого соблюдения нормативов и технологических требований.

В данной статье рассмотрим ключевые аспекты устройства подземного трубопровода отопления, начиная от выбора материалов и глубины залегания до нюансов монтажа и обслуживания. Подробности, советы, практические рекомендации и возможные ошибки помогут вам правильно спроектировать и реализовать теплоснабжение с учетом специфики подземной прокладки.

Зачем нужен подземный трубопровод отопления?

Прежде всего, подземный трубопровод отопления используется для передачи горячего теплоносителя между различными зданиями — например, от котельной к жилому дому, гаражу, бане или мастерской. Также он применяется в случаях, когда котельная вынесена за пределы жилого дома — в отдельное здание или на улицу.

Такой способ прокладки коммуникаций позволяет:

• освободить внутреннее пространство от громоздких труб;
• сохранить эстетичный внешний вид территории;
• защитить трубы от механических повреждений и климатических воздействий;
• минимизировать теплопотери за счет теплоизоляции и стабильной температуры в почве.

Кроме того, грамотно выполненная подземная прокладка повышает безопасность эксплуатации отопительной системы.

Основные требования к прокладке подземных труб

Чтобы система была надежной, долговечной и эффективной, необходимо соблюдать ряд требований:

1. Глубина залегания — трубы укладываются ниже уровня промерзания грунта (в средней полосе России — около 1,2–1,8 м).
2. Уклон — предусматривается технологический уклон трубопровода, чтобы избежать застоя теплоносителя.
3. Гидро- и теплоизоляция — обязательна защита от влаги и теплопотерь.
4. Доступ для ремонта — при возможности лучше предусматривать лотковую прокладку или установку ревизионных колодцев.
5. Сопряжение с системой отопления — герметичность и надёжность соединений особенно важны.

Выбор материала для трубопровода

Ключевым элементом является сам трубопровод. На рынке существует несколько основных вариантов:

Стальные трубы

Классический вариант с высокой прочностью и устойчивостью к температуре. Основные плюсы — долговечность, возможность сварки, прочность. Минусы — подверженность коррозии, высокая теплопроводность (необходима качественная изоляция), сложный монтаж.

Пластиковые трубы (PEX, PPR, PE-RT)

Наиболее популярны для систем отопления в частных домах. Отличаются низким весом, устойчивостью к коррозии, гибкостью. Требуют грамотного выбора фурнитуры и соблюдения температурных режимов.

Металлопластик

Сочетает прочность металла и гибкость пластика. Удобен в монтаже, но менее устойчив к механическим повреждениям и требует аккуратного обращения.

Предизолированные трубы

Специальные изделия для подземной прокладки, состоящие из трубы, изоляционного слоя и защитной оболочки. Идеальный вариант по соотношению «надежность-долговечность», но дороже других решений.

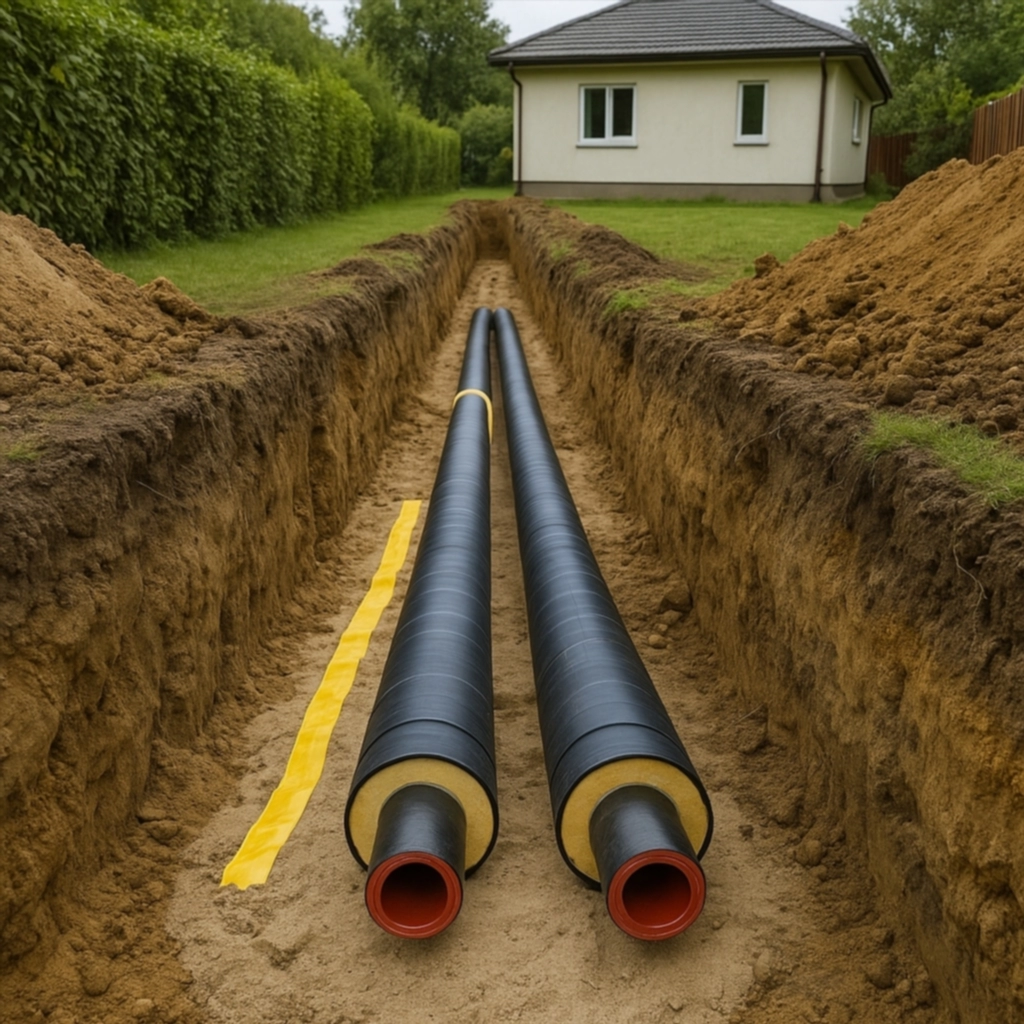

Конструкция подземного трубопровода

Обычно подземный трубопровод отопления включает следующие слои:

• Труба теплоносителя — металлическая или пластиковая.
• Теплоизоляция — минеральная вата, пенополиуретан, вспененный полиэтилен.
• Гидроизоляция — защитный слой от проникновения влаги (битум, геомембрана и др.).
• Оболочка — из ПВХ или ПНД для защиты изоляции.
• Песчаная подушка — на дне траншеи для исключения точечного давления.
• Засыпка грунтом — с уплотнением и обязательным слоем сигнальной ленты.

Этапы монтажа подземного трубопровода

Рассмотрим последовательность действий при устройстве подземной теплосети:

Проектирование

На данном этапе рассчитывается:

• длина трубопровода;
• диаметр трубы по расчетному расходу теплоносителя;
• схема прокладки (прямая или с поворотами, в лотке или в земле);
• глубина траншеи.

Рытьё траншеи

Ширина траншеи должна быть больше диаметра трубы минимум на 200–300 мм с каждой стороны. Глубина — ниже точки промерзания плюс 100–200 мм подушки.

Укладка подушки

На дно траншеи укладывается слой песка или мелкого гравия. Он защищает трубу от камней и неравномерных нагрузок.

Монтаж труб

Прокладка труб выполняется в подготовленную траншею, соединения выполняются сваркой, пайкой или на компрессионных фитингах — в зависимости от материала.

Теплоизоляция и гидроизоляция

Если не используются предизолированные трубы, выполняется ручная теплоизоляция (например, скорлупа из ППУ) и герметизация наружной оболочкой.

Засыпка и уплотнение

После контроля герметичности труб (опрессовка), траншея засыпается песком, затем родным или привозным грунтом. По верху желательно уложить сигнальную ленту.

Возможные ошибки при монтаже

Некоторые типичные ошибки, которые могут привести к проблемам:

• Неправильная глубина залегания — приводит к промерзанию и авариям;
• Отсутствие теплоизоляции — увеличивает теплопотери;
• Использование неподходящих материалов — ускоряет износ и вызывает течи;
• Неправильное соединение труб — слабые участки, протечки;
• Игнорирование уклона труб — застаивание теплоносителя и воздушные пробки.

Техническое обслуживание и контроль

Подземные трубопроводы требуют минимального, но регулярного контроля:

• Опрессовка — проверка на герметичность перед вводом в эксплуатацию;
• Мониторинг температуры — с помощью датчиков;
• Плановый осмотр ревизий или контрольных точек;
• Ремонт — в случае обнаружения протечки, поврежденный участок выкапывается и заменяется.

Преимущества подземной прокладки отопления

Подытожим ключевые плюсы:

• Эстетика — отсутствие наружных труб на участке;
• Безопасность — защита от случайного повреждения;
• Энергоэффективность — стабильная температура грунта снижает теплопотери;
• Долговечность — при использовании качественных материалов система служит десятки лет;
• Универсальность — подходит для любых климатических условий.

Заключение

Подземный трубопровод отопления — технологически сложное, но оправданное решение при организации теплоснабжения между зданиями на участке. Оно требует точного проектирования, правильного выбора материалов и соблюдения технологии монтажа. Однако результат в виде надежной и скрытой системы с минимальными потерями тепла делает такие усилия оправданными. Важно не экономить на качестве труб, теплоизоляции и герметичности соединений — именно эти факторы определяют срок службы и эффективность системы.

Если все этапы от проекта до монтажа будут выполнены с учетом строительных норм и климатических условий, подземный трубопровод отопления станет незаметной, но жизненно важной частью вашего дома.
