Молния — одно из самых мощных и непредсказуемых природных явлений, способное нанести существенный урон как человеку, так и его имуществу. При попадании молнии в здание может возникнуть пожар, повредиться электропроводка, разрушиться конструктивные элементы. Чтобы обезопасить жилье и жизнь его обитателей, еще с древних времен применяются системы молниезащиты. Современный молниеотвод на доме — это эффективное решение, позволяющее снизить риски поражения здания молнией практически до нуля. В данной статье рассмотрим, зачем нужен молниеотвод, из чего он состоит, какие типы существуют, как правильно его смонтировать и что нужно учитывать при проектировании.
Зачем нужен молниеотвод: последствия удара молнии
Молния несет в себе огромный электрический заряд, который при разряде может достигать нескольких сотен тысяч вольт. При попадании в здание без защиты возможны следующие последствия:
- Пожар. Температура разряда может мгновенно воспламенить горючие материалы: дерево, утеплитель, кровельное покрытие.
- Выход из строя техники. Импульсное напряжение может повредить бытовую электронику, даже если она не включена.
- Разрушение строительных конструкций. При прямом попадании могут треснуть стены, обрушиться крыша, разрушиться дымоходы.
- Поражение людей и животных. Если молния попадет в дом в момент пребывания в нем людей, возможны тяжелые травмы и даже летальный исход.
- Вторичные импульсы. Даже при непрямом ударе, по проводке может пройти индукционный импульс, разрушая электронику.
Все это свидетельствует о том, что молниеотвод — не прихоть, а элемент обязательной безопасности для любого частного дома, особенно расположенного на открытой местности.
Как работает молниеотвод
Молниеотвод, или громоотвод, представляет собой систему, предназначенную для перехвата молнии и безопасного отвода разряда в землю. Основная задача — не допустить, чтобы молния прошла через конструкцию дома.
Молниеотвод включает три ключевых элемента:
- Молниеприемник. Это первая точка контакта молнии. Он изготавливается из металлического прутка, штыря, троса или сетки и устанавливается в наивысшей точке здания — чаще всего на крыше, мачте, дымоходе.
- Токопровод (токоотвод). Элемент, соединяющий молниеприемник с заземляющим устройством. Он должен иметь минимальное сопротивление и быть надежно зафиксирован по всей длине.
- Заземлитель. Закопанная в землю металлическая конструкция, которая рассеивает ток молнии в грунт, не допуская его распространения по дому.
Основные типы молниеотводов
Системы молниезащиты бывают нескольких видов, в зависимости от принципа действия и конструктивных особенностей:
Стержневой молниеотвод

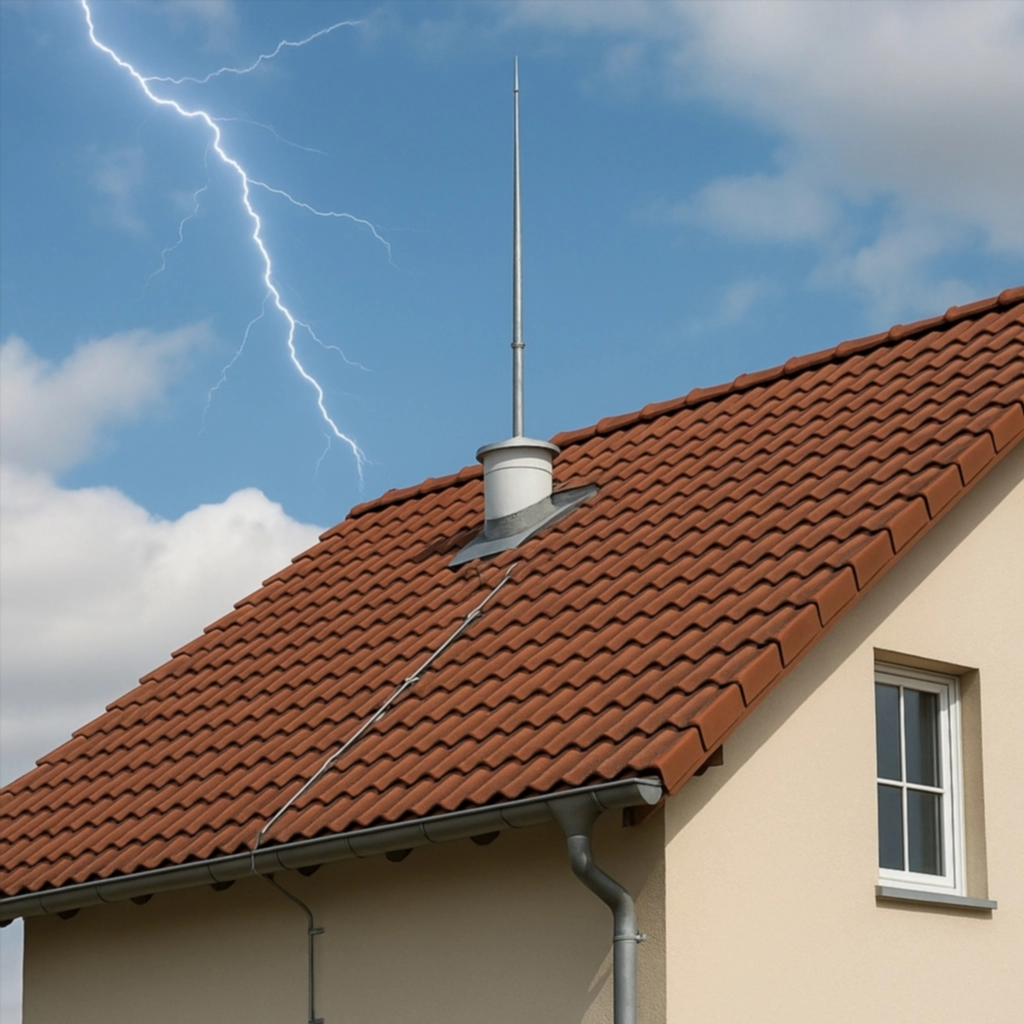

Наиболее простой и распространенный вариант. Металлический штырь высотой от 1 до 2 метров крепится в самой высокой точке дома. Имеет ограниченную зону защиты, но эффективен для небольших домов, бань, гаражей.
Тросовый молниеотвод
Между двумя опорами натягивается металлический трос, над домом или по коньку крыши. Защищает более обширную площадь. Применяется в комплексах зданий, фермерских хозяйствах.
Сеточный молниеотвод
Монтируется в виде сетки из стального провода по всей поверхности крыши. Предотвращает попадание молнии в любую часть крыши. Особенно актуален для домов с мягкой или горючей кровлей.
Активный молниеотвод
Современная система, оснащенная специальным ионизатором, формирующим направленный ионизационный канал. Такие устройства дороже, но обеспечивают большую зону защиты и эффективны в сложных условиях.
Требования к установке молниеотвода
Чтобы молниеотвод был эффективен и безопасен, необходимо соблюдать ряд технических норм:
- Высота установки молниеприемника должна быть выше всех других конструкций на крыше.
- Материалы. Используются проводники из меди, алюминия или оцинкованной стали сечением не менее 35 мм².
- Число токоотводов. Для частного дома желательно минимум два по противоположным углам здания.
- Путь прохождения тока должен быть максимально прямым, без лишних изгибов.
- Наличие заземляющего контура сопротивлением не более 10 Ом.
Как сделать молниеотвод своими руками
Установка молниеотвода вполне по силам домашнему мастеру при наличии инструментов и понимания принципов монтажа.
Необходимые материалы и инструменты:
- Стальной пруток (диаметр 10–16 мм) или штырь для молниеприемника
- Металлическая полоса или медный провод для токоотвода
- Электроды или уголки для заземления
- Сварочный аппарат или болтовые соединения
- Перфоратор, лестница, клеммы, зажимы, антикоррозийное покрытие
Этапы работ:
- Монтаж молниеприемника. Крепится к трубе, антенне или мачте. Обязательно изолируется от деревянных частей.
- Укладка токоотвода. Вертикально вдоль стены закрепляется проводник, при этом избегаются острые изгибы. Используются специальные держатели.
- Обустройство заземления. На расстоянии не менее 1,5–2 метров от фундамента в землю забиваются 3 металлических штыря длиной по 1,5–2 метра на глубину ниже уровня промерзания. Они соединяются между собой и с токоотводом.
- Проверка соединений. Все элементы системы должны быть надежно соединены, желательно использовать сварку или болтовое соединение с антикоррозийной обработкой.
- Контроль заземления. Сопротивление можно измерить мегомметром. При недостаточном заземлении добавляют дополнительные электроды.
Особенности молниезащиты в зависимости от типа кровли
Тип крыши влияет на выбор системы молниеотвода:
- Металлическая кровля. Может выполнять функцию молниеприемника, но обязательно требует надежного заземления.
- Черепица, шифер, битумная черепица. Нуждается в дополнительной сетке или штыревом приемнике.
- Плоская крыша. Оптимальна для сеточной системы с заземлением по углам здания.
Обслуживание и проверка системы молниезащиты
Молниеотвод требует периодического обслуживания:
- Осмотр креплений и соединений не реже одного раза в год.
- Проверка заземления после сильных гроз, особенно если рядом был разряд.
- Обновление антикоррозийного покрытия. Элементы подверженные влаге должны быть защищены.
Частые ошибки при установке молниеотвода
- Использование неподходящих материалов, например, оцинкованного прута без заземления.
- Слишком малое количество токоотводов.
- Размещение молниеприемника не в самой высокой точке здания.
- Отсутствие надежного заземления — это делает всю систему бесполезной.
- Проводка токоотводов через деревянные или жилые помещения — риск возгорания.
Стоимость монтажа молниеотвода
Цена системы молниезащиты варьируется в зависимости от ее типа и сложности монтажа:
- Простейший штыревой вариант своими руками обойдется от 3 000 до 10 000 рублей.
- Профессиональная система с расчетом зоны защиты и активным молниеприемником — от 30 000 до 100 000 рублей.
Экономить на молниезащите нельзя, особенно если в доме дорогая техника, мягкая кровля и дом расположен на открытом участке.
Заключение
Молниеотвод на доме — это не только элемент инженерной защиты, но и залог безопасности семьи и имущества. Современные системы позволяют обеспечить надежную защиту при относительно невысоких затратах. Установка молниезащиты своими руками возможна, но требует точного соблюдения всех норм и требований. Если вы сомневаетесь в своих силах — лучше доверить работу специалистам. В любом случае, наличие молниеотвода — это разумное и дальновидное решение, которое способно предотвратить серьезные последствия природной стихии.
