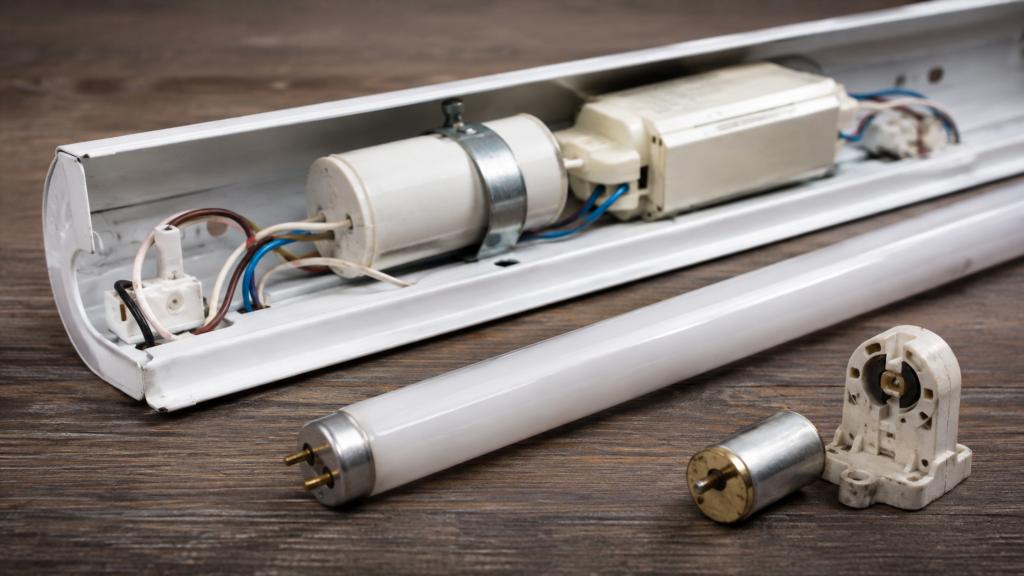

Конденсатор в светильнике с люминесцентной лампой: зачем он нужен и как влияет на работу освещения
Люминесцентные лампы, которые часто называют лампами дневного света, долгое время применялись в квартирах, гаражах, мастерских, подсобных помещениях, офисах и общественных зданиях. Особенно распространены светильники с электромагнитной пускорегулирующей аппаратурой — дросселем, стартером и рядом дополнительных компонентов. Среди этих деталей может находиться конденсатор, назначение которого не всегда понятно по внешнему виду светильника.
Сам по себе конденсатор обычно не является элементом, который непосредственно создает свет или постоянно питает лампу. Его задача зависит от того, в какой части электрической схемы он установлен. В одних светильниках он помогает уменьшать реактивную составляющую потребляемого тока, в других участвует в подавлении радиопомех, а в некоторых схемах связан с особенностями пуска и совместной работы нескольких ламп.
Разобраться в его роли полезно не только при ремонте старого светильника. Понимание функций отдельных элементов помогает отличить неисправность конденсатора от проблем с лампой, стартером, дросселем или контактами и не приписывать одной детали все возможные нарушения работы освещения.
Как работает классический люминесцентный светильник
Традиционная люминесцентная лампа представляет собой газоразрядный источник света. Внутри стеклянной трубки находятся электроды и газовая среда, а внутреннее покрытие колбы преобразует ультрафиолетовое излучение разряда в видимый свет.
Для устойчивой работы такой лампы недостаточно просто подключить ее к сети. Электрический разряд обладает особенностями, из-за которых ток необходимо ограничивать. В классических светильниках эту функцию выполняет электромагнитный дроссель.
В наиболее распространенной стартерной схеме работают несколько основных элементов:
люминесцентная лампа;
электромагнитный дроссель;
стартер;
патроны и соединительные проводники;
один или несколько конденсаторов в зависимости от конструкции.
Во время запуска стартер помогает создать условия для предварительного разогрева электродов. После размыкания цепи совместная работа дросселя и остальных элементов способствует возникновению напряжения, достаточного для зажигания разряда в лампе. Когда лампа переходит в рабочий режим, дроссель ограничивает ток.
Конденсатор при этом может выполнять совсем другую задачу. Именно поэтому неверно считать его универсальным «пусковым устройством» любой лампы дневного света.
Для чего нужен конденсатор в люминесцентном светильнике
Назначение детали определяется местом ее включения и конструкцией светильника. В старой осветительной технике встречается несколько характерных вариантов.
Компенсация реактивной мощности
Электромагнитный дроссель является индуктивной нагрузкой. При его работе ток и напряжение оказываются сдвинуты по фазе. Это приводит к появлению реактивной составляющей мощности и снижению коэффициента мощности светильника.
Компенсирующий конденсатор позволяет частично уменьшить этот эффект.
Для владельца одной небольшой лампы различия могут быть не слишком заметны непосредственно по яркости света. Значение такой компенсации особенно хорошо проявляется там, где одновременно работает большое количество светильников.
Среди задач компенсации можно выделить:
уменьшение реактивной составляющей тока;
улучшение коэффициента мощности установки;
снижение лишней нагрузки на питающую сеть;
более рациональную работу группы светильников.
Важно понимать, что такой конденсатор обычно не делает исправную лампу заметно ярче. Его основная функция относится к электрическим характеристикам нагрузки, а не к непосредственному увеличению светового потока.
Подавление электрических помех
Контакты стартера в процессе работы могут создавать кратковременные электрические помехи. Они способны проявляться как помехи радиоприему или создавать нежелательные импульсные процессы в цепи.
Для их уменьшения применяются небольшие помехоподавляющие конденсаторы.
Такой элемент может быть связан со стартером либо установлен в другой части схемы. Его назначение существенно отличается от крупного конденсатора, используемого для компенсации реактивной мощности.
Из-за этого два внешне похожих элемента нельзя автоматически считать взаимозаменяемыми.
Работа в многоламповых схемах
В светильниках с несколькими люминесцентными трубками могли использоваться схемы, в которых электрические режимы отдельных ламп намеренно различались. Конденсатор в такой конструкции мог участвовать в создании фазового сдвига между ветвями.
Подобные решения применялись, в частности, для уменьшения выраженности пульсаций общего светового потока.
Когда несколько ламп работают с различным фазовым характером тока, их световые пульсации частично компенсируют друг друга. Освещение воспринимается более равномерным, чем при синхронной работе одинаковых ветвей.
Такой конденсатор уже является функциональной частью конкретной схемы светильника. Его отсутствие или неправильная замена способна влиять не только на параметры питающей сети, но и на режим работы соответствующей ветви.
Почему нельзя говорить просто о «конденсаторе для лампы»
Люминесцентные светильники выпускались в большом количестве вариантов. У них различались число ламп, тип пускорегулирующей аппаратуры, электрическая схема и назначение вспомогательных компонентов.
Фраза «конденсатор на лампу дневного света» объединяет детали, способные выполнять разные функции.
Перед оценкой элемента имеет значение:
где именно он расположен в электрической цепи;
подключен ли он параллельно питающей части или входит в отдельную ветвь;
связан ли он со стартером;
является ли светильник одно- или многоламповым;
используется ли электромагнитная или электронная пускорегулирующая аппаратура.
Назначение нельзя определять только по форме корпуса или наличию двух выводов. Электрические характеристики конденсаторов также различаются.
Конденсатор, дроссель и стартер — разные элементы
При неисправности старого светильника эти детали иногда смешивают в одну группу, хотя каждая выполняет собственную работу.
Дроссель
Дроссель ограничивает ток через газоразрядную лампу после ее зажигания и участвует в процессах, связанных с запуском классической схемы.
Неисправности дросселя могут сопровождаться перегревом, гудением, нарушениями запуска и нестабильной работой. Однако похожие симптомы бывают и по другим причинам.
Стартер
Стартер участвует в цикле запуска лампы. При его проблемах лампа способна многократно мигать перед включением, долго не запускаться либо не зажигаться совсем.
Состояние самого источника света тоже имеет большое значение: изношенные электроды часто вызывают симптомы, похожие на неисправность стартера.
Конденсатор
Конденсатор в зависимости от схемы может корректировать электрические параметры, подавлять помехи или участвовать в работе одной из ветвей многолампового светильника.
По этой причине отсутствие света не означает автоматически, что виноват именно конденсатор.
Какие признаки могут сопровождать неисправность конденсатора
Проявления зависят от функции элемента. Единого симптома, который однозначно указывал бы именно на конденсатор, нет.
К возможным признакам относятся:
изменение поведения одной из ламп в многоламповом светильнике;
появление необычных помех;
нарушение электрического режима светильника;
заметное повреждение корпуса элемента;
вздутие, трещины или следы разрушения;
следы перегрева около выводов;
вытекание материала из поврежденного корпуса у некоторых типов старых деталей.
Визуальный дефект дает серьезное основание считать элемент неисправным, но отсутствие видимых повреждений еще не подтверждает его исправность.
Конденсатор может потерять требуемые электрические свойства, сохранив нормальный внешний вид.
Почему лампа мигает, но конденсатор может быть ни при чем
Мигание — один из самых распространенных симптомов старых люминесцентных светильников. Его нередко связывают с любым элементом внутри корпуса, хотя причин намного больше.
Нестабильный запуск может быть связан с:
износом самой люминесцентной трубки;
ухудшением состояния электродов;
проблемами стартера;
плохим контактом в патроне;
окислением контактных поверхностей;
неисправностью дросселя;
повреждениями соединений;
проблемами конкретной ветви многолампового светильника.
Если лампа долго мигает при запуске, это еще не является характерным доказательством отказа компенсирующего конденсатора.
Особенно важно различать ситуации, когда конденсатор включен только для улучшения коэффициента мощности. При отказе такого элемента светильник в некоторых схемах способен продолжать светить, хотя электрические параметры установки уже будут отличаться от расчетных.
Может ли светильник работать без конденсатора
Ответ зависит от его функции в конкретной конструкции.
Если элемент установлен исключительно для компенсации реактивной мощности, сама лампа в ряде традиционных схем может сохранять способность включаться и светить. Это не означает, что конденсатор является ненужной деталью. Изменяются характеристики нагрузки, для которых и была предусмотрена компенсация.
Совсем другая ситуация возникает, когда элемент включен последовательно в одну из ветвей многоламповой системы или является функциональной частью специальной схемы. Нарушение его параметров способно заметно изменить работу светильника.
Помехоподавляющий конденсатор также выполняет свою задачу даже тогда, когда его наличие почти никак не ощущается по яркости лампы.
Факт, что источник света загорается, не позволяет делать вывод о ненужности остальных компонентов.
Чем отличается конденсатор в старом светильнике от электроники современных моделей
Классические светильники с тяжелым электромагнитным дросселем относятся к более раннему поколению пускорегулирующей аппаратуры.
Позднее получили распространение электронные пускорегулирующие аппараты. В них управление лампой осуществляется электронной схемой, работающей значительно сложнее обычной комбинации «дроссель — стартер».
В электронном аппарате тоже присутствуют конденсаторы, однако они являются компонентами электронной схемы и могут использоваться для фильтрации, формирования рабочих режимов, сглаживания напряжения и других задач.
Нельзя переносить назначение отдельного конденсатора из классического светильника на электронный балласт. Внешне источники света могут выглядеть одинаково, а принцип работы питающей аппаратуры будет существенно различаться.
Почему важны параметры установленного конденсатора
Конденсатор характеризуется не только емкостью. Для применения в электрической сети существенны допустимое напряжение, тип конструкции, режим работы и электрическая безопасность компонента.
Детали одинаковой емкости не обязательно подходят для одной и той же задачи.
Особое значение имеет характер включения. Компонент, который постоянно связан с сетевой цепью, должен быть рассчитан именно на такой режим. Использование случайного конденсатора только потому, что на его корпусе указано похожее значение емкости, нельзя считать корректной заменой.
У старых деталей маркировка иногда становится плохо читаемой. В этом случае назначение элемента приходится определять не по догадке, а с учетом электрической схемы светильника и характеристик исходного компонента.
Что происходит с конденсаторами при старении
Светильники с электромагнитными дросселями нередко эксплуатируются десятилетиями. За это время стареют не только лампы и стартеры.
На состояние конденсатора влияют:
температура внутри корпуса;
длительность эксплуатации;
электрические перегрузки;
качество изоляционных материалов;
число циклов включения;
условия хранения и влажность;
естественное старение диэлектрика.
Некоторые старые конденсаторы постепенно изменяют электрические характеристики. Другие могут выйти из строя резко.
Состояние особенно старых компонентов заслуживает внимания при восстановлении светильников, которые долго не использовались или хранились в неблагоприятных условиях.
Почему замена детали требует учета схемы
Внутри люминесцентного светильника присутствует сетевое напряжение, а отдельные электрические процессы при запуске могут сопровождаться импульсными режимами. Работа с такой аппаратурой относится к электротехническим задачам.
При оценке конденсатора важно установить не просто факт его наличия, а его функцию.
Специалист обычно обращает внимание на:
тип пускорегулирующей аппаратуры;
место конденсатора в цепи;
его назначение;
сохранившуюся маркировку;
состояние соседних компонентов;
признаки перегрева и старения;
соответствие фактической схемы конструкции светильника.
Такой подход помогает избежать ситуации, когда исправная деталь заменяется без причины, а настоящий источник проблемы остается незамеченным.
Это слишком широкое утверждение. В классической стартерной системе запуск обеспечивается совместной работой нескольких элементов. Конденсатор может выполнять другую функцию.
«Если убрать конденсатор и лампа продолжает гореть, значит он не нужен»
Работа источника света не отражает всех электрических параметров установки. Компенсирующий или помехоподавляющий компонент может выполнять важную задачу, практически не влияя на видимую яркость лампы.
«Любой конденсатор подходящей емкости можно поставить вместо старого»
Емкость является лишь одной из характеристик. Значение имеют допустимое напряжение, конструкция, назначение и условия эксплуатации.
«Мигание всегда связано с конденсатором»
Для старых люминесцентных светильников значительно более широкий круг причин включает лампу, стартер, патроны, контакты, дроссель и соединения.
Когда стоит оценивать светильник целиком
Старые люминесцентные системы часто имеют накопленный износ сразу нескольких компонентов. Замена одной детали не всегда возвращает светильнику стабильную работу.
Комплексная оценка особенно полезна, если одновременно наблюдаются гудение, перегрев, потемнение концов трубки, долгий запуск, периодическое погасание или повреждение внутренней проводки.
Имеет значение и общее состояние корпуса. Хрупкая изоляция проводов, ослабленные патроны, поврежденные контакты и сильно нагревающийся дроссель могут представлять более серьезную проблему, чем сам конденсатор.
Для очень старого светильника иногда важнее оценить целесообразность дальнейшей эксплуатации всей пускорегулирующей аппаратуры, а не рассматривать каждый компонент изолированно.
Что важно запомнить о конденсаторе в лампе дневного света
Конденсатор в люминесцентном светильнике не имеет единственного универсального назначения. В классических конструкциях он может компенсировать реактивную мощность, подавлять электрические помехи или участвовать в специальной многоламповой схеме.
Его нельзя считать аналогом дросселя или стартера. Эти элементы выполняют разные функции и по-разному влияют на работу лампы.
Неисправность конденсатора также не определяется только по миганию или отказу лампы. Один и тот же симптом может быть связан с несколькими частями светильника. Намного информативнее учитывать расположение элемента в схеме, его назначение, состояние остальных компонентов и характер неисправности.
Такой взгляд позволяет воспринимать старый люминесцентный светильник не как набор отдельных деталей, а как единую электрическую систему, где дроссель, стартер, лампа и конденсаторы решают разные задачи и должны соответствовать конкретной конструкции.
