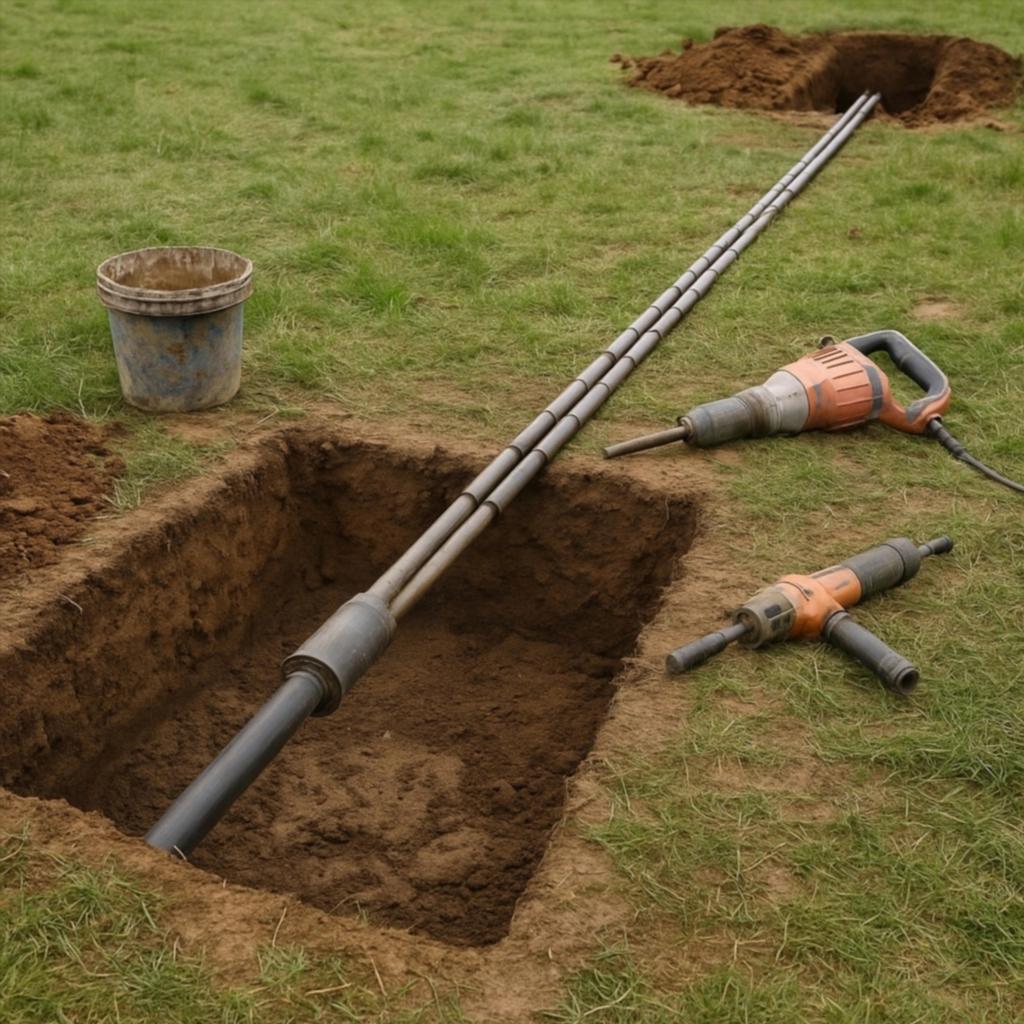

Прокладка инженерных коммуникаций под дорогами, тротуарами и другими препятствиями без вскрытия покрытия – задача, которая встречается при строительстве частных домов, прокладке водопровода, канализации, электрокабеля и других коммуникаций. Один из наиболее доступных и эффективных способов решения такой задачи – это горизонтальный направленный прокол. В отличие от профессионального ГНБ (горизонтального направленного бурения), данная технология может быть выполнена своими руками при наличии инструмента, сноровки и знания ключевых этапов. В этой статье подробно рассмотрим, как сделать горизонтальный прокол своими силами, какие инструменты понадобятся, какие сложности могут возникнуть и как их преодолеть.

Что такое горизонтальный прокол?

Горизонтальный прокол – это способ создания подземного канала (траншеи) без вскрытия поверхности земли, в частности, асфальта или плитки. Технология заключается в проделывании тоннеля на определенной глубине между точками входа и выхода, в который впоследствии закладывается труба или другой элемент коммуникации. Чаще всего горизонтальный прокол применяется:

• при прокладке труб под дорогой;
• для подключения к централизованной канализации;
• при обводе препятствий (фундаментов, заборов);
• при строительстве дренажной системы.

Такой метод особенно актуален в условиях плотной застройки, где нет возможности разрытия траншей, а также в местах, где вскрытие дорожного покрытия запрещено или нежелательно.

Преимущества метода горизонтального прокола

• Сохранение ландшафта и покрытия – не требуется вскрытие дороги, тротуара или газона.
• Экономия времени и средств – нет необходимости в дорогостоящем восстановлении покрытия после разрытия.
• Минимальное вмешательство в окружающую среду – особенно важно при наличии растительности, дорожек и декоративных элементов.
• Доступность выполнения своими руками – с применением недорогих приспособлений.

Когда горизонтальный прокол можно делать самостоятельно

Прокол можно выполнить своими руками, если:

• Длина прокола не превышает 10–15 метров.
• Диаметр трубы — до 50–100 мм.
• Грунт относительно мягкий (суглинок, песок, супесь).
• Нет высокого уровня грунтовых вод.
• Доступ к месту начала и конца прокола не затруднен.

Если длина трассы больше, диаметр трубы выше или почва сложная (например, каменистая), лучше привлечь специалистов с буровой установкой.

Какие инструменты и материалы понадобятся

Для самостоятельного горизонтального прокола можно использовать простые и доступные материалы:

1. Металлическая труба (буровой штанги) – диаметром от 25 до 50 мм, желательно с нарезкой на концах, чтобы можно было наращивать.
2. Ручной бур – шнековый или ложковый, если нужно начать прокол в плотном грунте.
3. Ударный инструмент (кувалда, отбойный молоток) – для продвижения трубы в грунт.
4. Резак или наконечник на передний край трубы – желательно заостренный или в виде копья для упрощения бурения.
5. Нитки уровня, уровень, рулетка – для соблюдения прямолинейности и правильного уклона.
6. Ведро или ручной насос – если потребуется удаление воды из шурфа.
7. ПВХ или ПНД труба для прокладки коммуникации – нужного диаметра.

Подготовка к работам: расчеты и шурфы

1. Определите трассу прокола – на плане участка укажите точку входа и выхода, учтите глубину залегания труб и возможные препятствия.
2. Разметьте трассу на местности – установите колышки, протяните шнур.
3. Выкапывайте стартовый и финишный шурфы – глубина — 1–1,5 м, длина и ширина — 1×1 м минимум. В шурфе должно быть удобно работать.

Выполнение прокола: пошаговая инструкция

Шаг 1. Подготовка инструмента

Соберите металлические трубы нужной длины. Один конец нужно заострить или приварить резак, другой — оставить под ударный инструмент. Если труба будет вращаться — приварите рычаг для прокручивания вручную.

Шаг 2. Разметка уклона

С помощью уровня и ниток определите нужный уклон трубы. Например, для самотечной канализации уклон должен быть не менее 2 см на метр длины.

Шаг 3. Начало прокола

Установите трубу в стартовом шурфе под нужным углом. Первый метр прокола часто приходится проделывать вручную или буром, чтобы задать направление. Ударяйте по трубе кувалдой, постепенно продвигая ее вперед.

Шаг 4. Наращивание трубы

Когда первая секция уйдет в грунт почти полностью, наращивайте следующую. Старайтесь соблюдать прямолинейность, контролируйте направление по шнуру и уровню.

Шаг 5. Прохождение всей трассы

Продолжайте вбивать трубу до тех пор, пока она не появится в финишном шурфе. Это самый трудоемкий этап — на каждый метр может уйти от 30 минут до нескольких часов, в зависимости от почвы.

Альтернативный способ – промывка

Вместо вбивания трубы, можно использовать метод промывки: перед трубой пускается струя воды под давлением, которая разжижает грунт. Это ускоряет процесс, но требует насоса и шланга.

Укладка коммуникации

Когда канал готов, в него протягивается труба. Это можно сделать:

• вручную, если длина небольшая;
• с помощью троса и лебедки;
• применив направляющую трубу, в которую закладывается кабель/труба ПНД.

После укладки коммуникации пустоты засыпают, шурфы закапываются и утрамбовываются.

Частые ошибки и как их избежать

1. Отклонение от траектории – чаще всего вызвано камнями или несоблюдением уклона. Регулярно проверяйте направление.
2. Попадание в твердые включения – камни, бетон. При обнаружении – извлеките трубу, измените направление.
3. Заливание шурфов водой – обеспечьте дренаж или откачивайте воду насосом.
4. Повреждение трубы – используйте цельные отрезки без деформаций и трещин.

Когда нужен профессиональный горизонтальный прокол

Если необходимо провести трубу на глубине более 2 м, длина прокола превышает 15 м, а также при плотных глинистых или каменистых грунтах – лучше воспользоваться услугами специалистов с установками ГНБ. Это повысит точность и снизит риски аварий.

Советы из практики

• Для облегчения прокола можно смазывать трубу солидолом.
• Важно соблюдать угол захода — при слишком крутом наклоне труба может уйти вверх или вниз.
• Прокол удобнее делать вдвоем: один ударяет, второй направляет и контролирует траекторию.
• Если почва рыхлая, трубу можно не вбивать, а просто проталкивать вращением и нажимом.

Заключение

Горизонтальный прокол своими руками — это вполне выполнимая задача для домашнего мастера, если объем работ не слишком велик и условия грунта позволяют. Такой метод позволяет сэкономить средства, не разрушая ландшафт и дорожные покрытия. Главное — тщательно подготовиться, следовать технологии и не спешить: даже простейшая ошибка может привести к отклонению от траектории и необходимости начинать все заново. В условиях частного участка, при грамотном подходе и умеренных расстояниях, результат может быть не хуже, чем у профессионалов.
