Что такое напряжение под нагрузкой: особенности, измерение и влияние на электросеть



В процессе ремонта и обустройства дома вопрос электроснабжения играет одну из ключевых ролей. От его надежности и стабильности зависит не только бесперебойная работа бытовой техники, но и безопасность жильцов. Одним из важнейших параметров, с которым сталкиваются как электрики, так и обычные пользователи, является напряжение под нагрузкой. Чтобы избежать неприятных последствий — от мерцания света до выхода из строя дорогостоящих устройств — важно разобраться, что представляет собой это явление, как его измерить и какие меры предпринять для стабилизации.

Понятие напряжения под нагрузкой

Электрическое напряжение — это разность потенциалов между двумя точками цепи. В идеальных условиях в бытовой сети это значение составляет 220 вольт (в некоторых странах — 230 или 240 В), но на практике оно колеблется. Эти колебания становятся особенно заметны при подключении потребителей — устройств, использующих электроэнергию. В момент работы приборов в цепи возникает сопротивление, и часть энергии расходуется на преодоление этого сопротивления. Именно в этот момент и возникает так называемое напряжение под нагрузкой.

Это фактически то значение напряжения, которое поступает на прибор в момент его работы, а не при выключенном состоянии. Оно может отличаться от номинального напряжения сети, особенно если в цепи присутствует большое количество энергопотребляющих устройств или сеть изначально нестабильна.

Почему напряжение под нагрузкой важно?

Номинальное напряжение (без нагрузки) может быть стабильным и составлять, например, 230 В. Но при включении мощной нагрузки — обогревателя, стиральной машины, электроплиты — оно может проседать до 210 В и ниже. Для чувствительных приборов такие скачки чреваты перегревом, неправильной работой или даже выходом из строя. Напряжение под нагрузкой — это реальный показатель качества электроснабжения в конкретной точке подключения.

Основные причины просадки напряжения

Снижение напряжения под нагрузкой может быть обусловлено несколькими факторами:

  1. Старые или поврежденные электросети. Изношенная проводка, окислённые соединения, низкое сечение кабелей — все это увеличивает сопротивление цепи и способствует падению напряжения.
  2. Длинные линии электропередачи. При удаленности дома от трансформаторной подстанции или щитовой сопротивление проводов возрастает, и напряжение на выходе падает.
  3. Большое количество потребителей. Если в доме одновременно включено много электроприборов, особенно мощных, это создает значительную нагрузку и вызывает падение напряжения.
  4. Низкое качество электроснабжения. В сельской местности или в домах старого жилфонда часто наблюдаются проблемы с общими электросетями.
  5. Неправильное распределение нагрузки. Когда большинство приборов подключено к одной фазе или одной линии, это может приводить к локальному перегрузу и снижению напряжения.

Как измерить напряжение под нагрузкой?

Для оценки качества электропитания недостаточно просто замерить напряжение в розетке при выключенных приборах. Важно проверить его в реальных условиях эксплуатации — то есть под нагрузкой. Вот как это можно сделать:

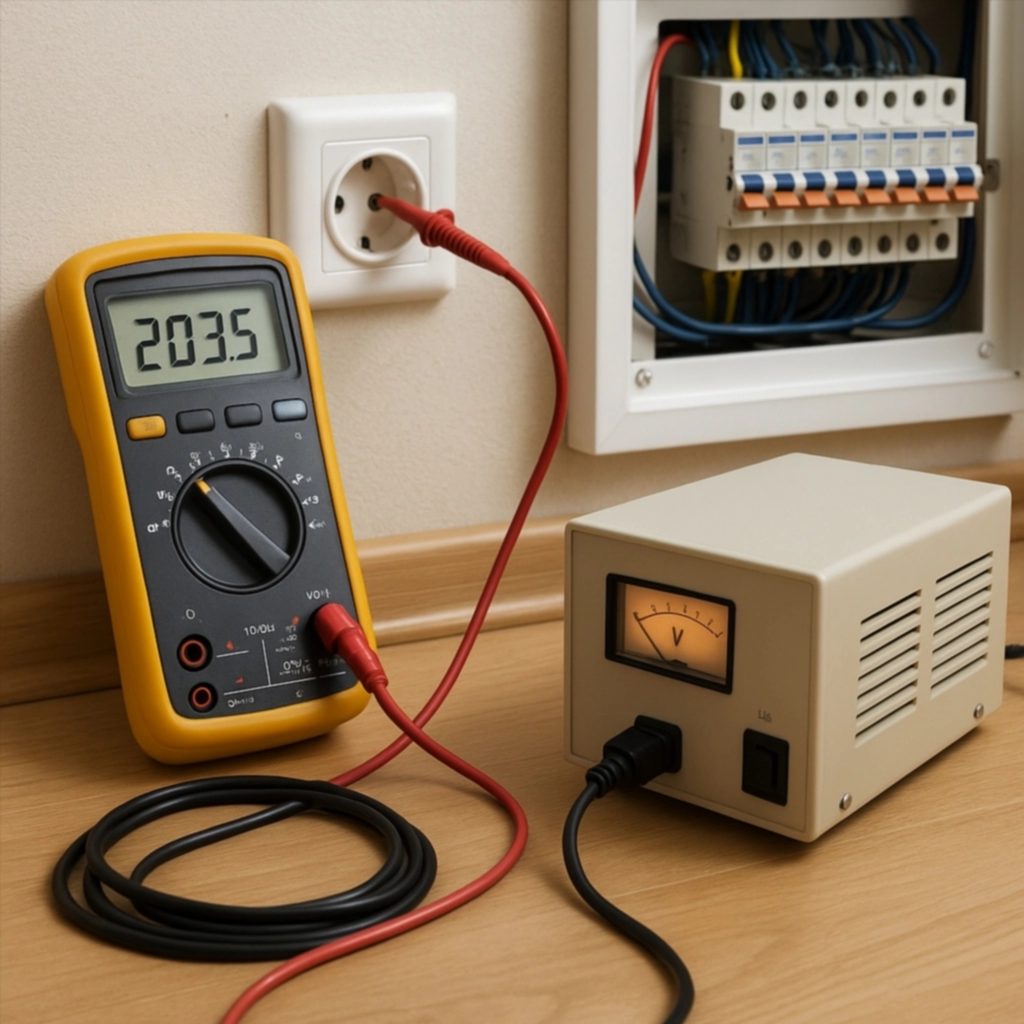

  1. С помощью мультиметра. Самый доступный способ. Включите в розетку, рядом с которой планируете измерение, мощный прибор — обогреватель или чайник, и одновременно подключите мультиметр. Сравните полученные значения с напряжением в розетке без нагрузки.
  2. Использование вольтметра с регистратором. Более профессиональный вариант — использовать устройства, способные фиксировать колебания напряжения во времени. Это особенно важно, если просадки происходят периодически.
  3. Применение «индикаторных» приборов. Некоторые розеточные вольтметры с дисплеем показывают текущее напряжение, что удобно для постоянного контроля.

Важно: измерения должны проводиться при работающих основных электроприборах — холодильнике, насосе, бойлере и т.д.

Какое напряжение считается допустимым под нагрузкой?

Согласно ГОСТ 32144-2013 и международным стандартам, отклонение напряжения в бытовой электросети от номинального значения (220–230 В) не должно превышать:

  • ±10% для большинства случаев;
  • допустимый диапазон — 198–242 В.

Если при включении нагрузки напряжение падает ниже 198 В, это уже считается сниженным качеством электроснабжения и требует принятия мер.

Чем опасно заниженное напряжение?

  1. Снижение эффективности работы техники. Электродвигатели работают с пониженной мощностью, возможно их перегревание из-за увеличенного тока.
  2. Сбой в электронике. Современные устройства с импульсными блоками питания могут отключаться или работать нестабильно.
  3. Повышенный износ приборов. Работа на грани технических возможностей ускоряет старение компонентов.
  4. Невозможность работы некоторых устройств. Индукционные и нагревательные приборы (например, электроплиты, водонагреватели) при заниженном напряжении не выходят на рабочий режим.

Как повысить напряжение в доме при просадке под нагрузкой?

Если вы обнаружили, что напряжение в вашей сети при нагрузке падает ниже нормы, необходимо принять меры. Возможные решения:

Использование стабилизатора напряжения

Стабилизатор — это устройство, автоматически поддерживающее напряжение на заданном уровне. Подходит для защиты всей линии или отдельных приборов. Бывают:

  • Релейные — бюджетные, но с высокой погрешностью;
  • Электромеханические — точные, но медленные;
  • Инверторные — современные, бесшумные и быстрые.

Замена проводки

Слишком тонкие провода или старые кабели могут вызывать падение напряжения. Замена на кабели с большим сечением уменьшит сопротивление и повысит устойчивость сети.

Балансировка фаз

Актуально для частных домов с трехфазным вводом. Неравномерное распределение нагрузки по фазам может вызывать перекос и заниженное напряжение на одной из них.

Использование автономного источника питания

Инверторы, ИБП или генераторы — временное или постоянное решение для устранения проблемы просадки.

Обращение в электроснабжающую организацию

Если падение напряжения происходит из-за внешних факторов (слабая подстанция, перегруз линии), жильцы имеют право подать жалобу и потребовать проведения модернизации.

Профилактика и регулярная проверка

Чтобы не столкнуться с неожиданными проблемами, важно периодически:

  • Проверять напряжение в разных розетках под нагрузкой;
  • Измерять сопротивление соединений и заземления;
  • Проверять состояние распределительного щита;
  • Разгружать линии, подключив мощные приборы к разным группам.

Также стоит задуматься о проектировании качественной электропроводки ещё на этапе ремонта или строительства. Грамотно рассчитанные сечения проводов, правильно подобранные автоматы и надежное соединение всех элементов — залог стабильного напряжения даже под высокой нагрузкой.

Заключение

Напряжение под нагрузкой — это показатель, определяющий реальную стабильность и пригодность электросети к эксплуатации. Его нельзя игнорировать при ремонте, выборе техники и организации системы питания в доме. Регулярный контроль, грамотный подход к распределению нагрузки и применение корректирующих устройств — это меры, способные значительно повысить комфорт и безопасность проживания. Уделяя внимание этому параметру, вы предотвращаете риски поломок и обеспечиваете бесперебойную работу всей бытовой техники.
