Планируя строительство или реконструкцию частного дома, многие сталкиваются с задачей устройства перекрытий между этажами или под кровлей. Одним из распространённых способов является укладка балок перекрытия на мауэрлат. Этот элемент конструкции обеспечивает надежное распределение нагрузок от балок на стены здания. В данной статье рассмотрим, что такое мауэрлат, каким образом производится установка балок перекрытия, как рассчитать их параметры и какие нюансы следует учитывать при выполнении работ.

Что такое мауэрлат и зачем он нужен?

Мауэрлат — это опорный элемент кровельной или межэтажной конструкции, представляющий собой брус или доску, укладываемую вдоль верхнего края несущих стен здания. Основное предназначение мауэрлата — перераспределение нагрузки от стропильной системы или балок перекрытия на всю площадь стены.

Мауэрлат изготавливается, как правило, из древесины хвойных пород — сосны или ели, поскольку они обладают достаточной прочностью и устойчивостью к деформациям. Типовые размеры сечения мауэрлата — от 100×100 мм до 200×200 мм, в зависимости от проектной нагрузки.

Зачем балки перекрытия опирают на мауэрлат?

Устройство балок перекрытия непосредственно на мауэрлат используется в следующих случаях:

• При деревянном или комбинированном перекрытии между этажами или чердаком.
• В случае односкатной или двухскатной крыши, где балки одновременно служат основой для настила кровли.
• При строительстве каркасных или кирпичных домов, где важна надежная передача нагрузки с точкой распределения.

Опора на мауэрлат обеспечивает равномерное давление на кладку, препятствуя разрушению или деформации стен, особенно если они выполнены из газобетона, пеноблока или керамзитобетона.

Подготовительные работы перед укладкой балок

Перед тем как начинать монтаж балок перекрытия, необходимо выполнить ряд подготовительных мероприятий:

1. Монтаж мауэрлата

   Брус мауэрлата укладывается по верхней обвязке стены. В кирпичных или блочных зданиях он крепится при помощи анкерных болтов или шпилек, заложенных в армопояс. Между мауэрлатом и кладкой обязательно укладывают слой гидроизоляции — например, рубероид или битумную мастику.

2. Гидроизоляция и защита от гниения

   Древесину обрабатывают антисептиками и антипиренами, чтобы защитить от грибка, плесени и возгорания. Это особенно важно в условиях повышенной влажности.

3. Разметка под балки

   Шаг балок определяется в зависимости от расчётной нагрузки, обычно он составляет 0,6–1,2 м. На мауэрлате наносятся метки, указывающие места врезки или установки опор.

Расчет балок перекрытия: на что обратить внимание

Для обеспечения прочности перекрытия важно правильно рассчитать параметры балок. Основные характеристики:

• Длина балки — определяется расстоянием между двумя опорными точками (стенами), добавляется запас 20–30 см на опору.
• Сечение — зависит от длины пролета и расчетной нагрузки. Например, при пролете 4 м минимальное сечение балки должно быть не менее 100×200 мм.
• Шаг установки — стандартно принимается 600 мм, но может варьироваться от 400 до 1000 мм в зависимости от толщины балки и типа перекрытия.

Пример:

Для пролета 4,5 м и нагрузки 400 кг/м² при шаге 600 мм подойдут балки сечением 50×250 мм.

Важно также учитывать коэффициенты влажности, усадки и запаса прочности. В сомнительных случаях рекомендуется обратиться к профессиональному инженеру-конструктору.

Способы крепления балок к мауэрлату

Существует несколько способов, которыми балки перекрытия монтируются на мауэрлат:

Врезка в мауэрлат (врубка)

В мауэрлате вырезается гнездо, в которое вставляется торец балки. Этот способ обеспечивает надежное сцепление, но ослабляет сечение мауэрлата.

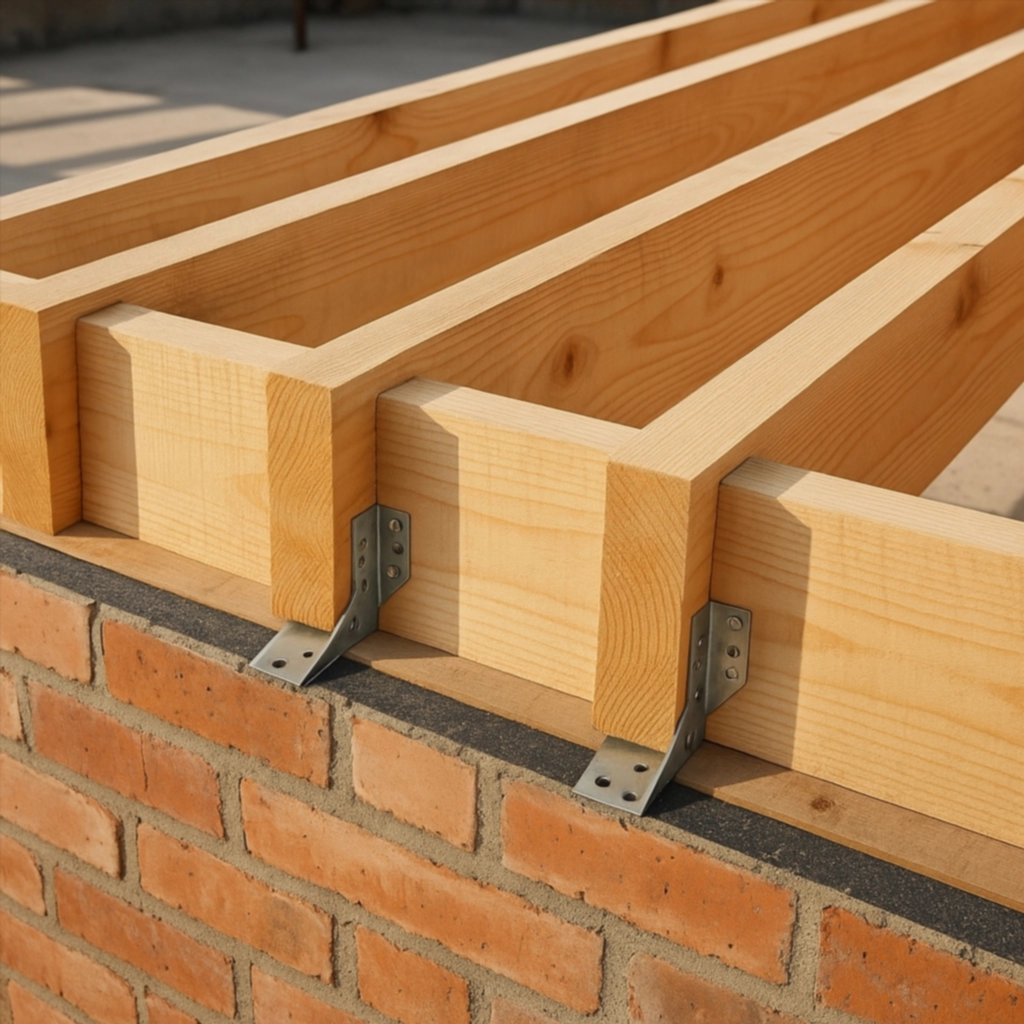

Установка на металлические уголки

Балка ставится сверху на мауэрлат и фиксируется стальными уголками или пластинами с болтами или саморезами. Метод удобен, не требует сложной обработки древесины.

Опора на верхнюю грань мауэрлата

Балка просто укладывается на мауэрлат и фиксируется сверху гвоздями или скобами. Для предотвращения смещения используется дополнительное соединение проволокой или перфорированными лентами.

С применением скользящих опор

Используется, когда необходимо компенсировать подвижки конструкции — например, при сезонной усадке сруба. Балки вставляются в скользящие крепления, которые позволяют им «играть» в пределах нескольких сантиметров.

Технология укладки балок на мауэрлат

Шаг 1. Подъем балок

Балки поднимаются на верхнюю обвязку здания с помощью крана или вручную по направляющим.

Шаг 2. Разметка и подготовка пазов (если нужна врубка)

В местах контакта балки с мауэрлатом делают врубку или гнездо нужной формы.

Шаг 3. Монтаж и крепление балок

Балки укладываются строго горизонтально по уровню, проверяется шаг между ними. Фиксация производится выбранным способом.

Шаг 4. Устройство чернового настила или утепления

Между балками укладывается утеплитель (минвата, эковата, пенопласт), а сверху — черновой настил (OSB, доска, фанера).

Шаг 5. Паро- и гидроизоляция

Поверх утеплителя монтируется слой пароизоляции с проклейкой швов.

Ошибки при монтаже балок на мауэрлат

Некоторые типичные ошибки могут привести к разрушению конструкции или просадке перекрытия:

• Отсутствие гидроизоляции между мауэрлатом и кладкой.
• Слишком малое сечение балки по отношению к пролёту.
• Большой шаг между балками, вызывающий прогиб настила.
• Недостаточная глубина опоры балки на мауэрлат (менее 150 мм).
• Отсутствие антисептической обработки древесины.
• Неправильное крепление (например, только на гвозди без дополнительной фиксации).

Как повысить прочность и долговечность перекрытия

• Использовать балки из клееного бруса — они менее подвержены деформации.
• Обрабатывать древесину антисептиками не только снаружи, но и внутри мест врубки.
• Делать обвязку перфорированной стальной лентой по верхнему периметру балок.
• Укладывать утеплитель с плотным прилеганием к балке, избегая щелей.
• Устанавливать пароизоляцию с нахлестом не менее 100 мм и проклейкой стыков.

Заключение

Балки перекрытия, установленные на мауэрлат, представляют собой проверенное временем решение, сочетающее простоту монтажа и высокую прочность конструкции. Правильный расчет параметров балок, грамотная укладка и надежная фиксация обеспечивают долговечность, теплоизоляцию и безопасность всего здания. Особенно важно соблюдать все технологические этапы, использовать качественные материалы и не пренебрегать обработкой древесины. Тогда перекрытие прослужит не одно десятилетие, обеспечивая комфорт и устойчивость вашему дому.
